Gegenverkehrsregelung am Industrietor nachrüsten: EM 172, Ampel oder Warnlicht richtig wählen
Wenn Stapler, Transporter oder Lkw an einer engen Durchfahrt aufeinandertreffen, reicht ein Tor allein nicht mehr. Dann braucht es klare Signale. Dieser Guide zeigt, wann EM 172, Rot-Grün-Ampel, 24V-Ampel oder Warnlicht die richtige Lösung ist.
Inhalt dieser Seite ↓
Ein Tor öffnet. Zwei Fahrzeuge fahren los. Genau da beginnt das Problem.
In engen Hallendurchfahrten, Tiefgaragen, Werkszufahrten und Rampenbereichen ist das eigentliche Risiko oft nicht das Tor selbst. Es ist die Unsicherheit davor.
Wer darf zuerst fahren? Ist die Gegenrichtung frei? Kommt gleich ein Stapler? Darf der Lkw schon anrollen oder ist die Durchfahrt noch gesperrt?
Wenn diese Fragen nicht in einer Sekunde eindeutig beantwortet werden, entstehen hektische Bremsungen, Rückwärtsfahrten, Schäden an Tor, Fahrzeug oder Rampe – und jeden Tag kleine Verzögerungen, die im Betrieb richtig Geld kosten.
Diese 5 Fehler machen Signaltechnik unnötig teuer
1. Nur eine Warnleuchte montieren
Eine Warnleuchte zeigt Bewegung oder Gefahr. Sie regelt aber keinen Gegenverkehr. Für echte Freigabe braucht es klare Rot-Grün-Logik.
2. Ampel ohne Steuerlogik kaufen
Eine Ampel allein löst noch nichts. Entscheidend ist, wie sie geschaltet wird – zum Beispiel über eine CS 320 / CS 255 mit passendem Erweiterungsmodul.
3. Innen- und Außenbereich gleich behandeln
Was im Schaltschrank sauber sitzt, ist draußen noch lange nicht passend geschützt. Gehäuse, Schutzart und Montageort müssen mitgedacht werden.
4. 24V und 230V durcheinanderbringen
Die Spannung ist keine Nebensache. Sie entscheidet über Verdrahtung, Steuerungsausgänge und Fachplanung.
5. Die Nutzer vergessen
Die beste Steuerung bringt wenig, wenn Fahrer das Signal nicht sofort verstehen. Rot-Grün muss sichtbar, eindeutig und sinnvoll platziert sein.
Die logische Lösung: Erst Verkehrssituation klären, dann Modul und Signal wählen
Eine gute Gegenverkehrsregelung beginnt nicht mit dem Produkt. Sie beginnt mit der Situation vor Ort.
- Geht es nur um Warnung? Dann reicht oft ein Warnlicht.
- Geht es um Freigabe und Sperre? Dann ist Rot-Grün-Ampel die bessere Richtung.
- Soll die Steuerung mehrere Ein- und Ausgänge sauber verarbeiten? Dann wird ein Erweiterungsmodul wie EM 172 interessant.
- Ist die Montage im Schaltschrank oder draußen geplant? Dann entscheidet Hutschiene oder CS-Minigehäuse.
Der direkte Einstieg führt deshalb zu Marantec EM 172 für Hutschienen-Montage, zur EM 172 Variante im CS-Minigehäuse und zur Kategorie Ampeln & Blinkleuchten.
Nicht nur ein Licht montieren – den Ablauf steuern
Wenn Fahrzeuge aus zwei Richtungen kommen, braucht es nicht mehr Aufmerksamkeit. Es braucht eine klare Regel.
Jetzt passende Gegenverkehrsregelung anfragenEM 172, Ampel oder Warnlicht: Was passt wirklich?

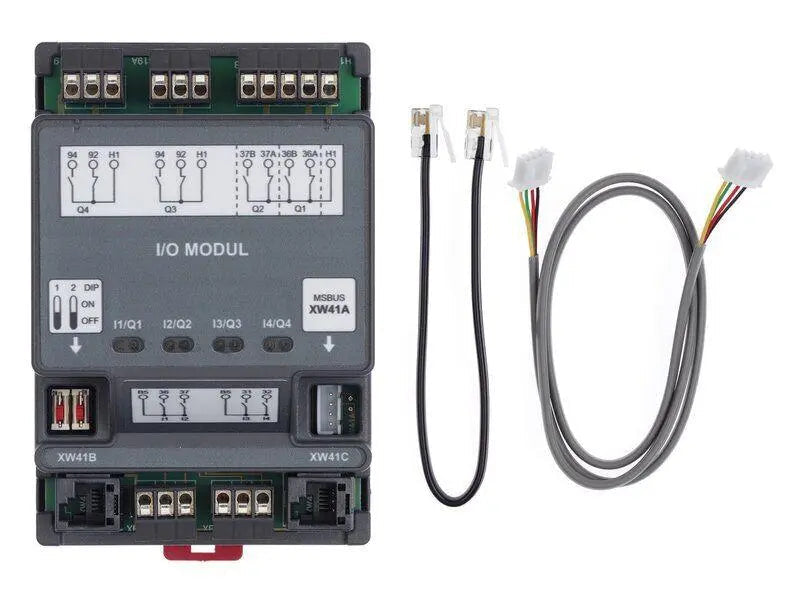

EM 172 Hutschiene
Die richtige Lösung, wenn bereits ein geeigneter Schaltschrank vorhanden ist und die Erweiterung sauber innen montiert werden soll.
Stark für Sie, wenn: CS 255 oder CS 320 vorhanden ist und Ein-/Ausgänge für Ampel, Taster oder Freigabelogik ergänzt werden sollen.
EM 172 im CS-Minigehäuse
Die bessere Richtung, wenn die Erweiterung geschützt außerhalb oder separat montiert werden soll.
Stark für Sie, wenn: ein vormontiertes, witterungsresistentes Gehäuse mit längerer MS-Bus-Anbindung sinnvoll ist.
Rot-Grün-Ampel
Die klare Lösung, wenn Fahrer sofort verstehen müssen: Durchfahrt frei oder warten.
Stark für Sie, wenn: Zufahrten eng sind, Gegenverkehr entsteht oder Stapler- und Fahrzeugverkehr sauber getrennt werden muss.
Warnlicht gelb
Die wirtschaftliche Lösung, wenn keine Freigabe geregelt werden muss, sondern Bewegung oder Gefahr sichtbar gemacht werden soll.
Stark für Sie, wenn: das Tor läuft, der Bereich unübersichtlich ist oder Personen rechtzeitig aufmerksam werden sollen.
Einzelampel Rot oder Grün
Sinnvoll, wenn nur eine Richtung oder ein bestimmter Zustand angezeigt werden soll.
Stark für Sie, wenn: bestehende Signaltechnik ergänzt oder ein einfaches Statussignal aufgebaut werden soll.
CS 320 als Systembasis
Wenn die Steuerung ohnehin modernisiert wird, ist die CS 320 eine starke Basis für Torsteuerung, Sicherheit und Erweiterungsmodule.
Stark für Sie, wenn: Torsteuerung, Ampellogik, Sicherheitskomponenten und Diagnose sauber zusammengeführt werden sollen.
Welche Lösung für welchen Einsatz am meisten bringt
Enge Hallendurchfahrt
Hier ist Rot-Grün fast immer stärker als nur Blinken. Fahrer brauchen eine klare Freigabe, nicht nur einen Hinweis.
Tiefgarage mit Gegenverkehr
Wenn zwei Fahrzeuge nicht gleichzeitig durchpassen, sollte die Anlage nicht auf Höflichkeit hoffen. Sie sollte eindeutig regeln.
Rampe mit Staplerverkehr
Hier zählt Sichtbarkeit. Ein klares Signal reduziert hektische Situationen zwischen Tor, Lkw und innerbetrieblichem Verkehr.
Bestehende CS 320 / CS 255
Dann ist EM 172 besonders spannend, weil sich Ein- und Ausgänge sauber erweitern lassen, ohne die gesamte Logik neu aufzubauen.
Außenmontage oder feuchte Umgebung
Dann sollte die Gehäusefrage nicht nebensächlich behandelt werden. Geschützt montiert heißt später weniger Ärger.
Nur Warnung nötig
Dann muss nicht überdimensioniert werden. Ein Warnlicht kann völlig reichen, wenn keine Fahrtrichtung freigegeben werden muss.
Praxisbeispiel: Ein Tor war vorhanden – aber keine klare Regel
Typische Situation in einer Halle: Das Tor funktioniert. Die Steuerung funktioniert. Auch die Fahrzeuge passen durch – aber eben nicht gleichzeitig.
Im Alltag kommt es deshalb immer wieder zu denselben kleinen Problemen: Stapler bremst, Transporter wartet halb in der Durchfahrt, jemand winkt, jemand hupt, jemand fährt trotzdem.
Das wirkt erst wie ein Organisationsproblem. In Wahrheit ist es ein Signalproblem.
Die bessere Lösung ist klar:
- Durchfahrt und Verkehrsrichtung bewerten.
- Entscheiden, ob Warnung oder echte Freigabe nötig ist.
- EM 172 als Erweiterung für die Steuerlogik prüfen.
- Rot-Grün-Ampeln oder Einzelampeln passend platzieren.
- Spannung, Montageort und Schutzart sauber planen.
So fühlt sich die richtige Lösung an: Fahrer sehen sofort, ob sie fahren dürfen. Niemand muss raten. Der Ablauf wird ruhiger. Und das Tor wird nicht mehr zum täglichen Diskussionstreffpunkt.
Technische Details – aber so, dass sie beim Kauf wirklich helfen
Hier ist die einfache Entscheidungslogik für Gegenverkehrsregelung, Ampelsteuerung und Erweiterungsmodule.
| Situation | Was meist sinnvoll ist | Warum | Direkter Einstieg |
|---|---|---|---|
| Bestehende CS 255 / CS 320 soll Ein- und Ausgänge erweitern | EM 172 Hutschiene | Saubere Erweiterung im vorhandenen Schaltschrank | EM 172 ansehen |
| Erweiterungsmodul soll geschützt separat montiert werden | EM 172 im CS-Minigehäuse | IP65-Gehäuse, vormontierte Lösung und längere Bus-Anbindung | Minigehäuse ansehen |
| Fahrer müssen sofort Freigabe oder Sperre erkennen | Rot-Grün-Ampel | Klare Verkehrsregel statt bloßer Warnung | Ampeln ansehen |
| Torbewegung soll sichtbar gewarnt werden | Warnlicht gelb | Günstiger, einfacher und oft ausreichend bei reiner Warnfunktion | Warnlichter ansehen |
| Eine vorhandene Ampel soll ergänzt oder repariert werden | Einzelampel oder Ersatzmodul | Gezielter Austausch statt komplett neuer Signaltechnik | Ersatzmodule ansehen |
| Steuerung selbst ist veraltet oder zu begrenzt | CS 320 als neue Systembasis prüfen | Mehr Diagnose, mehr Anschlusslogik, bessere Erweiterbarkeit | CS 320 ansehen |
| Komponente | Kernnutzen | Worauf achten? |
|---|---|---|
| EM 172 Hutschiene | 4 Eingänge und 4 Relaisausgänge für Steuerlogik | Montage im Schaltschrank, passende CS 255 / CS 320 Basis |
| EM 172 CS-Minigehäuse | Geschützte, vormontierte Erweiterung mit IP65-Gehäuse | Montageort, Buskabel, Verdrahtungsweg |
| Rot-Grün-Ampel | Klare Freigabe oder Sperre | 24V oder 230V, Sichtbarkeit, Montagehöhe |
| Warnlicht | Torbewegung oder Gefahr sichtbar machen | Nur Warnung, keine echte Verkehrsfreigabe |
| Einzelampel Rot / Grün | Einfaches Statussignal | Nur sinnvoll, wenn Signallogik eindeutig bleibt |
Die häufigsten Einwände – und warum sie später meist teurer werden
„Eine gelbe Lampe reicht doch.“
Nur, wenn wirklich nur gewarnt werden soll. Bei Gegenverkehr braucht es meist Rot-Grün, sonst bleibt die Entscheidung beim Fahrer.
„Ampeln können wir später ergänzen.“
Kann man. Aber wenn die Steuerlogik ohnehin angefasst wird, ist später oft doppelte Arbeit.
„Das ist bestimmt zu kompliziert.“
Kompliziert ist vor allem ein unklarer Ablauf. Ein sauber geplantes Signal macht den Alltag einfacher, nicht schwieriger.
„Wir wissen nicht, ob Hutschiene oder Gehäuse passt.“
Genau dafür sind Fotos vom Schaltschrank, Steuerung und Montageort Gold wert. Dann wird aus Unsicherheit eine klare Auswahl.
Jetzt aus unklarer Durchfahrt eine klare Regel machen
Wenn Fahrzeuge täglich dieselbe Engstelle nutzen, sollte die Anlage entscheiden – nicht das Bauchgefühl der Fahrer.
Jetzt Beratung anfragenHäufige Fragen zur Gegenverkehrsregelung am Tor
Was macht das Marantec EM 172?
EM 172 erweitert geeignete CS-Steuerungen um zusätzliche Ein- und Ausgänge. Dadurch lassen sich zum Beispiel Ampellogik, Gegenverkehrsregelung oder zusätzliche Freigaben sauber aufbauen.
Wann brauche ich EM 172 statt nur einer Ampel?
Wenn nicht nur ein Licht geschaltet werden soll, sondern eine echte Logik mit Eingängen, Ausgängen, Freigaben oder Gegenverkehrsregelung gebraucht wird.
Was ist der Unterschied zwischen EM 172 Hutschiene und EM 172 im CS-Minigehäuse?
Die Hutschienen-Variante ist ideal für den Einbau im Schaltschrank. Die Variante im CS-Minigehäuse ist sinnvoll, wenn das Modul geschützt separat montiert werden soll.
Wann reicht ein Warnlicht?
Wenn nur sichtbar gemacht werden soll, dass sich ein Tor bewegt oder ein Bereich Aufmerksamkeit braucht. Für klare Fahrfreigabe ist Rot-Grün meist stärker.
Wann ist eine Rot-Grün-Ampel sinnvoll?
Immer dann, wenn Fahrer sofort wissen müssen: fahren oder warten. Besonders bei engen Durchfahrten, Tiefgaragen, Rampen und Staplerbereichen.
24V oder 230V – was ist besser?
Das hängt von Steuerung, Verdrahtung und vorhandener Anlage ab. Wichtig ist nicht „besser“, sondern passend zur Schaltlogik und Installation.
Kann ich eine Gegenverkehrsregelung an einer bestehenden CS 320 nachrüsten?
In vielen Fällen ja. Entscheidend sind vorhandene Steuerung, gewünschte Logik, freie Anschlussmöglichkeiten und die passende Planung der Signale.
Was sollte ich vor einer Anfrage bereithalten?
Fotos von Steuerung, Schaltschrank, Torbereich, Ein- und Ausfahrtsseite sowie eine kurze Beschreibung, wie der Verkehr geregelt werden soll.
Wer darf EM 172 und Ampeln anschließen?
Arbeiten an Torsteuerungen und elektrischer Signaltechnik gehören in qualifizierte Fachhände. Die Anlage muss fachgerecht verdrahtet, parametriert und geprüft werden.
Jetzt Gegenverkehr sauber regeln statt täglich improvisieren
Bei Tormeister24 findest du nicht nur Ampeln. Du findest die passende Richtung: EM 172, CS 320, Rot-Grün-Signal, Warnlicht und Beratung für eine Durchfahrt, die endlich eindeutig funktioniert.
Lieber jetzt klare Signale schaffen als später Schäden, Wartezeiten und Missverständnisse bezahlen.
