Schubriegel-Mikroschalter defekt? Warum Ihr Sektionaltor plötzlich nicht fährt
Wenn die Steuerung keine Freigabe gibt, muss nicht gleich der Antrieb defekt sein. Oft blockiert ein kleiner Mikroschalter am Schubriegel den Sicherheitskreis – und genau den sollten Sie zuerst prüfen.
Mikroschalter für Schubriegel ansehenInhalt dieser Seite ↓
- Warum der Schubriegel das Tor blockieren kann
- Typische Fehler bei der Fehlersuche
- Die Lösung: Mikroschalter richtig erkennen
- Original, Nachbau oder Crawford-Abdeckung?
- Symptome richtig deuten
- Praxisbeispiel aus der Halle
- Technische Details einfach erklärt
- Zubehör direkt mitprüfen
- Einwände ehrlich beantwortet
- Häufige Fragen
Ein kleiner Schalter kann das komplette Tor lahmlegen
Ein Industrie-Sektionaltor hat oft einen manuellen Schubriegel. Der verriegelt das Tor mechanisch. Praktisch für Sicherheit und Abschließen – aber kritisch, wenn das Tor automatisiert ist.
Warum? Weil die Torsteuerung wissen muss, ob der Schubriegel offen oder geschlossen ist. Ist der Riegel ausgefahren, darf der Antrieb nicht starten. Sonst fährt der Motor gegen eine mechanisch verriegelte Toranlage.

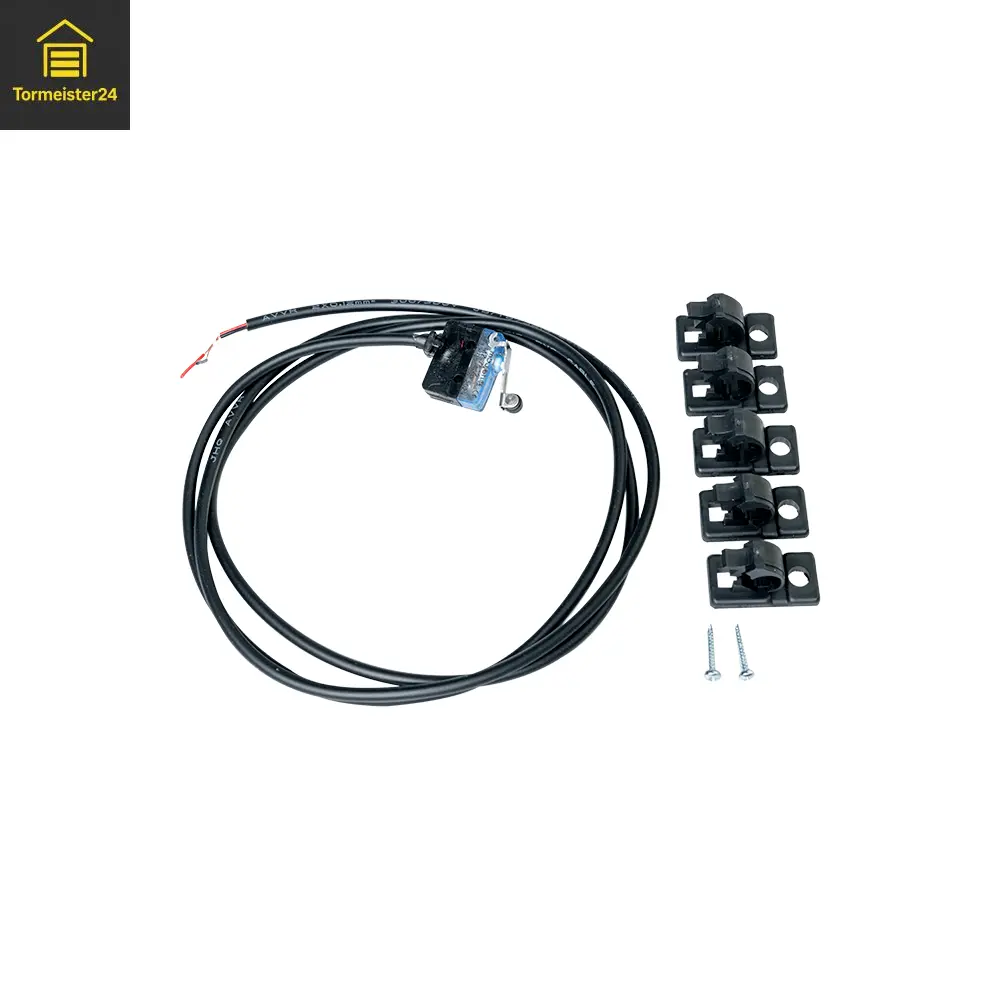

Genau hier sitzt der Mikroschalter. Er überwacht die Position des Schubriegels. Wenn dieser Schalter defekt ist, falsch sitzt oder nicht sauber betätigt wird, denkt die Steuerung: „Riegel noch zu.“ Ergebnis: Das Tor fährt nicht.
Typische Fehler: So wird aus einem kleinen Kontakt ein teurer Servicefall
Viele Kunden suchen zuerst an der falschen Stelle. Der Antrieb wird verdächtigt, die Steuerung wird geöffnet, der Handsender neu angelernt. Dabei sitzt der Auslöser oft direkt am Verriegelungsbereich.
Fehler 1: Direkt die Steuerung verdächtigen
Wenn der Sicherheitskreis offen ist, sperrt die Steuerung bewusst. Das ist kein Steuerungsfehler, sondern häufig ein fehlendes Freigabesignal.
Fehler 2: Den Schubriegel nur mechanisch prüfen
Der Riegel kann offen aussehen – aber der Mikroschalter kann trotzdem nicht korrekt schalten. Entscheidend ist das elektrische Signal.
Fehler 3: Original und Nachbau verwechseln
Original IDD-HO, kompatibler Nachbau oder Crawford-Stulp: Ähnlich sieht nicht automatisch passend aus. Funktion und Einbausituation müssen stimmen.
Fehler 4: Sicherheit überbrücken
Den Kontakt zu überbrücken, damit das Tor wieder fährt, ist keine Reparatur. Es kann den Antrieb, das Tor und Personen gefährden.
Die Lösung: Erst Verriegelung erkennen, dann passenden Mikroschalter wählen
Der richtige Weg ist einfach: Nicht raten. Bauteil identifizieren.
Prüfen Sie zuerst: Ist ein Schubriegel verbaut? Wird er elektrisch überwacht? Ist der Mikroschalter beschädigt, verschmutzt, lose oder falsch positioniert? Ist eine Crawford-Abdeckung mit Mikroschaltersicherung vorhanden? Oder handelt es sich um ein IDD-HO-System?
IDD-HO Original
Die sichere Wahl, wenn ein originaler IDD-HO Mikroschalter für die Schubriegel-Sicherung ersetzt werden soll.
IDD-HO Original ansehenIDD-OR Nachbau
Interessant, wenn ein kompatibles Ersatzteil für die Schubriegel-Positionserkennung benötigt wird.
IDD-OR Nachbau ansehenCrawford Abdeckung
Wenn die Schutzabdeckung oder der Stulp mit Mikroschaltersicherung beschädigt ist, sollte nicht nur der Schalter betrachtet werden.
Crawford Abdeckung ansehenUniverseller Sicherheitsschalter
Wenn eine Positions- oder Sicherheitsüberwachung nachgerüstet oder ersetzt werden soll, kann ein passender Sicherheitsschalter relevant sein.
12–24 V Schalter ansehenOriginal, Nachbau oder Crawford-Abdeckung? Die schnelle Entscheidungstabelle
Diese Tabelle hilft bei der Vorauswahl. Für die finale Bestellung zählen vorhandenes System, Einbauort, Kabelanschluss, mechanische Betätigung und Steuerungseingang.
| Situation am Tor | Empfohlene Lösung | Warum diese Wahl? |
|---|---|---|
| IDD-HO Schubriegel-System vorhanden | IDD-HO Originaler Mikroschalter für Schubriegel | Originalersatzteil für präzise Positionserkennung und zuverlässige Signalübertragung. |
| Kompatibler Ersatz für IDD-HO / Hörmann-Anwendung gesucht | IDD-OR Mikroschalter für Schubriegel – Nachbau | Nachbau-Lösung zur Überwachung der Verriegelungsposition. |
| Crawford Sektionaltor mit beschädigtem Stulp oder Schalterbereich | Crawford Abdeckung für Mikroschalter | Schützt den Mikroschalter und stellt die passende Abdeckung im Schubriegelbereich wieder her. |
| Allgemeine Positions- oder Sicherheitsüberwachung mit 12–24 V nötig | Schalter 12–24 V Sicherheitsschalter | Universell einsetzbare Lösung für Torabsicherung und Positionsüberwachung. |
| Bestehende Anlage arbeitet mit 24-V-Steuerung | Schalter 24 V Sicherheitsschalter | Passend für viele professionelle 24-V-Torsysteme und Sicherheitsfunktionen. |
| Federbruch soll zusätzlich elektrisch erkannt werden | Schalter für Federbruchsicherung | Überwacht die Federbruchsicherung und meldet kritische Zustände an die Steuerung. |
| Tor zeigt weiterhin Sicherheitsfehler | Industrietor-Steuerungen prüfen | Wenn der Kontakt in Ordnung ist, kann die Fehlerursache im Sicherheitskreis oder in der Steuerung liegen. |
Symptome richtig deuten: Mikroschalter oder doch etwas anderes?
Ein defekter Schubriegel-Mikroschalter zeigt sich selten mit einem klaren „Ich bin kaputt“. Meist wirkt die komplette Toranlage unzuverlässig.
Tor fährt gar nicht
Wenn die Steuerung keine Freigabe bekommt, bleibt der Antrieb gesperrt. Der Schubriegelkontakt ist dann ein heißer Kandidat.
Mikroschalter prüfenFehler kommt nur manchmal
Dann sind lockere Befestigung, Wackelkontakt, verschmutzter Schalter oder ein nicht sauber betätigter Riegel typisch.
Nachbau prüfenRiegelbereich ist beschädigt
Wenn die Abdeckung, der Stulp oder die Mikroschalteraufnahme beschädigt ist, reicht ein einzelner Schalter oft nicht.
Crawford Stulp ansehenTor fährt nur im Totmannbetrieb
Dann kann ein Sicherheitssignal fehlen. Neben Schubriegelkontakt kommen auch Schließkante, Lichtschranke oder Schlaffseilschalter infrage.
Schließkante ansehenPraxisbeispiel: Das Tor steht – der Fehler sitzt am Schubriegel
Ein Betrieb öffnet morgens die Halle. Der Handsender funktioniert. Die Steuerung hat Spannung. Der Antrieb macht keinen ungewöhnlichen Eindruck. Trotzdem fährt das Sektionaltor nicht.
Die erste Vermutung: Steuerung defekt. Zweite Vermutung: Antrieb defekt. Dritte Vermutung: Funkempfänger defekt.
Der Techniker prüft die Sicherheitskette. Die Schließkante ist okay. Lichtschranke ist frei. Schlaffseilschalter ist unauffällig. Dann fällt auf: Der manuelle Schubriegel wurde am Vorabend genutzt. Mechanisch ist er zwar zurückgeschoben, aber der Mikroschalter wird nicht sauber betätigt.
Die Steuerung bekommt also kein klares Signal: „Riegel offen.“ Genau deshalb bleibt das Tor gesperrt.
Technische Details – verständlich erklärt
Bei Schubriegel-Mikroschaltern geht es nicht um große Technik. Es geht um ein kleines, aber wichtiges Signal.
| Begriff | Was bedeutet das? | Warum wichtig? |
|---|---|---|
| Schubriegel | Mechanische Verriegelung am Sektionaltor. | Wenn er geschlossen ist, darf der Antrieb nicht gegen die Verriegelung fahren. |
| Mikroschalter | Kleiner Positionsschalter am Schubriegel. | Gibt der Steuerung die Information, ob der Riegel freigegeben ist. |
| Stulp / Abdeckung | Schutz- und Aufnahmebauteil für den Schalter. | Schützt vor Schmutz, Beschädigung und falscher Betätigung. |
| Sicherheitskreis | Reihe von Sicherheitssignalen an der Torsteuerung. | Wenn ein Signal fehlt, wird die Torfahrt gesperrt. |
| Originalersatzteil | Bauteil passend zur bestehenden Systemlösung. | Ideal, wenn Passform und Signal exakt erhalten bleiben sollen. |
| Nachbau | Kompatibles Ersatzteil für bestimmte Anwendungen. | Kann sinnvoll sein, wenn Kompatibilität eindeutig passt. |
| Universeller Sicherheitsschalter | Schalter für Positions- oder Sicherheitsüberwachung. | Relevant für Nachrüstung oder Sonderlösungen. |
Warum der Antrieb nicht starten darf
Ein automatischer Antrieb darf nicht gegen einen gesetzten Schubriegel arbeiten. Das würde Motor, Beschläge, Torblatt und Verriegelung belasten. Der Mikroschalter verhindert genau das.
Warum „Riegel offen“ nicht immer elektrisch offen bedeutet
Mechanisch kann der Riegel zurückgeschoben sein. Wenn der Schalter aber nicht sauber betätigt wird, bleibt das Signal fehlerhaft. Deshalb muss immer mechanisch und elektrisch geprüft werden.
Warum Abdeckung und Stulp wichtig sind
Ein Mikroschalter ist empfindlicher als ein massiver Riegel. Wenn die Schutzabdeckung beschädigt ist, kann der Schalter verschmutzen, verrutschen oder mechanisch zerstört werden.
Warum Fachprüfung sinnvoll ist
Schubriegelkontakte hängen im Sicherheitskreis der Toranlage. Arbeiten an Torsteuerung, Sicherheitskontakten und Verriegelung sollten durch qualifiziertes Fachpersonal erfolgen.
Zubehör direkt mitprüfen: Oft ist nicht nur der Mikroschalter betroffen
Wenn ein Sicherheitskontakt am Tor Probleme macht, lohnt sich der Blick auf die ganze Sicherheitskette. Sonst bestellen Sie ein Teil – und der Fehler bleibt.
| Zubehör / Kategorie | Wann sinnvoll? | Direktlink |
|---|---|---|
| Schlaffseilschalter | Wenn die Steuerung Seil- oder Sicherheitsfehler meldet. | Schlaffseilschalter ansehen |
| Schließkantensicherung | Wenn das Tor nur im Totmannbetrieb fährt oder beim Schließen stoppt. | Schließkantensicherung ansehen |
| Lichtschranken | Wenn die Steuerung ein Hindernis oder fehlendes Sicherheitssignal erkennt. | Lichtschranken ansehen |
| Industrietor-Steuerungen | Wenn Signale korrekt anliegen, aber die Steuerung sie nicht sauber verarbeitet. | Steuerungen ansehen |
| Rollenhalter & Scharniere | Wenn der Schubriegel durch schiefen Torlauf mechanisch schlecht trifft. | Rollenhalter ansehen |
| Bodenkonsolen | Wenn das Tor unten schief läuft und der Riegel dadurch nicht sauber einrastet. | Bodenkonsolen ansehen |
Empfohlene Produktwege bei Tormeister24
Je klarer die Einbausituation, desto schneller kommen Sie zum passenden Ersatzteil.
Für IDD-HO Systeme
Wenn das bestehende System eindeutig IDD-HO ist, ist der originale Mikroschalter die sauberste Lösung.
Original kaufenFür kompatiblen Ersatz
Wenn ein Nachbau passend zur vorhandenen Anwendung gesucht wird, prüfen Sie den IDD-OR Mikroschalter.
Nachbau ansehenFür Crawford Tore
Wenn der Schutzbereich am Schubriegel beschädigt ist, kann die Crawford-Abdeckung mit Mikroschaltersicherung die richtige Wahl sein.
Crawford kaufenFür allgemeine Sicherheitsschalter
Wenn eine Positionsüberwachung oder ein Sicherheitskontakt allgemein ersetzt werden muss, prüfen Sie die 12–24-V- oder 24-V-Schalter.
24-V-Schalter ansehen„Kann man den Kontakt nicht einfach überbrücken?“ – Einwände ehrlich beantwortet
„Das Tor muss schnell wieder laufen.“
Gerade dann sollte sauber geprüft werden. Ein überbrückter Kontakt kann einen größeren Schaden auslösen, wenn der Riegel tatsächlich geschlossen ist.
„Der Schubriegel ist doch offen.“
Mechanisch offen reicht nicht. Die Steuerung braucht das korrekte elektrische Signal vom Mikroschalter.
„Der Schalter sieht noch gut aus.“
Auch ein optisch sauberer Schalter kann elektrisch defekt sein oder mechanisch nicht sauber betätigt werden.
„Ich nehme einfach einen Universal-Schalter.“
Nur wenn Spannung, Kontaktart, Betätigung, Befestigung und Steuerung passen. Sonst kaufen Sie am Problem vorbei.
Keine Lust auf falschen Sicherheitskontakt?
Tormeister24 hilft bei der Auswahl. Mit Fotos und Typenschild finden Sie schneller den passenden Mikroschalter oder Sicherheitsschalter.
Schubriegelkontakt prüfen lassenWas passiert, wenn Sie das Problem ignorieren?
Dann bleibt das Tor entweder gesperrt – oder es wird gefährlich improvisiert. Beides kostet Geld.
Tor bleibt außer Betrieb
Ein offener Sicherheitskreis verhindert die Torfahrt. In Halle, Werkstatt oder Logistik kostet das sofort Zeit.
Antrieb wird gefährdet
Wenn der Riegel geschlossen ist und die Überwachung fehlt, kann der Antrieb gegen die Verriegelung arbeiten.
Fehlersuche wird teurer
Wer zuerst Steuerung, Funk oder Antrieb tauscht, obwohl nur der Kontakt fehlt, zahlt unnötig.
Sicherheitsrisiko steigt
Ein überbrückter oder falsch angeschlossener Kontakt kann die Sicherheitslogik der gesamten Anlage stören.
FAQ: Schubriegel-Mikroschalter am Sektionaltor
Was macht ein Schubriegel-Mikroschalter?
Er überwacht die Position des Schubriegels. Die Torsteuerung erkennt dadurch, ob der Riegel geöffnet ist und der Antrieb freigegeben werden darf.
Warum fährt mein Tor nicht, obwohl der Schubriegel offen ist?
Der Riegel kann mechanisch offen sein, aber der Mikroschalter schaltet nicht korrekt. Dann bekommt die Steuerung kein Freigabesignal.
Ist der Mikroschalter ein Sicherheitsteil?
Ja. Er verhindert, dass der Antrieb gegen einen gesetzten Schubriegel fährt. Deshalb sollte er nicht überbrückt oder improvisiert ersetzt werden.
Was ist besser: IDD-HO Original oder IDD-OR Nachbau?
Wenn das System eindeutig IDD-HO ist und Sie maximale Passgenauigkeit wünschen, ist das Original die erste Wahl. Der Nachbau kann sinnvoll sein, wenn die Kompatibilität eindeutig passt.
Wann brauche ich die Crawford Abdeckung für Mikroschalter?
Wenn bei einem Crawford Sektionaltor der Stulp, die Schutzabdeckung oder der Schalterbereich am Schubriegel beschädigt ist.
Kann ich den Mikroschalter selbst tauschen?
Wenn Sie keine qualifizierte Fachkraft sind, sollten Sie Sicherheitskontakte und Torsteuerungen nicht selbst bearbeiten. Prüfung und Inbetriebnahme gehören in fachkundige Hände.
Welche Fotos helfen bei der Auswahl?
Hilfreich sind Fotos vom Schubriegel, Mikroschalter, Stulp, Kabel, Stecker, Steuerung, Klemmenbereich und Typenschild der Toranlage.
Kann ein defekter Schubriegelkontakt Totmannbetrieb auslösen?
Je nach Steuerung und Sicherheitslogik ja. Wenn ein Sicherheitssignal fehlt, kann die Anlage Automatikfahrten blockieren oder nur eingeschränkten Betrieb zulassen.
Was sollte ich zusätzlich prüfen?
Prüfen Sie Schließkante, Lichtschranke, Schlaffseilschalter, Schlupftürkontakt, Steuerung und den mechanischen Torlauf. Sicherheitsfehler entstehen oft in der gesamten Kette.
Kann Tormeister24 bei der Auswahl helfen?
Ja. Senden Sie Fotos, Typenschild und Fehlerbeschreibung. Tormeister24 hilft, den passenden Mikroschalter oder Sicherheitsschalter schneller zu finden.
Jetzt Schubriegel-Mikroschalter richtig ersetzen – statt am falschen Bauteil zu suchen
Wählen Sie jetzt den passenden Mikroschalter, die Crawford-Abdeckung oder einen geeigneten Sicherheitsschalter. Bei Unsicherheit hilft Tormeister24 mit klarer Fachberatung.
Mikroschalter kaufenFachberatung anfragen
