Tor und Überladebrücke verriegeln: Warum ein Näherungsschalter teure Rampenschäden verhindert
Wenn eine Überladebrücke freigibt, obwohl das Tor nicht vollständig offen ist, wird es teuer. Wenn die Rampe gar nicht freigibt, steht die Verladung. Die richtige Tor-/Brücken-Verriegelung schützt Tor, Ladebrücke, Lkw und Betrieb – und spart im Ernstfall richtig Geld.
Näherungsschalter ansehenInhalt dieser Seite ↓
- Warum Tor und Überladebrücke zusammen gedacht werden müssen
- Was ohne Verriegelung passieren kann
- Typische Fehler bei Rampensteuerung und Zustandsschalter
- Die Lösung: Zustand sicher erkennen und richtig freigeben
- Welche Tormeister24-Lösung passt?
- Praxisbeispiel: Rampe gibt nicht frei
- Technische Details einfach erklärt
- Einwände ehrlich beantwortet
- Häufige Fragen
Tor und Überladebrücke sind keine getrennten Bauteile
In der Verladung arbeiten Tor, Überladebrücke, Lkw, Anfahrpuffer, Steuerung und Bedienfeld zusammen. Wenn eines davon falsch reagiert, wird der ganze Ablauf unsicher.
Ein typisches Problem: Die Überladebrücke soll nur freigeben, wenn das Tor vollständig geöffnet ist. Gleichzeitig soll das Tor nicht schließen, solange die Brücke noch ausgefahren oder nicht in Ruhestellung ist.
Genau dafür braucht es zuverlässige Zustandserkennung. Ein Näherungsschalter für Tor & Überladebrücke erkennt den aktuellen Zustand der Anlage und unterstützt eine sichere Steuerungslogik.
Was passiert ohne funktionierende Verriegelung?
Viele Betreiber merken erst bei einer Störung, wie wichtig die Verriegelung ist. Vorher sieht der Zustandsschalter aus wie ein kleines Ersatzteil. Danach ist klar: Dieses kleine Bauteil entscheidet über große Schäden.
Die Rampe startet nicht
Wenn der Zustand nicht erkannt wird, bleibt die Überladebrücke gesperrt. Der Fahrer wartet, die Ware bleibt stehen und die Verladung verliert Zeit.
Das Tor wird zu früh geschlossen
Wenn die Steuerung nicht erkennt, dass die Brücke noch nicht zurückgefahren ist, kann das Tor beschädigt werden.
Die Brücke fährt bei falschem Torzustand
Das ist kritisch. Wenn das Tor nicht vollständig geöffnet ist, können Torblatt, Brücke und Mechanik aufeinander treffen.
Fehlersuche kostet Stunden
Ohne klare Diagnose werden Steuerung, Tastatur, Hydraulik und Sensorik nacheinander verdächtigt. Das kostet Zeit und oft unnötige Ersatzteile.
Das Ziel ist nicht, die Anlage irgendwie wieder in Gang zu bringen. Das Ziel ist ein sicherer Ablauf: Tor offen, Brücke freigegeben, Lkw gesichert, Verladung läuft.
Typische Fehler bei Rampensteuerung, Näherungsschalter und Bedienfeld
Bei Störungen an der Verladestelle wird oft unter Druck entschieden. Genau dann passieren die teuersten Fehlkäufe.
Fehler 1: Sofort die Steuerung tauschen
Wenn die Rampe nicht freigibt, ist nicht automatisch die Steuerung defekt. Häufig liegt das Problem an Zustandsschalter, Kabel, Hauptschalter, Tastatur oder Sicherheitskreis.
Fehler 2: Näherungsschalter überbrücken
Das ist keine Lösung. Die Verriegelung schützt Anlage und Personen. Wenn der Zustandsschalter defekt ist, gehört er ersetzt – nicht ignoriert.
Fehler 3: Torzustand nicht prüfen
Ein Sensor kann nur zuverlässig arbeiten, wenn das Tor mechanisch sauber läuft und die Erkennungsposition stimmt.
Fehler 4: Tastatur falsch verdächtigen
Wenn Tasten nicht reagieren, kann die Tastatur defekt sein. Es kann aber auch an Hauptschalter, Steuerung, Kabelbaum oder Sicherheitsfreigabe liegen.
Fehler 5: Hauptschalter ignorieren
Ein beschädigter oder verschlissener Hauptschalter kann die ganze Diagnose verfälschen. Prüfen Sie ihn direkt mit.
Fehler 6: Keine Fotos vor der Bestellung
Viele Bauteile sehen ähnlich aus. Fotos von Steuerung, Typenschild, Sensor, Tastatur und Verladestelle verhindern Fehlkäufe.
Die Lösung: Zustand erkennen, Freigabe steuern, Schäden vermeiden
Eine sichere Verladestelle braucht klare Logik. Das Tor muss wissen, was die Brücke macht. Die Brücke muss wissen, ob das Tor offen ist. Und die Steuerung muss verhindern, dass falsche Bewegungen möglich werden.
1. Torzustand zuverlässig erfassen
Ein Näherungsschalter oder Zustandsschalter erkennt, ob das Tor oder die Überladebrücke in der richtigen Position ist. Erst dann wird der nächste Schritt freigegeben.
2. Rampensteuerung sauber einbinden
Die Rampensteuerung verarbeitet Befehle, Freigaben und Sicherheitssignale. Wenn hier ein Eingang offen bleibt, startet die Brücke nicht – oft aus gutem Grund.
3. Bedienfeld und Tastatur prüfen
Wenn die Tasten nicht sauber reagieren, kann eine passende Tastatur DLSA TD für Crawford Steuerung oder eine andere Steuerungstastatur nötig sein.
4. Hauptschalter und Sicherheitskreis mitdenken
Hauptschalter, Not-Aus, Lichtschranken, Radkeil, Anfahrsensor und Schließkantensicherung gehören zur Verladelogik. Wenn ein Signal fehlt, bleibt die Anlage gesperrt.
5. Nicht nur reparieren – Ablauf verbessern
Wenn Sie die Verriegelung ohnehin prüfen, lohnt sich auch der Blick auf Anfahrpuffer, Torabdichtungen und Spaltabdichtungen für Verladetechnik.
Fotos senden & Lösung prüfen lassenWelche Tormeister24-Lösung passt zu welchem Fehlerbild?
Diese Übersicht hilft bei der ersten Einordnung. Die endgültige Auswahl sollte immer anhand von Fotos, Typenschild und Einbausituation geprüft werden.
| Ihre Situation | Empfohlene Lösung | Direkt ansehen |
|---|---|---|
| Überladebrücke gibt nicht frei, obwohl das Tor offen ist | Näherungsschalter / Zustandsschalter für Tor & Überladebrücke prüfen | Näherungsschalter ansehen |
| Tor- und Brückenzustände werden nicht zuverlässig erkannt | Crawford Zustandsschalter für Positionsüberwachung | Zustandsschalter ansehen |
| Crawford DLSA TD Bedienfeld reagiert nicht sauber | Tastatur DLSA TD für Crawford Steuerung | DLSA TD Tastatur ansehen |
| LA TD Bedienfeld soll ersetzt werden | Tastatur LA TD für Überladebrücken-Steuerung | LA TD Tastatur ansehen |
| Rampensteuerung hat beschädigten Hauptschalter | Hauptschalter Oberteil oder kompletter Hauptschalter prüfen | Hauptschalter komplett ansehen |
| ECS950 Docksteuerung benötigt Hauptschalter | Hauptschalter Docksteuerung ECS950 | ECS950 Hauptschalter ansehen |
| Mehrere Steuerungsbauteile sind unklar oder beschädigt | Rampensteuerungen & Zubehör prüfen | Rampensteuerungen ansehen |
| Brücke bewegt sich trotz Freigabe schwach oder langsam | Hydraulikaggregat, Zylinder und Schläuche mitprüfen | Hydraulik & Aggregate ansehen |
| Lkw beschädigen regelmäßig Rampe oder Torbereich | Anfahrpuffer und Montageplatten prüfen | Anfahrpuffer ansehen |
| Verladestelle bleibt zugig oder offen | Dock-Shelter und Spaltabdichtung ergänzen | Torabdichtungen ansehen |
Praxisbeispiel: Die Rampe startet nicht – aber die Steuerung war nicht defekt
Ein Lagerbetrieb meldet: Die Überladebrücke lässt sich nicht mehr bedienen. Der erste Verdacht fällt auf die Rampensteuerung. Also wird über eine neue Steuerung nachgedacht.
Bei genauer Prüfung zeigt sich: Die Steuerung blockiert nicht grundlos. Der Zustand des Tores wird nicht sauber erkannt. Der Näherungsschalter liefert kein zuverlässiges Signal. Für die Steuerung ist das Tor nicht eindeutig offen – also bleibt die Brücke gesperrt.
Das ist ärgerlich, aber richtig. Denn würde die Brücke trotz unklarem Torzustand freigeben, könnte es zu Schäden an Torblatt, Brücke oder Lkw kommen.
Genau hier spart Fachberatung Geld. Mit Fotos von Tor, Steuerung, Zustandsschalter, Bedienfeld und Typenschild lässt sich oft schnell erkennen, welches Teil wirklich gebraucht wird.
Fehlerbild senden & Ersatzteil findenTechnische Details einfach erklärt
Die Begriffe klingen technisch. Die Logik dahinter ist einfach: Die Anlage muss wissen, was gerade sicher möglich ist.
Näherungsschalter
Er erkennt berührungslos, ob ein Bauteil in der richtigen Position ist. Bei Verladetechnik wird er häufig zur Zustandserkennung genutzt.
Zustandsschalter
Er meldet der Steuerung, ob ein Zustand erreicht ist – zum Beispiel Tor offen, Brücke in Ruhestellung oder Freigabeposition erreicht.
Tor-/Brücken-Verriegelung
Sie verhindert falsche Bewegungen. Die Brücke soll nur arbeiten, wenn das Tor korrekt offen ist. Das Tor soll nicht schließen, wenn die Brücke noch aktiv ist.
Auto-Return
Auto-Return bringt die Überladebrücke nach dem Verladevorgang zurück in die Ruhestellung. Erst dann darf das Tor wieder sicher schließen.

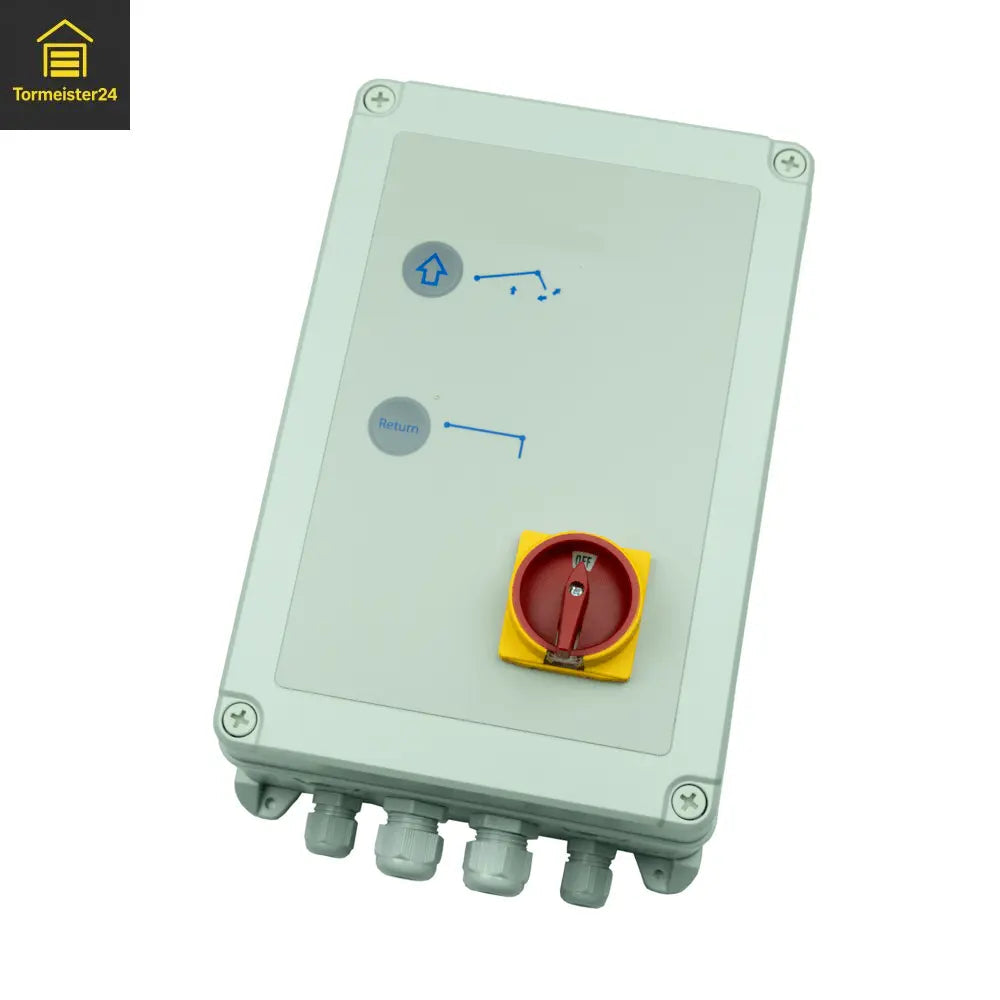

Rampensteuerung
Sie verarbeitet Tastenbefehle, Sensoren, Sicherheitssignale, Hydraulikfunktionen und Verriegelungen. Sie ist die Schaltzentrale der Verladestelle.
Hauptschalter
Er trennt oder versorgt die Anlage. Wenn er beschädigt ist, kann die ganze Verladetechnik unzuverlässig reagieren.
Welche Fotos helfen bei der Auswahl?
Fotografieren Sie die gesamte Verladestelle, das Tor, die Überladebrücke, die Rampensteuerung, das Typenschild, den Näherungsschalter, das Bedienfeld, Hauptschalter und vorhandene Kabel.
Welche Daten sollten Sie notieren?
Wichtig sind Hersteller, Steuerungstyp, Modellbezeichnung, Fehlerbild, Torart, Brückentyp, vorhandene Sensoren, Anschlussart und ob die Rampe gar nicht freigibt oder nur sporadisch ausfällt.
Was Sie nicht tun sollten
Überbrücken Sie keine Verriegelung und keinen Sicherheitsschalter. Die Anlage sperrt Bewegungen nicht ohne Grund. Arbeiten an Steuerung, Sensorik und Verladetechnik gehören in qualifizierte Hände.
Häufige Einwände – ehrlich beantwortet
„Die Brücke startet nicht. Also ist die Steuerung defekt.“
Nicht automatisch. Oft sperrt die Steuerung, weil ein Zustand nicht sicher erkannt wird. Prüfen Sie zuerst Zustandsschalter, Torposition, Hauptschalter, Bedienfeld und Sicherheitskreis.
„Kann man den Sensor nicht einfach überbrücken?“
Nein. Das wäre riskant. Die Verriegelung verhindert Schäden und Fehlbedienung. Wenn der Sensor defekt ist, muss er passend ersetzt werden.
„Der Näherungsschalter ist klein. Ist der wirklich so wichtig?“
Ja. Ein kleines Signal entscheidet oft darüber, ob eine große Bewegung freigegeben wird. Gerade deshalb ist das Bauteil so wichtig.
„Brauche ich eine neue Tastatur?“
Wenn einzelne Tasten nicht reagieren oder das Bedienfeld beschädigt ist, kann eine neue Tastatur sinnvoll sein. Vorher sollten aber Spannungsversorgung, Hauptschalter und Steuerung geprüft werden.
„Warum soll ich auch Anfahrpuffer prüfen?“
Weil viele Schäden an der Verladestelle durch falsches oder hartes Andocken entstehen. Gute Verriegelung und intakte Anfahrpuffer schützen gemeinsam.
„Kann Tormeister24 anhand von Fotos helfen?“
Ja. Fotos von Steuerung, Sensor, Typenschild und Verladestelle machen die Auswahl deutlich sicherer. Das reduziert Fehlkäufe und unnötige Stillstandszeit.
Jetzt Fotos senden & passend bestellenFAQ: Näherungsschalter, Torverriegelung & Überladebrücke
Warum startet meine Überladebrücke nicht?
Mögliche Ursachen sind ein offener Sicherheitskreis, defekte Tastatur, Hauptschalterproblem, Hydraulikfehler oder ein Näherungsschalter, der den Tor- oder Brückenzustand nicht korrekt meldet.
Was macht ein Näherungsschalter an der Überladebrücke?
Er erkennt den Zustand oder die Position eines Bauteils und gibt diese Information an die Steuerung weiter. Dadurch kann die Anlage Bewegungen freigeben oder sperren.
Warum muss das Tor mit der Überladebrücke verriegelt werden?
Damit die Brücke nicht bei geschlossenem oder nicht vollständig geöffnetem Tor arbeitet und das Tor nicht schließt, solange die Brücke noch aktiv oder ausgefahren ist.
Was passiert, wenn der Zustandsschalter defekt ist?
Die Steuerung erkennt den Zustand nicht zuverlässig. Das kann dazu führen, dass die Rampe nicht freigibt oder Bewegungen aus Sicherheitsgründen blockiert werden.
Kann ich den Näherungsschalter selbst tauschen?
Die Auswahl können Sie vorbereiten. Montage, Anschluss, Einstellung und Funktionsprüfung sollten jedoch durch qualifiziertes Fachpersonal erfolgen.
Woran erkenne ich, ob die Tastatur defekt ist?
Typische Zeichen sind nicht reagierende Tasten, beschädigte Folie, sporadische Befehle oder keine Reaktion trotz vorhandener Versorgung. Trotzdem sollten Steuerung und Sicherheitskreis mitgeprüft werden.
Was ist Auto-Return bei einer Überladebrücke?
Auto-Return führt die Überladebrücke nach dem Verladevorgang automatisch oder per Steuerungsfunktion zurück in die Ruhestellung. Das ist wichtig, damit das Tor wieder sicher schließen kann.
Welche Ersatzteile sind bei Verriegelungsproblemen häufig relevant?
Häufig relevant sind Näherungsschalter, Tastaturen, Hauptschalter, Kabelbäume, Platinen, Rampensteuerungen, Sicherheitskomponenten und je nach Fehlerbild Hydraulikteile.
Welche Informationen braucht Tormeister24 für eine Empfehlung?
Hilfreich sind Fotos von Steuerung, Typenschild, Sensor, Tastatur, Hauptschalter, Überladebrücke, Tor und Kabeln. Zusätzlich wichtig ist eine kurze Fehlerbeschreibung.
Kann Tormeister24 bei Steuerung und Sensorik helfen?
Ja. Tormeister24 unterstützt bei der Auswahl von Näherungsschaltern, Rampensteuerungen, Tastaturen, Hauptschaltern und weiteren Ersatzteilen für Verladetechnik.
Rampe sicher freigeben – statt auf Verdacht Teile tauschen
Ob Näherungsschalter, Tastatur, Hauptschalter, Rampensteuerung oder Hydraulik: Mit Tormeister24 finden Sie das Ersatzteil, das wirklich zu Ihrer Verladestelle passt.
Näherungsschalter kaufenRampensteuerungen & Zubehör ansehen
Fotos senden & beraten lassen
