Pièces de porte sectionnelle : ressorts de torsion, câbles métalliques et pièces de roulement

Aperçu et objectifs

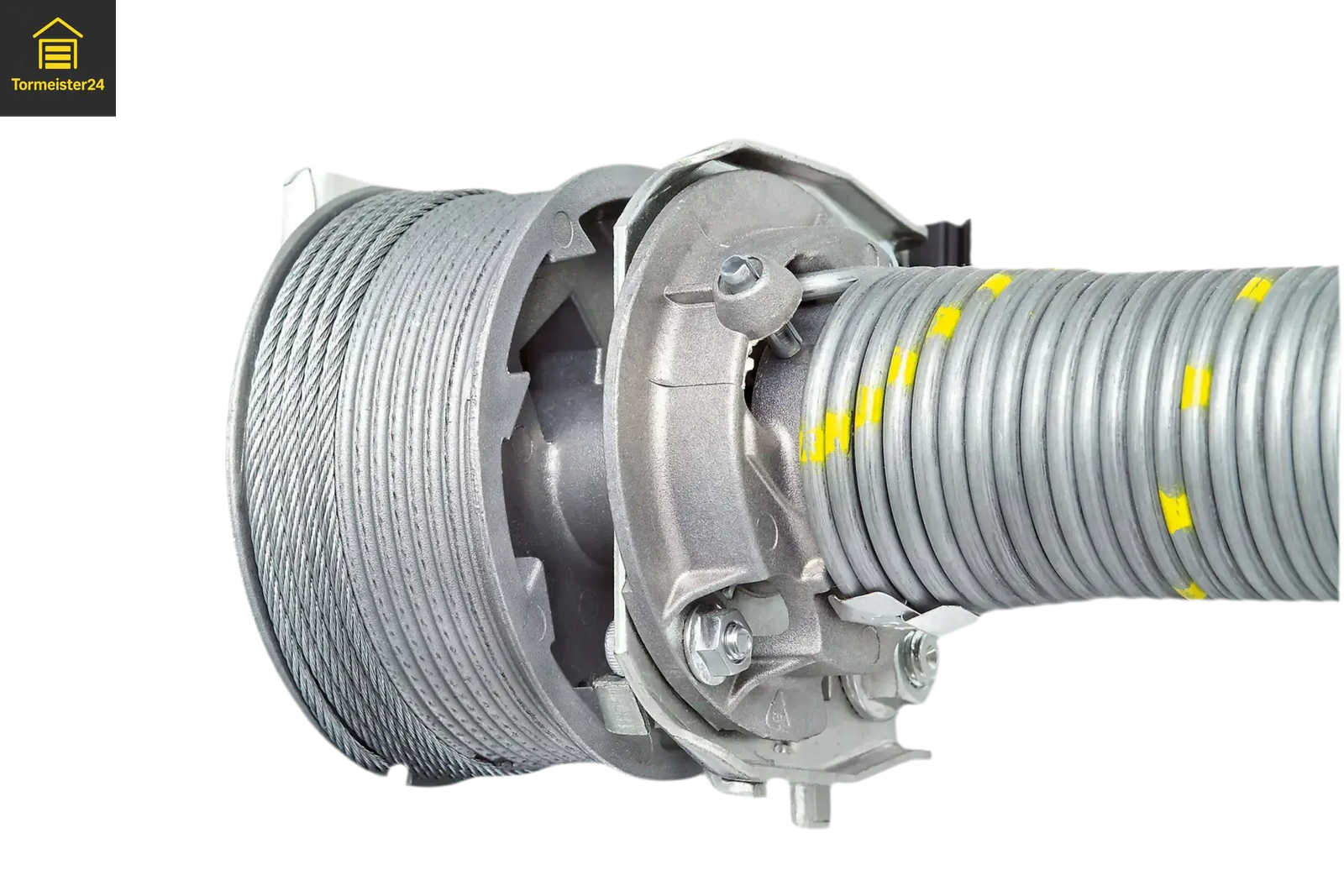

Pour qu'une porte sectionnelle fonctionne de manière fluide, sûre et équilibrée, plusieurs composants fonctionnent ensemble : des ressorts de torsion/ressorts de tension supportent le poids, des câbles métalliques transmettent le mouvement, des supports de palier guident l'arbre et des accouplements d'arbre relient les composants de manière ajustée.

Vous trouverez ci-dessous un guide de sélection clair, des instructions de mesure pour les ressorts, des conseils pour déterminer les dimensions des câbles métalliques, ainsi que tous les liens directs vers les pièces disponibles dans notre boutique. Les sections sont volontairement simples et complétées par des tableaux.

Numérotation abrégée : De quoi ai-je besoin pour quoi ?

Application	composant	But	À propos de la collection
Le but est difficile à marquer / déséquilibré	Ressort de torsion ou ressort de tension	Équilibre du poids, fonctionnement fluide	Ressorts de torsion et ressorts de tension
Corde effilochée / différence de longueur	Câbles métalliques (3–4 mm)	transmission de puissance, synchronisation	Câbles métalliques
Les vagues sont fortes / battent	Console de roulement / roulement latéral	Guidage et support de l'arbre de torsion	supports de roulement
Arbres d'accouplement / Longueurs de réglage	Accouplement d'arbre (1″ / réglable)	Liaison/alignement à verrouillage positif	Accouplements d'arbres

Ressorts de torsion et ressorts de tension – sélection et liens

Les ressorts de torsion sont généralement montés sur un axe au-dessus du linteau (applications industrielles et nombreuses portes sectionnelles). Les ressorts de tension sont souvent placés latéralement dans le cadre (fréquent sur les petites portes de garage). Critères de sélection : diamètre du fil, diamètre du ressort, longueur, sens d’enroulement (à droite ou à gauche).

Liens directs (extrait de la collection)

• Ressort de torsion 152×10×1216 mm LHW (arbre de 1″, revêtu)
• Ressort de torsion 152×8,5×1088 mm RHW
• Ressort de torsion 152 × 8,5 × 1019 mm LHW
• Ressort de torsion 152×8×1134 mm RHW
• Ressort de torsion 152×8×1134 mm LHW
• Ressort de torsion 95×6,5×1084 mm RHW
• Ressort de torsion 67×7,5×1700 mm RHW
• Ressort de torsion 67×7,5×1700 mm LHW
• Ressort de torsion 67×7×1700 mm RHW
• Ressort de torsion 67×7×1349 mm RHW
• Ressort de torsion 67×7×1700 mm LHW
• Ressort de torsion 67×7×1227 mm LHW

👉 Voir la collection complète (très étendue).

Câbles métalliques – sélection et liens

Les câbles métalliques relient le vantail et les tambours. Ils fonctionnent de manière synchrone des deux côtés. Les facteurs importants sont la longueur, le diamètre (3 mm ou 4 mm) et la présence ou non de cosses de câble préinstallées.

• Câble métallique de 3 mm – sans cosses (jeu L/R)
• Câble métallique de 4 mm – avec cosses (jeu L/R)
• Câble métallique 4 mm – sans cosses (jeu L/R)
• Câble métallique de 3 mm – avec cosses (jeu)

👉 À la collection de câbles métalliques .

Consoles de stockage – sélection et liens

Les supports de palier (paliers latéraux, plaques de palier) guident l'arbre de torsion et absorbent les forces radiales. Leur conception et leur perçage doivent être compatibles avec l'arbre, le ressort et la porte.

• Roulements à billes (remplacement/roulement)
• Plaque d'appui d'angle 55×40×5 mm
• Plaque d'appui d'angle 55×40×3 mm
• Plaque de palier latéral ouverte 111 mm Z25 SP droite
• Plaque de palier 190,5 mm (ouverte, ZP)
• Plaque de palier latéral ouverte 86 mm Z15 SP droite
• Support à palier ouvert 190 mm

👉 À la collection de supports de rangement .

Accouplements d'arbres – sélection et liens

Les accouplements d'arbres permettent de relier des sections d'arbre, des tambours ou des goupilles élastiques. Il existe des accouplements fixes de 1 pouce et des versions réglables pour un alignement précis.

• Accouplement fixe 1″ (acier)
• Raccord fixe 1″, longueur 120 mm
• Accouplement fixe 1″ (variante)
• Accouplement réglable 1″
• Accouplement d'arbre Hörmann (réglable)
• Accouplement d'arbre IDD/Hörmann (réglable)

👉 À la collection d'accouplements d'arbres .

Comment mesurer correctement les ressorts de torsion

Pour choisir le ressort adapté, quatre valeurs sont nécessaires : le diamètre du fil , le diamètre du ressort , sa longueur et le sens d’enroulement (à droite ou à gauche). Ces valeurs déterminent la force du ressort et son adaptation à l’arbre ou au tambour.

1) Diamètre du fil (mm)

• Mesurez avec un pied à coulisse – idéalement sur 10 ou 20 tours , puis divisez par 10/20 (plus précis).
• Exemple : 20 tours = 130 mm ⇒ diamètre du fil ≈ 130/20 = 6,5 mm .

2) Diamètre extérieur ou intérieur du ressort

• On utilise généralement le diamètre extérieur du ressort. On peut aussi mesurer le diamètre intérieur et ajouter deux fois le diamètre du fil.
• Veillez à respecter l'espace : le ressort ne doit pas frotter contre la console/le support.

3) Longueur du ressort (longueur du corps)

• Mesurez la longueur du corps du ressort sans la goupille.
• Notez toute couleur ou marque – elles complètent les mesures, mais ne les remplacent pas.

4) Sens d'enroulement

• RHW (enroulement à droite) : l'extrémité du ressort pointe vers le haut à droite, la flèche d'enroulement tourne dans le sens horaire.
• LHW (enroulement à gauche) : L'extrémité du ressort pointe vers le haut à gauche, enroulement dans le sens antihoraire.
• Les portails à deux ressorts sont généralement équipés d'un ressort à droite et d'un ressort à gauche .

Remarque : Vérifiez/remplacez toujours les ressorts par paires . Des diamètres ou des longueurs de fil différents entraînent un désalignement, des sauts de corde et une usure accrue.

Remplacement du ressort – procédure (avec consignes de sécurité)

La manipulation des ressorts de torsion est une opération délicate et critique pour la sécurité . Les étapes ci-dessous sont données à titre indicatif et ne remplacent pas une installation par un professionnel. En cas de doute, contactez notre service après-vente .

Outils et préparation

• Tiges de tension (adaptées, pas des tournevis !), clés Allen, pied à coulisse, clé dynamométrique.
• Consignation/Étiquetage : Débrancher le moteur de l’alimentation électrique, immobiliser le portail, bloquer le passage.
• Détendez les tambours/cordes (supportez sous le vantail si nécessaire).

Démontage (aperçu succinct)

1. Desserrez les vis de blocage du cône du ressort, puis tendez soigneusement le ressort à l'aide des tiges d'enroulement (enroulement par enroulement).
2. Détacher les cordes des tambours, ouvrir les raccords d'arbre/les connexions de prise.
3. Retirez le ressort défectueux ; vérifiez le jeu et l'usure des points de roulement/supports.

Assemblage et prétension

1. Installez un nouveau ressort (enroulement correct !), serrez le cône (couple selon les spécifications du fabricant).
2. Alignez l'arbre, fixez l'accouplement de l'arbre et ajustez les roulements pour qu'ils n'aient aucun jeu.
3. Précontraignez le ressort avec le nombre correct de spires (la valeur indicative dépend de la hauteur du portail/tambour – respectez les spécifications du fabricant).
4. Fixez/placez les câbles métalliques uniformément des deux côtés, fixez les tambours avec la tension correcte.

Contrôle fonctionnel et de sécurité

• Testez le portail à l'aide de la main courante : il doit rester immobile en position médiane (équilibre).
• Vérifier la position des extrémités et les bords de sécurité/barrières lumineuses. Marquer les vis et ajuster la tension du câble.

Détermination des câbles métalliques : longueur, diamètre, extrémités

Pour trouver les câbles métalliques adaptés, vous avez besoin du diamètre , de la longueur totale et du type d'extrémité (avec/sans cosses, forme de l'œillet).

1) Diamètre (3 mm ou 4 mm)

• Mesurer avec un pied à coulisse sur la corde non chargée (sans sertissage).
• 3 mm pour les portails légers, 4 mm pour les portails plus grands/industriels (recommandation).

2) Longueur

• Posez la vieille corde parallèlement au sol et mesurez sa longueur totale (œillets compris). Autre solution : hauteur de la porte + enroulement sur le tambour + marge de sécurité.
• Les cordes doivent être remplacées par paires , gauche/droite identiques.

3) Extrémités et accessoires

• Avec dés à coudre : facile à assembler, boucle résistante.
• Sans cosses : flexible si serré/pressé sur place.

Commander directement :

• 3 mm avec dés à coudre (jeu) · 3 mm sans dés à coudre
• 4 mm avec dés à coudre · 4 mm sans dés à coudre

Informations relatives à la sécurité (lecture obligatoire)

• Les ressorts de torsion sont sous haute tension. Utilisez uniquement des treuils et des équipements de sécurité adaptés. N'utilisez ni tournevis ni imitations.
• Remplacement par paires : remplacez toujours les ressorts et les câbles ensemble (gauche/droite), sinon un mauvais alignement et des dommages consécutifs peuvent survenir.
• Fixez les vis du cône et du tambour : respectez les couples de serrage spécifiés, vérifiez que le cône ne présente pas de marques et ajustez les tambours de manière symétrique.
• Après la modification : vérification de l’équilibre, test des fonctions d’arrêt d’urgence/de sécurité, resserrage/marquage des vis.
• En cas de doute, consultez une entreprise spécialisée – notamment pour les portes industrielles et à grande vitesse.

FAQ

Comment identifier le sens d'enroulement (RHW/LHW) ?
Regardez l'extrémité du ressort : si elle pointe vers le haut à droite et que la spire tourne dans le sens horaire, il s'agit d'un ressort RHW ; si elle pointe vers le haut à gauche, il s'agit d'un ressort LHW .

De combien de précharge mon ressort a-t-il besoin ?
Cela dépend de la hauteur du portail, des tambours et des spécifications des ressorts. Suivez les instructions du fabricant ; en cas de doute, n'hésitez pas à me contacter .

Mon objectif ne restera pas au centre – que dois-je faire ?
L'équilibrage des ressorts est incorrect. Précontraignez correctement le(s) ressort(s) ou vérifiez leurs spécifications. Égalisez la tension du câble des deux côtés.

Câble métallique de 3 mm ou de 4 mm ?
Portes de garage légères : souvent 3 mm. Portes plus grandes/industrielles : généralement 4 mm. Les spécifications du fabricant et le type de tambour sont essentiels.

Pourquoi un accouplement d'arbre réglable ?
Cela facilite l'alignement des arbres et des tambours et compense les petites différences de longueur – particulièrement pratique après des réparations.

Je ne trouve pas exactement la plume que je cherche dans le magasin.
Mesurez le diamètre du fil, le diamètre du ressort, sa longueur et son orientation. À partir de ces valeurs, nous vous proposerons une solution équivalente .
