Vérin de levage ou vérin de lèvre ? Voici comment identifier en 2 minutes quelle pièce hydraulique de votre niveleur est réellement le problème
Si la plate-forme faiblit ou si la lèvre ne fonctionne plus correctement, deviner est la solution la plus coûteuse. Ce guide vous montrera quelle pièce est réellement affectée – et quel produit est maintenant judicieux.
Table des matières ↓
Si le niveleur faiblit, ce n'est pas automatiquement "l'hydraulique" qui est en cause
C'est précisément là que commence l'erreur de raisonnement la plus coûteuse à la rampe de chargement.
Beaucoup voient un mouvement irrégulier, des traces d'huile ou une lèvre qui ne fonctionne pas correctement et disent immédiatement : "Une pièce hydraulique est probablement cassée."
C'est souvent vrai. Mais seulement à moitié.
La question cruciale n'est pas de savoir si une pièce hydraulique est affectée. La question cruciale est : Laquelle ?
Votre installation ne déplace-t-elle plus correctement toute la plate-forme ? Dans ce cas, l'accent est généralement mis sur le vérin de levage. En revanche, si seule la lèvre ne bouge pas correctement ? Alors, il s'agit généralement de vérins à bec basculant, de vérins télescopiques ou du flexible de vérin de lèvre approprié.
Celui qui fait cette distinction économise non seulement du temps. Il évite les mauvais achats, les pièces de rechange inutiles et la deuxième commande classique sous pression.
Les 5 erreurs les plus coûteuses lors du choix des pièces pour les ponts de chargement
1. Traiter la plate-forme et la lèvre comme un seul problème
Les deux se déplacent hydrauliquement – mais pas par le même composant. Celui qui mélange les deux commande souvent à côté du problème.
2. Commander uniquement par fabricant
Loading Systems, Crawford ou Hafa aident à s'orienter. Mais ce qui est décisif, ce sont la longueur de course, le raccordement, le type de construction et la fonction concrète dans le système.
3. Vérifier uniquement le vérin et oublier le flexible
Parfois, ce n'est pas le grand composant qui est le goulot d'étranglement, mais la ligne qui l'y mène. C'est là que de nombreux diagnostics erronés inutiles surviennent.
4. Confondre avance et bec basculant
Une lèvre pivotante fonctionne différemment d'une lèvre télescopique. C'est pourquoi le même vérin ne convient pas.
5. Attendre trop longtemps
Tant que la rampe fonctionne encore, le choix est serein. En cas d'arrêt réel, la décision est presque toujours prise dans la précipitation et est moins bonne.
Vérin de levage ou vérin de lèvre ? Comment bien interpréter le problème
Le bon diagnostic ne commence pas par le produit, mais par le comportement du niveleur.
| Que se passe-t-il sur la rampe ? | Probablement affecté | Ce qui est généralement judicieux | Accès direct |
|---|---|---|---|
| La plate-forme entière ne se lève plus correctement, s'affaisse sous la charge ou semble instable | Vérin de levage / Vérin de levage | Traiter le levage de la plate-forme comme un problème de sécurité et vérifier le composant de levage | Voir les vérins de levage |
| La plate-forme fonctionne, mais la lèvre ne se déplie pas correctement | Vérin à bec basculant / Lèvre pivotante | Pour les lèvres pivotantes, vérifier d'abord le vérin à bec basculant | Voir le vérin à bec basculant 232M |
| La lèvre télescopique ne se déploie pas ou ne se rétracte pas complètement | Vérin télescopique / Lèvre télescopique | Pour les systèmes 233/233M, choisir le vérin télescopique en fonction de la longueur de course | Vérin télescopique 500 mm / Vérin télescopique 1000 mm |
| Traces d'huile ou perte de pression sur le mouvement de la plate-forme | Flexible de vérin de levage | Penser au flexible et au vérin ensemble – pas seulement à la pièce principale visible | Flexible de vérin de levage 620 mm |
| Traces d'huile ou mouvement irrégulier directement sur la fonction de la lèvre | Flexible de vérin de lèvre | Choisir soigneusement la longueur appropriée en fonction de la situation d'installation | 860 mm / 1500 mm / 2000 mm |
| Deux vérins de levage fonctionnent en synchronisation et un jeu de flexibles est nécessaire | Jeu de flexibles pour vérins de levage | Choisir des jeux dédiés plutôt que des pièces individuelles improvisées | Voir le jeu de flexibles 2x1500 mm |
Ces produits ont maintenant le plus grand impact
Il ne s'agit pas ici de techniques de chargement générales, mais des pièces qui font la différence dans ce cas précis de panne.

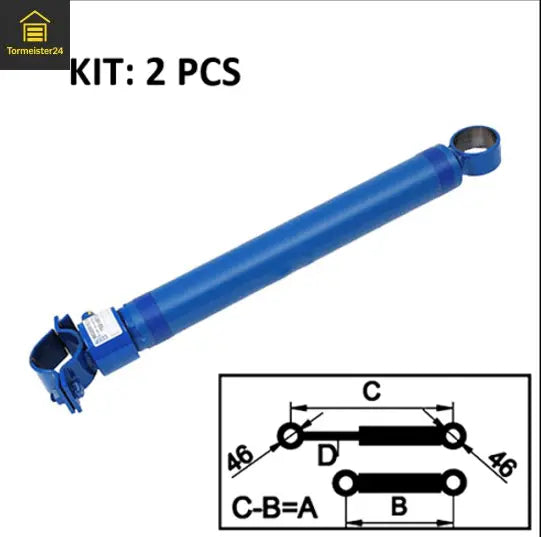

Vérin de levage IDD-LO70
Le choix robuste lorsque la plateforme d'un pont de chargement Loading-Systems doit se lever proprement et que la version 70 mm est requise.
Voir le produitVérin de levage IDD-LO90
Pour les installations très sollicitées, où un simple vérin ne suffit pas, mais où un véritable composant de levage pour charges lourdes est nécessaire.
Voir le produitVérin à bec basculant Loading Systems 232M
La solution appropriée lorsque la plate-forme ne faiblit pas, mais que la lèvre pivotante de votre pont 232M ne fonctionne plus de manière contrôlée.
Voir le produitVérin hydraulique à bec basculant Crawford/Hafa
Performant pour les systèmes Swinglip de Crawford, Hafa et Alsta, lorsque la lèvre ne pivote plus correctement et qu'une course précise de 100 mm est requise.
Voir le produitVérin télescopique 233 / 233M – 500 mm
Pour les lèvres télescopiques, si l'avance est bonne, mais que la course plus courte est requise. Dans ce cas, une estimation grossière ne sert à rien, seule la bonne exécution aide.
Voir le produitVérin télescopique 233 / 233M – 1000 mm
Le bon choix lorsque la longue course télescopique est cruciale et que la lèvre doit se déployer et se rétracter avec précision.
Voir le produitFlexible de vérin de levage 620 mm
Si le côté plateforme est affecté et que le goulot d'étranglement n'est pas le gros vérin, mais la connexion hydraulique à celui-ci.
Voir le produitExemple pratique : Pourquoi "l'hydraulique déraille" ne suffit pas comme diagnostic
Une rampe fonctionne toujours – mais plus correctement.
La plate-forme se lève, mais ne semble pas complètement instable. Le véritable problème n'apparaît qu'à la fin : la lèvre ne se déploie pas correctement et ne se positionne pas de manière fiable.
En fonctionnement, on dit alors rapidement : "Le vérin de levage est fichu."
C'est logique. Mais c'est souvent faux.
Car si le levage de la plate-forme fonctionne en principe, mais que le problème se situe dans le fonctionnement de la lèvre, le vérin de levage n'est pas le premier suspect. Dans ce cas, les vérins d'avance, les vérins à bec basculant ou le flexible de vérin de lèvre approprié sont mis en avant.
Et c'est précisément là que l'on décide si une commande résout le problème – ou ne fait que perdre du temps.
Le bon diagnostic semble presque anodin au quotidien. Le pont fonctionne à nouveau correctement. La lèvre fait ce qu'elle doit faire. L'équipe n'a plus à improviser. C'est exactement ainsi que la technique de chargement devrait fonctionner.
Détails techniques – mais de manière à ce qu'ils soient réellement utiles à l'achat
Vérin de levage : Le cœur de la compensation de niveau
Ces vérins déplacent la plate-forme verticalement. Si le pont devient instable sous charge, ne se soulève pas de manière contrôlée ou faiblit lors de la compensation de niveau, l'attention est portée ici.
Vérin de lèvre : Pas une pièce, mais un groupe fonctionnel
Selon le système, la lèvre se déplace en tant que lèvre pivotante ou lèvre télescopique. C'est pourquoi nous parlons, selon la conception, de vérin à bec basculant ou de vérin télescopique.
Lèvre pivotante n'est pas lèvre télescopique
Pour une lèvre pivotante 232M, un vérin différent est nécessaire que pour une lèvre télescopique 233/233M. C'est pourquoi la forme de construction est plus importante qu'un simple nom de fabricant.
Le flexible est également déterminant pour la fonction
Un vérin adapté est peu utile si la connexion hydraulique est usée, pliée ou choisie dans la mauvaise longueur. C'est pourquoi il faut toujours penser au vérin et au flexible ensemble.
Plaque signalétique, longueur de course et raccordement l'emportent sur la supposition
La sélection la plus sûre ne découle pas d'une intuition, mais des données techniques de votre installation existante. C'est précisément ce qui évite des secondes commandes coûteuses.
Lever les objections – honnêtement et de manière proche de l'achat
"C'est trop technique pour moi."
Ça ne doit pas l'être. Si vous séparez clairement le mouvement de la plate-forme et le mouvement de la lèvre, la première décision est presque déjà prise.
"Nous préférons commander d'abord quelque chose de petit."
C'est précisément ce qui semble économique, mais qui est souvent coûteux. Celui qui commande d'abord le mauvais flexible ou le mauvais vérin paie double plus tard.
"Nous ne connaissons que le fabricant, pas le type de vérin."
Alors ne devinez pas. La plaque signalétique, les photos, la longueur de course et la fonction concrète dans le processus apportent beaucoup plus de clarté que toute supposition.
"La rampe fonctionne encore."
C'est précisément le meilleur moment pour prendre la bonne décision. En cas d'arrêt complet, l'achat se fait presque toujours sous pression et donc moins bien.
Choisissez maintenant la bonne pièce hydraulique plutôt que le prochain mauvais achat
Qu'il s'agisse d'un vérin de levage, d'un vérin télescopique, d'un vérin à bec basculant ou d'un flexible approprié : ce qui compte n'est pas ce qui ressemble, mais ce qui résout correctement votre fonction.
Directement au bon départ
Commencez là où votre problème se situe – au niveau de la plate-forme, de la lèvre ou directement de la connexion hydraulique.
Vérins de levage Vérins à bec basculant & télescopiques Voir les flexibles hydrauliques Demander un conseilFAQ
Comment savoir si le vérin de levage est affecté ?
Si la plate-forme entière ne se lève pas correctement, semble instable sous charge ou si la compensation de niveau ne fonctionne pas de manière contrôlée, l'attention est principalement portée sur le vérin de levage.
Comment savoir si le vérin de lèvre est affecté ?
Si la plate-forme fonctionne en principe, mais que la lèvre ne se déploie pas, ne se rétracte pas ou ne pivote pas correctement, c'est généralement le système de la lèvre qui est concerné, c'est-à-dire les vérins à bec basculant ou les vérins télescopiques.
Quelle est la différence entre un vérin à bec basculant et un vérin télescopique ?
Le vérin à bec basculant déplace une lèvre pivotante. Le vérin télescopique déplace une lèvre télescopique. Les deux font partie de la fonction de lèvre, mais fonctionnent dans des systèmes différents.
Quand ai-je besoin d'un vérin de levage IDD-LO70 ou IDD-LO90 ?
Si votre installation Loading-Systems exige précisément cette exécution de levage. Ce qui est décisif, ce n'est pas seulement le nom du fabricant, mais aussi l'exécution, la longueur de course et les dimensions d'installation.
Pourquoi la longueur de course et le raccordement sont-ils si importants ?
Parce qu'un vérin hydraulique ne fonctionne de manière sûre et propre que s'il est parfaitement adapté mécaniquement et hydrauliquement à l'installation. Une apparence similaire ne suffit pas.
Le flexible peut-il aussi être le seul problème ?
Oui. Surtout en cas de traces d'huile, de perte de pression ou de mouvement irrégulier, le flexible de vérin de levage ou de vérin de lèvre approprié est souvent le véritable goulot d'étranglement.
Qu'est-ce qui est typique pour les Loading Systems 232M ?
Ici, il s'agit souvent de la fonction de la lèvre pivotante. Si la lèvre ne fonctionne pas correctement, le vérin à bec basculant est un point de contrôle central.
Qu'est-ce qui est typique pour les Loading Systems 233 / 233M ?
Dans ces systèmes, l'avance de la lèvre télescopique joue souvent un rôle important. Le vérin télescopique est donc un candidat classique.
Quelles informations dois-je avoir à portée de main avant de commander ?
La plaque signalétique, des photos, la longueur de course, les données de raccordement et la réponse claire à la question : La pièce déplace-t-elle la plate-forme ou la lèvre ?
Puis-je remplacer les vérins et les flexibles moi-même ?
Les travaux sur les systèmes hydrauliques sont liés à la sécurité. La sélection, le remplacement et le montage ne doivent être effectués que lorsque le système est hors pression et par du personnel qualifié.
