Systèmes de chargement 232, 232M ou 233/233M ? Comment commander le bon vérin sans se tromper
La désignation du modèle est similaire. La technologie sous-jacente ne l'est pas. Quiconque confond lèvre pivotante et lèvre télescopique commande rapidement la mauvaise pièce – et paie le double.
Contenu de cette page ↓
La désignation est similaire. L'erreur d'achat est pourtant complètement différente.
C'est exactement là que se produit la plus coûteuse erreur de réflexion au niveau du pont de chargement.
La plaque signalétique indique Loading Systems. Seul un chiffre reste en tête : 232 ou 233. Et comme tout se ressemble un peu, on commande rapidement « le vérin hydraulique adapté ».
Le problème : entre 232, 232M et 233/233M, il n'y a pas que de petites différences dans la pratique. Il s'agit de principes de lèvres différents, de courses différentes, de raccords différents et donc de pièces de rechange complètement différentes.
Celui qui se trompe dans sa commande ne perd pas seulement de l'argent pour la pièce. Il perd du temps, des créneaux de montage et, dans le pire des cas, tout le flux de chargement.
Et c'est précisément pourquoi ce guide est si important : il traduit les numéros de modèle en une décision d'achat claire.
Les 5 erreurs les plus courantes avec Loading Systems 232 / 232M / 233 / 233M
1. Considérer 232 et 232M comme identiques
Les deux noms sonnent presque pareil. Mais les données techniques et le modèle de vérin adapté sont très différents.
2. Confondre 232M avec 233M
Le petit « M » distrait souvent. L'important n'est pas le M, mais de savoir si vous avez une lèvre pivotante ou une lèvre télescopique.
3. Commander uniquement d'après le fabricant
Loading Systems aide à la classification. Pour une sélection sûre, vous avez quand même besoin de la course, du raccord et du type de vérin.
4. Ne regarder que le vérin et oublier le tuyau
Parfois, le vrai problème ne se trouve pas dans le composant principal, mais dans la connexion hydraulique à celui-ci.
5. Commander sous la pression du temps
Ceux qui choisissent au moment de l'arrêt complet commandent souvent à la hâte. Et les commandes hâtives sont presque jamais les plus économiques pour les équipements de chargement.
Loading Systems 232, 232M ou 233/233M : La différence directe
La règle la plus simple est la suivante :
Les modèles 232 et 232M sont orientés vers la lèvre basculante / lèvre pivotante. Les modèles 233 / 233M sont orientés vers l'avance / lèvre télescopique.
| Modèle | Principe de lèvre | Type de vérin adapté | Données importantes | Accès direct |
|---|---|---|---|---|
| Loading Systems 232 | Béquille rabattable / Lèvre pivotante | Vérin hydraulique à béquille rabattable | Course 138 mm, Ø 40 mm, raccord M16 × 1,5 | Voir vérin 232 |
| Loading Systems 232M | Béquille rabattable / Lèvre pivotante | Vérin hydraulique à béquille rabattable | Course 100 mm, Ø 30 mm, raccord G1/4 | Voir vérin 232M |
| Loading Systems 233 / 233M | Avance / Lèvre télescopique | Vérin hydraulique d'avance | Course 500 mm, Ø 25 mm, raccord G3/8 | Voir vérin 500 mm |
| Loading Systems 233 / 233M | Avance / Lèvre télescopique | Vérin hydraulique d'avance | Course 1000 mm, Ø 25 mm, raccord G3/8 | Voir vérin 1000 mm |
Ce que cette aide à la commande vous épargne immédiatement
Moins d'erreurs d'achat
Vous n'achetez pas au feeling, mais selon la logique du modèle, le type de lèvre et les données du vérin.
Moins d'arrêts
Celui qui choisit directement la bonne pièce s'épargne la deuxième commande et les temps d'arrêt inutiles.
Plus de sécurité
Les pièces hydrauliques sur rampe ne sont pas un bricolage. L'ajustement précis n'est pas un extra, mais une obligation.
Prochaines étapes claires
Vous voyez immédiatement si vous devez continuer dans la zone des béquilles, de l'avance, de la course ou du tuyau.
Ces produits résolvent directement les cas typiques 232 / 232M / 233 / 233M
Loading Systems 232 – Vérin à lèvre basculante
Le bon choix si votre lèvre pivotante correspond à la version 232 et que vous avez précisément besoin de la version robuste de 138 mm avec tige de piston de 40 mm.

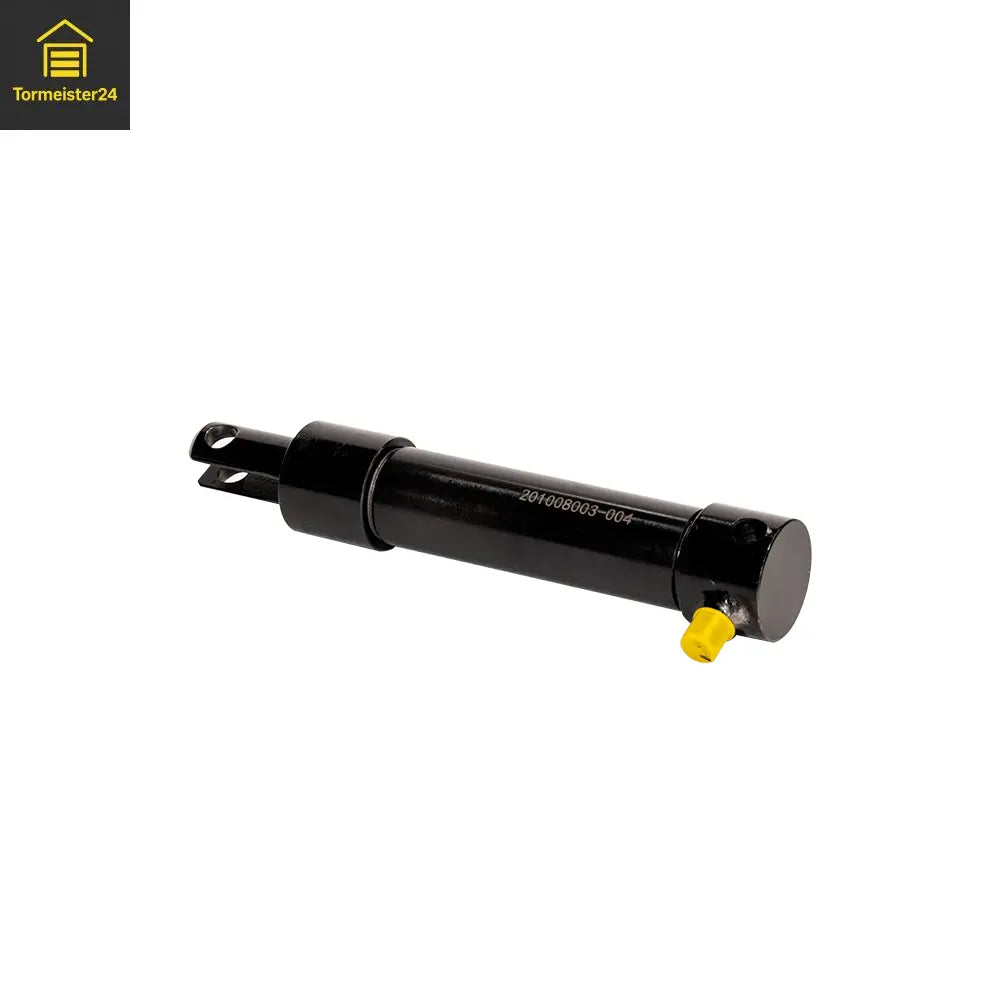

Voir vérin 232Loading Systems 232M – Vérin à lèvre basculante
Parfait si votre pont correspond à la version 232M et que la lèvre doit pivoter correctement – sans l'erreur de confusion typique avec le 233M.
Voir vérin 232MLoading Systems 233 / 233M – Vérin d'avance 500 mm
La solution adaptée si votre lèvre télescopique nécessite une course d'avance plus courte et que 500 mm de course est la bonne exécution.
Voir 500 mmLoading Systems 233 / 233M – Vérin d'avance 1000 mm
Pour les longues courses d'avance et les situations de quai exigeantes où la lèvre télescopique doit s'étendre proprement et loin.
Voir 1000 mmTuyaux de vérin de lèvre 860 / 1500 / 2000 mm
Si le problème ne vient pas du vérin lui-même, mais de la conduite hydraulique de la lèvre. La bonne longueur est cruciale ici pour un montage propre et sans tension.
860 mm 1500 mm 2000 mmTuyau de vérin de levage 620 mm
S'il s'avère que ce n'est pas la lèvre, mais le côté plateforme qui présente des faiblesses hydrauliques. C'est alors que ce tuyau est la meilleure solution.
Voir tuyau de levageKit de tuyaux pour vérin de levage 2×1500 mm
Robuste pour les installations Loading Systems avec deux vérins de levage. Idéal si les deux conduites doivent être remplacées proprement, uniformément et sans tension.
Voir kit de tuyauxSi la plateforme est concernée
Si votre pont a des problèmes non pas au niveau de la lèvre, mais au niveau du levage de la plateforme, passez directement au bon univers de produits.
Voir vérins de levage et de plateformeExemple pratique : l'erreur de modèle classique dans le quotidien du service
Un pont de chargement a des problèmes au niveau de la lèvre. En exploitation, une seule chose est claire : c'est une installation Loading Systems.
À première vue, cela semble simple. À la deuxième, la partie coûteuse commence.
Parce que « 233M » et « 232M » sonnent de manière similaire, on recherche souvent précipitamment un vérin à lèvre basculante – alors que l'installation fonctionne en réalité avec une lèvre télescopique. Le résultat : mauvaise pièce, temps perdu, deuxième commande.
C'est précisément pourquoi la première question n'est pas : « Quel est le fabricant ? »
La première question est : Que fait la lèvre ?
Pivote-t-elle ? Alors vous êtes dans la zone 232-/232M. S'avance-t-elle de manière télescopique ? Alors vous êtes dans la zone 233-/233M.
Cette seule différence permet souvent d'économiser plus d'argent au quotidien que toute réclamation ultérieure.
Différences techniques – mais de manière à ce qu'elles soient vraiment utiles pour l'achat
232 et 232M ne sont pas simplement deux noms pour la même chose
Les deux appartiennent au monde des lèvres pivotantes/béquilles. Mais les données techniques diffèrent considérablement. Ignorer cela conduit rapidement à commander un vérin qui ne convient pas mécaniquement ou hydrauliquement.
233 / 233M signifie avance au lieu de mouvement de pivotement
Ici, il ne s'agit pas d'une lèvre qui s'ouvre, mais d'une avance télescopique. C'est précisément pourquoi les vérins d'avance de 500 mm ou 1000 mm conviennent ici – et non les vérins à béquille classiques.
La course n'est pas un détail
100 mm, 138 mm, 500 mm ou 1000 mm décident directement si le mouvement correspond à la conception de votre pont de chargement. Ici, on ne commande pas « à peu près adapté ».
Le raccord sépare également la bonne commande de la mauvaise
M16 × 1,5, G1/4 ou G3/8 ne sont pas secondaires. C'est précisément là que de nombreuses erreurs d'achat se produisent si seuls le numéro de modèle et le fabricant sont pris en compte.
Toujours penser tuyau et vérin ensemble
Surtout avec les systèmes de chargement, une conduite usée entraîne souvent les mêmes symptômes qu'un vérin faible. C'est pourquoi le tuyau adapté n'est souvent pas un accessoire, mais fait partie de la solution.
Les objections les plus courantes – réponses honnêtes
« Nous commandons simplement par fabricant. »
Ce n'est pas suffisamment sûr pour Loading Systems. Les modèles 232, 232M et 233/233M en particulier montrent à quelle vitesse des noms de modèles similaires mènent à des pièces complètement différentes.
« La lèvre bouge hydrauliquement – un vérin similaire fera l'affaire. »
Malheureusement non. La lèvre pivotante et la lèvre télescopique nécessitent des types de vérins et des données différents.
« Nous ne changeons que le vérin pour l'instant. »
Cela peut être juste. Mais si le tuyau est déjà usé ou monté avec une mauvaise longueur, vous ne résolvez souvent le problème qu'à moitié.
« La rampe fonctionne encore d'une manière ou d'une autre. »
C'est précisément le meilleur moment pour agir. Sous la pression d'une panne réelle, on prend presque toujours de moins bonnes décisions que maintenant.
FAQ
Quelle est la différence entre Loading Systems 232 et 232M ?
Les deux se situent dans la catégorie des béquilles rabattables ou lèvres pivotantes, mais ont des données techniques différentes. C'est pourquoi ils ne doivent pas être traités comme des cas de pièces de rechange identiques.
Quelle est la différence entre 232M et 233M ?
Dans le contexte des pièces de rechange présenté ici, 232M désigne une lèvre pivotante/béquille rabattable. 233M appartient au monde de l'avance ou des lèvres télescopiques. C'est cette différence qui détermine le type de vérin adapté.
Quand ai-je besoin du vérin d'avance de 500 mm au lieu de celui de 1000 mm ?
Cela dépend de la version de votre installation 233-/233M et de la course d'avance réelle. La course et les dimensions d'installation doivent correspondre précisément au pont existant.
Pour les modèles 232 ou 232M, le tuyau peut-il également être défectueux ?
Oui. Surtout si la lèvre réagit encore globalement, mais de manière instable ou avec des traces d'huile, le tuyau de vérin de lèvre approprié doit toujours être vérifié.
Que faire si ce n'est pas la lèvre, mais la plateforme qui pose problème ?
Alors, passez mentalement du système de lèvre au domaine des vérins de levage. Il ne s'agit plus de béquille rabattable ou d'avance, mais du levage de la plateforme.
Une photo de la plaque signalétique suffit-elle pour la sélection ?
Une photo de la plaque signalétique est un bon début. Des photos supplémentaires de la lèvre, du vérin installé et du raccord sont encore mieux. Cela réduit considérablement les erreurs d'achat.
Puis-je commander uniquement d'après le numéro de modèle ?
Il est préférable de ne pas le faire. Le numéro de modèle, le principe de la lèvre, la course et le raccord, ensemble, permettent une sélection sûre.
Puis-je remplacer moi-même les vérins hydrauliques ou les tuyaux ?
Les travaux sur les systèmes hydrauliques sont liés à la sécurité. Le remplacement et le montage ne doivent être effectués que sans pression et par du personnel qualifié.
Choisissez maintenant la bonne pièce au lieu de la prochaine erreur d'achat
Que ce soit 232, 232M ou 233/233M : l'important n'est pas ce qui sonne de manière similaire, mais ce qui correspond techniquement à votre pont de chargement.
Vérins à béquille et d'avance Voir les tuyaux hydrauliques Demander conseil
