G1/4, M16×1,5 ou G3/8 ? Comment trouver le bon raccord pour votre niveleur de quai Loading Systems

Si le cylindre convient mais pas le filetage, vous n'avez pas acheté une pièce de rechange, mais commandé un arrêt. Ce guide vous montre comment identifier le bon filetage de raccordement et choisir immédiatement le produit approprié.

Contenu de cette page ↓
  1. Pourquoi un mauvais filetage coûte cher
  2. Les erreurs de commande les plus fréquentes
  3. M16×1,5, G1/4 ou G3/8 en comparaison directe
  4. Accéder directement aux produits correspondants
  5. Exemple pratique du service
  6. Technique expliquée de manière compréhensible
  7. Questions fréquentes

Un filetage de raccordement incorrect semble petit. Ses conséquences ne le sont pas.

De nombreuses erreurs de commande de pièces pour les niveleurs de quai ne concernent pas les grandes pièces.

Elles se produisent à un endroit qui semble inoffensif : le raccord.

Le cylindre semble convenir. La course semble correcte. Le fabricant est le bon. Et puis tout échoue à cause du filetage.

C'est là que la partie coûteuse commence. Non pas parce que le filetage semble si important, mais parce que sans un raccordement adapté, une installation propre, une étanchéité sûre et une mise en service rapide sont impossibles.

C'est le moment où « commander rapidement une pièce de rechange » se transforme soudainement en une intervention de service supplémentaire ou un deuxième panier.

Important : Chez Loading Systems, le numéro de modèle ne suffit pas. La fonction, la course et le bon filetage de raccordement sont toujours décisifs.

Les 5 erreurs de raisonnement les plus coûteuses concernant les filetages de raccordement

1. « Loading Systems est Loading Systems »

C'est précisément ce qui est faux. Les modèles 232, 232M et 233/233M utilisent des logiques de raccordement différentes.

2. Ne regarder que le fabricant

Le fabricant aide à orienter. Mais la commande sûre n'est obtenue qu'avec le filetage, la course et la fonction.

3. Mélanger G1/4 et G3/8

Les deux ressemblent à des filetages de tuyauterie. Mais en pratique, c'est précisément la différence entre compatible et inutilisable.

4. Penser le flexible séparément du cylindre

Si le raccordement du cylindre est clair, mais que le flexible ou le concept d'adaptateur ne correspondent pas, le problème n'est pas encore résolu.

5. Commander sous pression

Plus l'achat est précipité, plus il est fréquent de commander au feeling. Et le feeling est un mauvais conseiller pour les filetages.

M16×1,5, G1/4 ou G3/8 ? Comment identifier correctement votre installation

Si vous connaissez le modèle de votre niveleur de quai Loading Systems, vous trouverez rapidement la bonne direction.

Modèle / Domaine Fonction Raccord typique Ce qui convient le plus souvent Accès direct
Loading Systems 232 Béquille rabattable / Lèvre pivotante M16×1,5 Vérifier le cylindre de béquille rabattable 232 correspondant, comparer exactement le raccord Voir les cylindres 232
Loading Systems 232M Béquille rabattable / Lèvre pivotante G1/4 Classer correctement les cylindres 232M avec raccord G1/4 Voir les cylindres 232M
Loading Systems 233 / 233M Avance / Lèvre télescopique G3/8 Choisir un cylindre d'avance avec une course de 500 mm ou 1000 mm 500 mm / 1000 mm
Flexibles hydrauliques Loading Systems Connexion hydraulique Selon la situation de montage Choisir la longueur de flexible appropriée pour la plateforme ou la lèvre Voir la catégorie de flexibles
Conversion / Adaptation Adaptation de 1/4" BSP Dépend de l'existant Utiliser le kit de flexibles 1/4" BSP uniquement avec une logique d'adaptateur appropriée Voir le kit d'adaptateurs 2
La règle rapide : 232 s'oriente vers M16×1,5. 232M s'oriente vers G1/4. 233/233M s'oriente vers G3/8. Ce n'est qu'après cela que vient la sélection du produit.

Ces produits résolvent directement les questions les plus fréquentes sur les filetages et les raccords

Vérin de béquille rabattable Loading Systems 232

Le bon choix si votre lèvre pivotante fait partie de la version 232 et que vous souhaitez remplacer proprement la version robuste avec M16×1,5.

Voir le cylindre 232

Vérin de béquille rabattable Loading Systems 232M

Parfait si votre installation est une 232M et que le choix doit échouer sur le raccord G1/4 – mais qu'il n'échoue justement pas.

Voir le cylindre 232M

Vérin d'avance Loading Systems 233 / 233M – 500 mm

La solution propre pour les lèvres télescopiques avec une course d'avance plus courte et une logique de raccordement G3/8.

Voir 500 mm

Vérin d'avance Loading Systems 233 / 233M – 1000 mm

Lorsque de longues courses d'avance sont nécessaires, seule la version 1000 mm appropriée apporte vraiment la tranquillité au processus d'accostage.

Voir 1000 mm

Kit de flexibles hydrauliques 1/4" BSP

Idéal pour les applications générales de technique de quai. La seule chose décisive est : ne pas monter à l'aveuglette, mais bien réfléchir à la logique de raccordement de votre installation.

Voir le kit 1/4" BSP

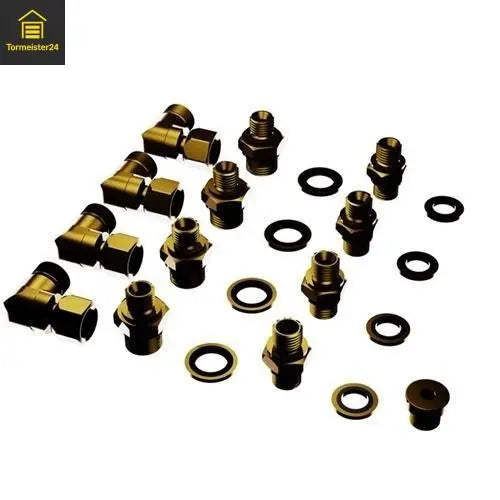

Kit d'adaptateurs 2 pour Hymeca & Loading Systems

Le bon choix si vous souhaitez adapter le kit de flexibles 1/4" BSP de manière professionnelle aux installations Loading Systems appropriées.

Voir le kit d'adaptateurs 2

Flexible de vérin de levage 620 mm

Si la zone de travail est la plateforme et non la lèvre, commencez ici de manière beaucoup plus judicieuse qu'avec le mauvais article pour la lèvre.

Voir le flexible de levage

Flexibles de vérin de lèvre 860 / 1500 / 2000 mm

Si la fonction de la lèvre est affectée, ce n'est pas n'importe quel flexible qui compte, mais la bonne longueur pour un montage propre et sans tension.

860 mm 1500 mm 2000 mm

Exemple pratique : la différence coûteuse entre G1/4 et G3/8

Une entreprise a une rampe Loading Systems avec un problème de lèvre.

Dans l'équipe, une seule chose est claire : c'est un problème hydraulique au niveau de la lèvre.

Le premier réflexe est typique : commander rapidement le cylindre d'avance, car "233M" résonne quelque part en arrière-plan. Le problème : l'installation est en réalité une 232M avec une lèvre pivotante.

Cela signifie : mauvais type de cylindre, mauvaise logique de mouvement et, en plus, le mauvais filetage de raccordement.

C'est exactement ainsi que naissent les deuxièmes commandes.

La meilleure question n'est pas : « Quelle pièce ressemble à celle-ci ? » La meilleure question est : Quel mouvement effectue la lèvre – et quel filetage est réellement sur l'installation ?

À partir de là, l'incertitude se transforme en une commande propre. Et c'est précisément ce qui fait gagner du temps, des nerfs et des improvisations coûteuses sur la rampe.

Détails techniques – mais de manière à ce qu'ils aident réellement à l'achat

M16×1,5 n'est pas juste « n'importe quel raccord »

Si votre installation est de type Loading Systems 232, ce schéma de raccordement est une indication forte. C'est précisément pourquoi il ne doit pas être confondu avec les filetages G.

Le G1/4 se trouve généralement dans le monde 232M

De nombreuses erreurs d'achat se produisent ici, car les noms 232 et 232M sont phonétiquement proches. Techniquement, ils ne le sont pas.

Le G3/8 appartient au monde de l'avance des 233 / 233M

Si votre lèvre télescopique s'étend et se rétracte proprement, vous avez besoin de la logique d'avance. Et là, le schéma de raccordement est un élément central du choix sûr.

Un kit de flexibles ne résout pas automatiquement toutes les questions de raccordement

Le kit de flexibles BSP 1/4" est puissant. Mais il ne l'est vraiment que si le raccord et le côté adaptateur correspondent à votre installation.

Les adaptateurs ne sont pas des solutions provisoires

Un kit d'adaptateurs approprié est précisément la solution propre lorsque vous souhaitez adapter professionnellement une installation existante à la logique de flexibles appropriée.

Règle d'or : D'abord vérifier le mouvement. Puis vérifier le modèle. Puis vérifier le filetage. Et seulement ensuite commander.

Réfuter les objections – honnêtement et directement

« Nous commandons simplement par numéro de modèle. »

C'est un bon début, mais pas une conclusion sûre. Pour les 232, 232M et 233/233M, le filetage de raccordement est déterminant pour l'achat.

« Un adaptateur ressemble à une solution de bricolage. »

Seulement s'il est mal choisi. Un kit d'adaptateurs correct est le pont propre entre la logique du flexible et le raccord de l'installation.

« Nous avons juste besoin d'un flexible, n'importe lequel, et vite. »

C'est précisément cette attitude qui transforme une petite maintenance en deux commandes. Flexible, longueur et raccord vont toujours ensemble.

« L'installation fonctionne encore d'une manière ou d'une autre. »

C'est donc le meilleur moment. Tant qu'il y a du mouvement, on prend de meilleures décisions qu'en cas d'arrêt complet.

Choisissez maintenant le bon filetage au lieu du prochain mauvais achat

Que ce soit M16×1,5, G1/4 ou G3/8 : la bonne pièce ne se reconnaît pas à sa ressemblance, mais à la façon dont elle s'adapte parfaitement à votre installation.

Accès direct aux produits correspondants

Commencez là où votre installation se situe réellement : au niveau de la lèvre pivotante, de l'avance ou de la connexion hydraulique.

Vérins de béquille rabattable et d'avance Voir les flexibles hydrauliques Kit d'adaptateurs 2 Demander un conseil

FAQ

Quel est le filetage de raccordement du Loading Systems 232 ?

Dans la version présentée ici du vérin de béquille rabattable 232, le filetage est M16×1,5. C'est précisément pourquoi l'installation ne doit pas être confondue avec les 232M ou 233/233M.

Quel est le filetage de raccordement du Loading Systems 232M ?

Pour le vérin de béquille rabattable 232M visible, le filetage est G1/4. C'est une différence centrale par rapport à la version 232.

Quel est le filetage de raccordement des 233 et 233M ?

Pour les vérins d'avance visibles des Loading Systems 233 / 233M, le filetage est G3/8. Cela correspond au monde de l'avance ou des lèvres télescopiques.

Quand le kit d'adaptateurs 2 est-il utile ?

Si vous souhaitez adapter le kit de flexibles BSP 1/4" visible à des installations appropriées des marques Hymeca, Loading Systems, Campisa ou Hörmann Dynaseal.

Puis-je simplement commander le kit de flexibles 1/4" BSP ?

Pas à l'aveuglette. Le kit est puissant, mais il n'est le bon choix que si le schéma de raccordement et, le cas échéant, la logique d'adaptateur correspondent à votre installation.

Comment savoir si j'ai besoin d'un flexible de lèvre ou de levage ?

Si la plateforme est concernée, optez pour le flexible de vérin de levage. Si la lèvre pose problème, optez pour le flexible de vérin de lèvre.

Pourquoi le numéro de modèle seul ne suffit-il souvent pas ?

Parce que la fonction, la course et le filetage de raccordement doivent également être corrects. C'est précisément cette combinaison qui évite les erreurs d'achat.

Quelles informations devrais-je avoir à portée de main avant de commander ?

Plaque signalétique, photo du cylindre, photo du raccord, course et l'information si votre lèvre pivote ou avance télescopiquement.

Puis-je remplacer les flexibles hydrauliques et les vérins moi-même ?

Les travaux sur les systèmes hydrauliques sont liés à la sécurité. Le montage et le remplacement ne doivent être effectués que lorsque la pression est coupée et par un personnel qualifié.
