SKU: 3284

Lagerplatte geschlossen mit Lager | 161×297 mm | links | 15 mm Versatz | 1" Welle | Industrie verzinkt | Art. 3284

€29,51

inkl. MwSt. Versand wird beim Checkout berechnet.

Einheiten

Beschreibung

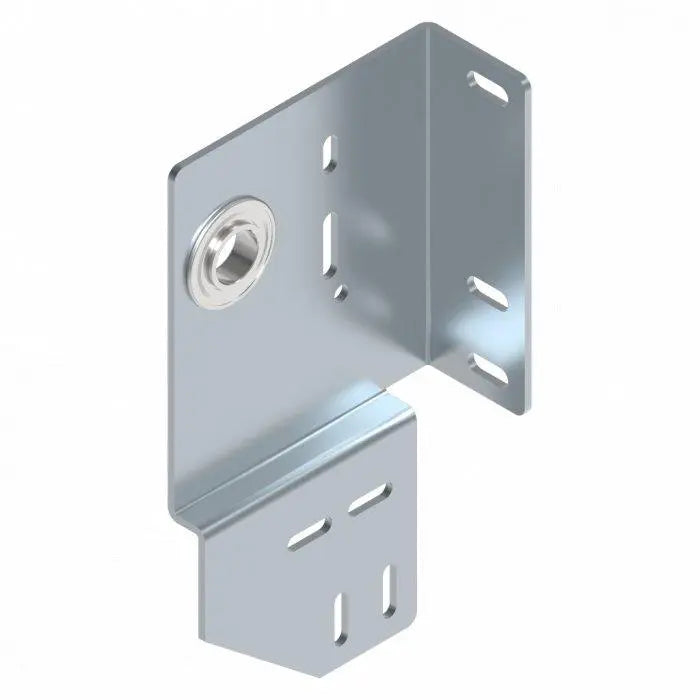

Lagerplatte geschlossen 161×297 mm | mit Lager | links | 15 mm Versatz | 1" Welle

Die geschlossene Lagerplatte 3284 (links) ist ein hochbelastbares Industriebauteil zur exakten Fixierung von C-Profilen. Mit integriertem Lager, 15-mm-Versatz und 4-mm-Stahlkonstruktion sorgt sie für präzise Führung und maximale Stabilität in Industrie- und Sektionaltoranlagen.

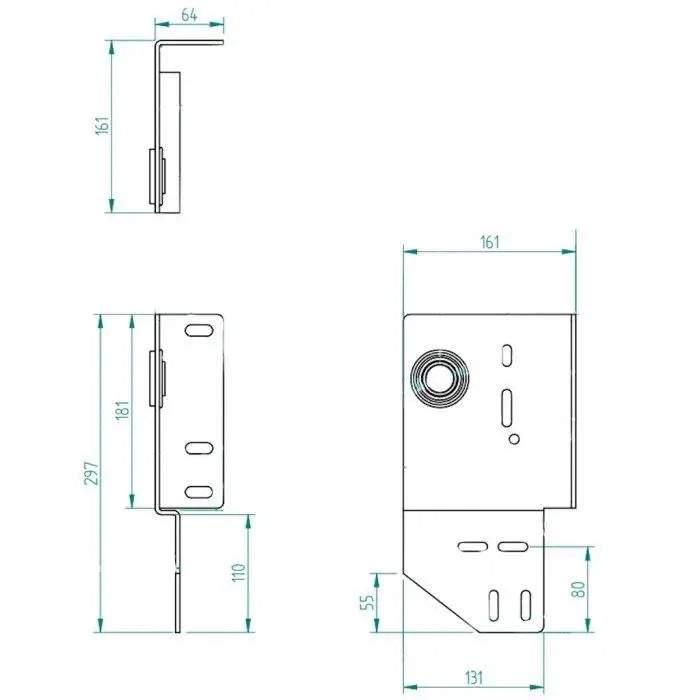

🔧 Technische Daten

Artikel-Nr.:
3284

Seite:
Links

Länge:
161 mm

Höhe:
297 mm

Material:
Verzinkter Stahl

Dicke:
4 mm

Wellentyp:
1" (25,4 mm)

Versatz:
15 mm

Herzmaß:
127 mm

Innendurchmesser Lager:
51,2 mm

Tiefe:
64 mm

Ausführung:
Geschlossen mit Lager

Gewicht:
1,72 kg

Einsatzbereich:
C-Profil-Führung, Sektionaltore, Industrietore

💪 Vorteile & Eigenschaften

Mit integriertem Lager – sofort einsetzbar
15 mm intelligenter Versatz → perfekte C-Profil-Ausrichtung
Linke Ausführung für klare Montageseite
4-mm-Stahlkonstruktion für maximale Stabilität
Verzinkt → langlebiger & korrosionsbeständiger Oberflächenschutz
Sorgt für spielfreie Verbindung der Schienensysteme
Tormeister 24 steht für geprüfte Arbeitssicherheit & Industriequalität

⚙️ Anwendung & Montage

Die Lagerplatte 3284 wird auf der linken Torseite verbaut und fixiert das C-Profil in optimaler Position. Das integrierte Lager sorgt für sichere, ruhige Führung der 1"-Welle und hält die gesamte Mechanik spielfrei.

Der 15-mm-Versatz stellt sicher, dass vertikale und horizontale Schienen exakt ausgerichtet werden – ein entscheidender Punkt für langlebigen und störungsfreien Torlauf.

Sicherheits-Hinweis: Lager- und Wellenarbeiten gehören zu den gefährlichsten Tätigkeiten an Toranlagen. Nur geschulte Fachkräfte dürfen diese Bauteile montieren. Hohe Vorspannkräfte = akute Unfallgefahr!

🏁 Praxisbeispiel

Bei einer Industrietoranlage wurde die linke Lagerplatte 3284 eingesetzt, um ein beschädigtes C-Profil zu ersetzen. Das neue Lager sorgte für deutlich ruhigeren Torlauf, bessere Schienenführung und längere Lebensdauer der Mechanik.

🔗 Passende Kategorien & Zubehör

❓ FAQ

Ist ein Lager integriert?

Ja, die Lagerplatte wird komplett mit verbautem Lager geliefert.

Warum genau 15 mm Versatz?

Damit das C-Profil exakt sitzt und Schienen perfekt fluchten – verhindert Verzug & Ruckeln.

Für welche Torseite?

Für die linke Torseite (von innen betrachtet).

🛒 Jetzt Lagerplatte 3284 bestellen

Sichern Sie sich die geschlossene Lagerplatte 161×297 mm links – ideal für Industrie- und Sektionaltoranlagen.
