SKU: 3280

Lagerplatte geschlossen mit Lager | 120×256 mm | links | 15 mm Versatz | 1" Welle | Industrie verzinkt | Art. 3280

€25,30

inkl. MwSt. Versand wird beim Checkout berechnet.

Einheiten

Beschreibung

Lagerplatte geschlossen 120×256 mm | mit Lager | links | 15 mm Versatz | 1" Welle

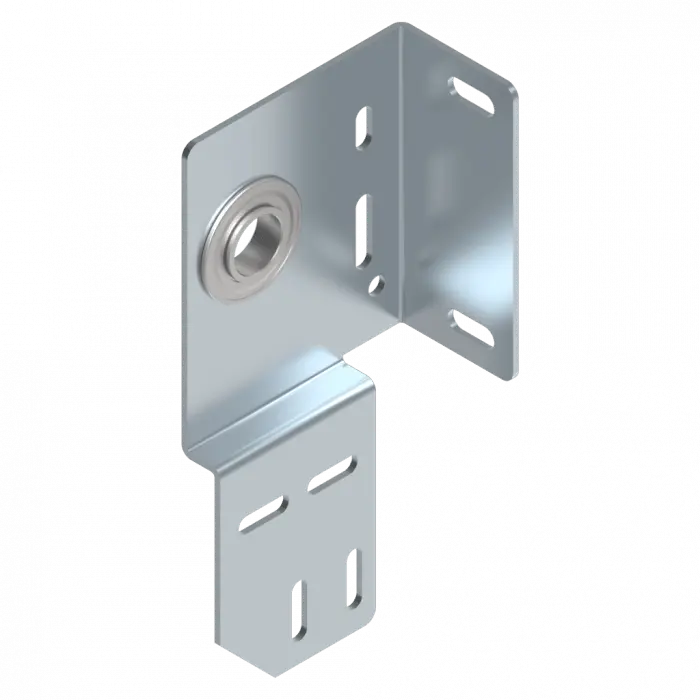

Die geschlossene Lagerplatte 3280 ist ein kompaktes, aber extrem stabiles Industrie-Bauteil. Mit ihrem integrierten Lager, der 1"-Wellenaufnahme und dem intelligenten 15-mm-Versatz fixiert sie das C-Profil präzise und sorgt für eine ruhige, belastbare Schienenführung.

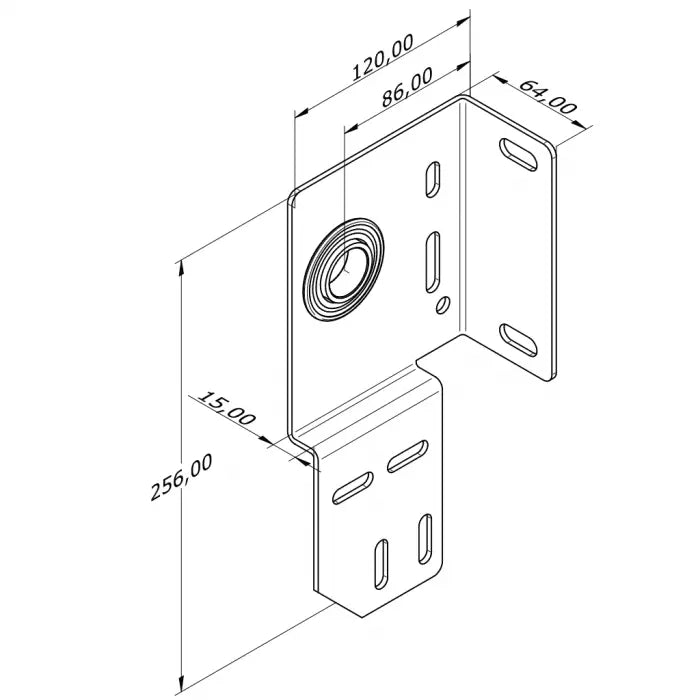

🔧 Technische Daten

Artikel-Nr.:
3280

Montageseite:
Links

Länge:
120 mm

Höhe:
256 mm

Material:
Verzinkter Stahl

Dicke:
4 mm

Wellenaufnahme:
1" (25,4 mm)

Lager-Ø:
51,2 mm

Versatz:
15 mm

Herzmaß:
86 mm

Tiefe:
64 mm

Gewicht:
0,86 kg

Ausführung:
Geschlossen, mit integriertem Lager

Einsatzbereich:
C-Profil-Fixierung & Sektionaltore im Industrieumfeld

💪 Vorteile & Eigenschaften

Mit integriertem Kugellager — sofort einsatzbereit
15-mm-Versatz für präzise C-Profil-Ausrichtung
Linke Ausführung – klare Einbaurichtung (innen betrachtet)
4-mm-Stahlkonstruktion für langlebige, industrielle Beanspruchung
Verzinkt → starker Korrosionsschutz
Stützt die Welle sicher und reduziert Vibrationen & Verwindungen
Tormeister 24 steht für geprüfte Qualität & höchste Arbeitssicherheit

⚙️ Anwendung & Montage

Die Lagerplatte 3280 wird auf der linken Torseite verbaut und verbindet das C-Profil kraftschlüssig mit der Torrahmenstruktur. Das integrierte Lager nimmt die 1"-Welle sicher auf und sorgt für einen stabilen, spielfreien Torlauf.

Der 15-mm-Versatz ermöglicht eine exakte, spannungsfreie Ausrichtung zwischen vertikalen und horizontalen Führungsschienen.

Sicherheits-Hinweis: Alle Arbeiten an Lagerpunkten, Wellen und C-Profil-Schienen müssen von qualifiziertem Fachpersonal durchgeführt werden. Vorspannkräfte & Hebelwirkungen können lebensgefährlich sein!

🏁 Praxisbeispiel

Bei einem Industrie-Sektionaltor mit hoher Nutzungsfrequenz wurde die linke Lagerplatte 3280 montiert. Durch die präzise Ausrichtung der Schienen und die stabile Lagerung der 1"-Welle verringerte sich die Vibration deutlich, der Torlauf wurde ruhiger und der Verschleiß reduziert.

🔗 Passende Kategorien & Zubehör

❓ FAQ

Ist das Lager bereits integriert?

Ja, die Lagerplatte wird komplett mit vormontiertem Lager geliefert.

Warum 15 mm Versatz?

Damit das C-Profil exakt sitzt und Schienen perfekt fluchten — für ruhigen Torlauf.

Für welche Torseite geeignet?

Für die linke Torseite (Innenansicht).

🛒 Jetzt Lagerplatte 3280 bestellen

Sichern Sie sich die geschlossene Lagerplatte 120×256 mm links — industrielle Spitzenqualität für professionelle Tormechanik.
