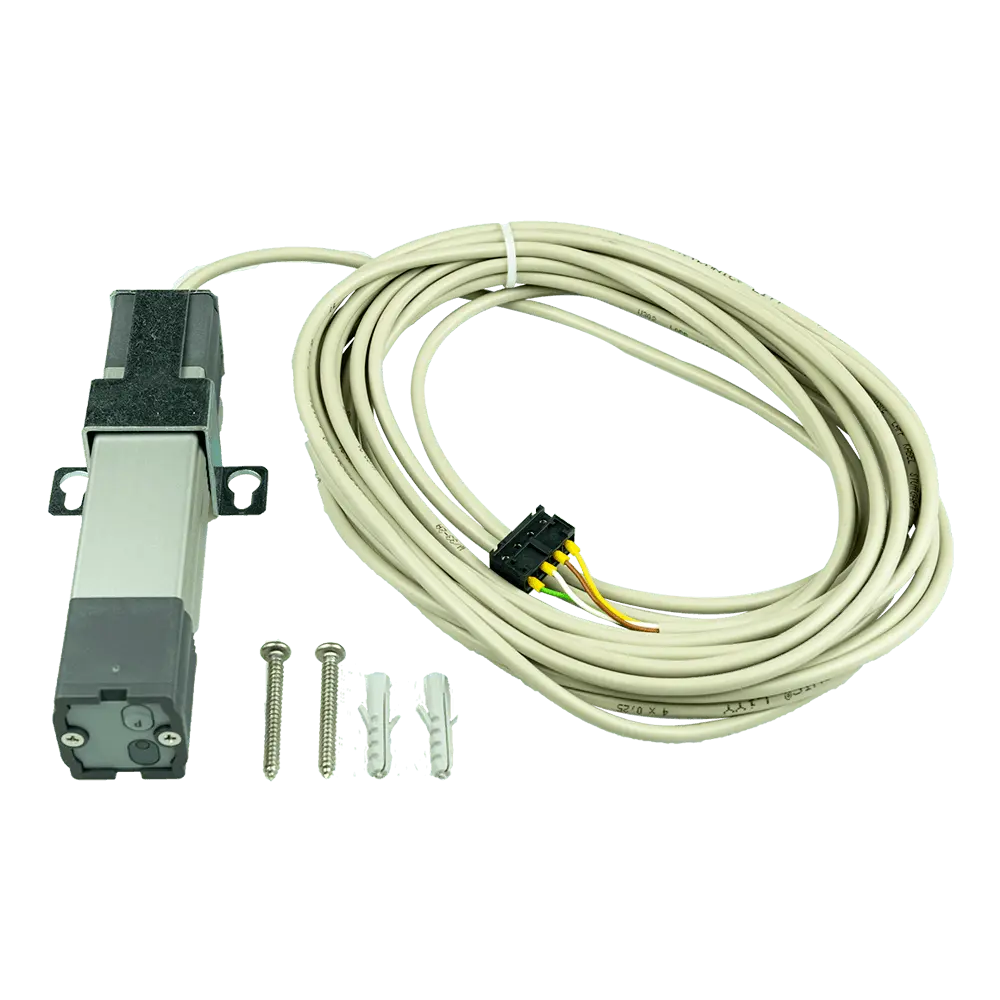

Récepteur Hörmann 3 canaux HEI 3 – 868 MHz BiSecur – commande de portail

Description du récepteur 3 canaux Hörmann HEI 3, BiSecur

Le récepteur 3 canaux HEI 3 868 MHz BiSecur (868-BS) de Hörmann convient comme récepteur pour la commande d'un opérateur de portail d'entrée ou d'un opérateur de porte de garage. Il utilise la fréquence 868 MHz et le cryptage BiSecur développé par Hörmann. Il peut être utilisé pour transmettre des commandes au portail à distance. Ces commandes comprennent par exemple l'ouverture et la fermeture du portail lors de l'entrée en voiture ou une fonction de vantail piéton pour les opérateurs de portails battants. Avec ses 3 canaux, jusqu'à trois fonctions peuvent être exploitées sur un seul variateur. Même les opérateurs Hörmann plus anciens peuvent être convertis à la norme radio BiSecur 868 MHz.

Données techniques

• Fréquence : 868,3 MHz
• Cryptage : BiSecur
• Jusqu'à 3 fonctions peuvent être contrôlées (ouverture/fermeture, ouverture partielle/passage du vantail, allumage/extinction de la lumière)
• pour une plage stable, si les conditions structurelles l'exigent
• Boîtier : aluminium avec capuchons en plastique
• avec câble de raccordement de 7 m, 4 conducteurs
• Classe de protection : IP 65
• Plage de température : -20 à +60 °C
• Tension de fonctionnement : 24 V CC
• Fonction : Impulsion
• Dimensions en mm (L x H x P) : 140 x 30 x 32

Le HEI 868-BS a une portée stable et peut assurer une réception fiable même dans des conditions structurelles difficiles. Le récepteur est logé dans un boîtier en aluminium avec des capuchons en plastique et répond aux exigences de la classe de protection IP 65. L'appareil est donc protégé contre les contacts, la poussière et les jets d'eau. Il peut également supporter des températures allant de -20 °C en hiver à +60 °C en été. Le HEI 3 868-BS est donc idéal pour une installation en extérieur. Avec une taille de 140 mm x 30 mm x 32 mm (L x H x P) et une tension de fonctionnement de 24 V DC (courant continu), le récepteur dispose d'un câble de connexion à 4 fils de 7 m de long.

Le HEI 3 868-BS ne peut être utilisé qu'avec les opérateurs Hörmann et ne peut être utilisé qu'avec les émetteurs Hörmann appropriés. Selon la conception et les capacités techniques de l'entraînement électrique, jusqu'à trois fonctions peuvent être utilisées via la commande par impulsions. Par défaut, l'ouverture et la fermeture se font par impulsion radio. Selon le modèle, la fonction de contrôle de l'éclairage de l'entraînement ou la fonction d'ouverture partielle/commande des vantaux passifs peuvent être ajoutées.

Émetteurs et générateurs d'impulsions compatibles pour le HEI 3 868-BS

Le récepteur 3 canaux Hörmann HEI 3 868-BS est utilisé pour la commande radio à l'aide d'un émetteur portatif. Les émetteurs, comme le récepteur, doivent avoir la norme radio BiSecur 868 MHz.

Émetteur portatif Hörmann 868 MHz BiSecur :

• Émetteur manuel Hörmann HS 1, BiSecur, noir texturé
• Émetteur manuel Hörmann HS 4, BiSecur, noir texturé
• Émetteur manuel Hörmann HS 5, BiSecur, noir texturé
• Émetteur manuel Hörmann HSD 2, BiSecur , disponible en aspect chromé
• Émetteur manuel Hörmann HSE 1, BiSecur, noir texturé
• Émetteur manuel Hörmann HSE 2, BiSecur, noir brillant
• Émetteur manuel Hörmann HSE 4, BiSecur, noir texturé
• Émetteur manuel Hörmann HSE 4, BiSecur, structure entièrement noire
• Émetteur manuel Hörmann HSP 4, BiSecur, noir
• Émetteur manuel Hörmann HSZ 1, BiSecur, noir
• Émetteur manuel Hörmann HSZ 2, BiSecur, noir
• Émetteur de sécurité Hörmann HSS 4, BiSecur, rouge brillant

Autres générateurs d'impulsions Hörmann 868 MHz BiSecur :

• Bouton-poussoir intérieur radio Hörmann FIT 2-1, BiSecur
• Lecteur d'empreintes digitales radio Hörmann FFL 25-1 BS
• Clavier à code radio Hörmann FCT 3-1 BS
• Clavier à code radio Hörmann FCT 10, BiSecur

Utilisez les opérateurs Hörmann avec le HEI 3 868-BS

Avec le HEI 3 868-BS, presque tous les anciens opérateurs Hörmann peuvent être équipés ultérieurement d'un cryptage BiSecur sécurisé. Cependant, il n'est pas possible d'interroger la position de la porte comme c'est le cas avec les entraînements actuels. Cela ne serait possible qu'avec un récepteur relais 2 canaux Hörmann HET-E2, BiSecur, bidirectionnel et l'utilisation simultanée d'une carte adaptateur universelle Hörmann UAP 1 et uniquement avec des entraînements adaptés.

Ouvre-portails compatibles pour le récepteur :

• SupraMatic E/P/HT
• ProMatic (sauf batterie)
• RollMatic
• RotaMatic
• RotaMatic P/PL/Batterie-Solaire
• VersaMatic
• VersaMatic P/Batterie Solaire
• LineaMatic
• LinaMatic P/H/Batterie solaire
• DTH 700/DTU 250
• STA 90/180/220/400
