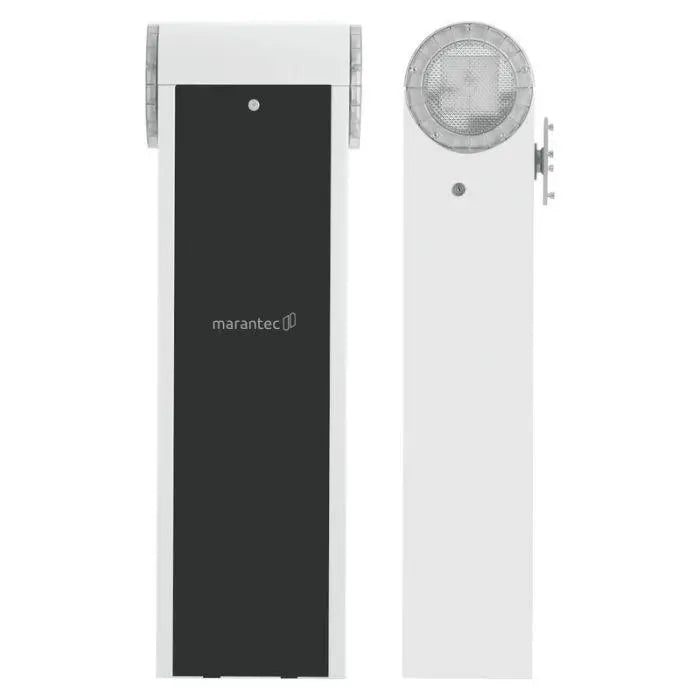

Marantec Parc PA68 pour barrières jusqu'à 8 m, moteur 24 V CC, 1 100 cycles par jour

Nos systèmes de stationnement sont flexibles et adaptables. Vous n’êtes pas limité à une seule voie d’accès, ni au contrôle d’accès via des barrières. Vous pouvez également équiper et gérer des parkings souterrains sécurisés avec des portes enroulables.

Contenu de la livraison :

• Groupe moteur avec ressorts, support de flèche, éclairage LED intégré et système de contrôle intégré CBX10324
• Matériel de montage

Drive – Caractéristiques :

• Engrenage métallique robuste
• Connexion indirecte du moteur pour protéger le réducteur des dommages (PA3F, PA68)
• Interrupteurs de fin de course sans contact
• L'arbre peut être monté sur le côté droit ou gauche
• Feu clignotant bicolore vert/rouge installé des deux côtés
• Récepteur radio intégré bi.linked 868 MHz
• Convient à un usage commercial et privé intensif

Contrôle – Fonctions :

• Détection d'obstacles en fonction du courant avec marche arrière
• Démarrage progressif/arrêt progressif/fonctionnement progressif
• Fonction de fermeture automatique
• Le temps d'ouverture de la porte et le temps de pré-avertissement peuvent être programmés séparément
• Durée d'éclairage programmable et commutable par radio
• Ouverture partielle programmable
• Les vitesses de fonctionnement OUVERTES et FERMÉS peuvent être programmées séparément
• Les positions de fonctionnement progressif OUVERT et FERMÉ peuvent être programmées séparément
• Vitesse de fonctionnement en douceur OUVERTURE et FERMETURE programmables séparément
• Compteur de cycles
• Intervalle de maintenance programmable
• Signalisation d'erreur
• Fonction de réinitialisation simple (réinitialisation complète)

Contrôle – Fonctionnement :

• Même logique de programmation pour tous les contrôleurs - CBX102B, CBX10224 et CBX20224
• 2 menus : simple et avancé – pour une programmation facile mais une installation personnalisable individuellement
• Programmation et rapport d'état via affichage LED

Contrôle – structure et connexion :

• Récepteur radio intégré bi.linked 868 MHz
• Connexion (conventionnelle) pour boutons
• Connexion (conventionnelle) pour barrière lumineuse 4 fils OUVERTE et FERMEE
• Connexion (conventionnelle) pour circuit de maintien
• Connexion (conventionnelle) pour bande de contact 8,2 kOhm
• Raccordement (conventionnel) pour feu de signalisation 24 V DC
• Raccordement (conventionnel) pour serrure électrique 12 V AC
• Connexion pour batterie de secours
• Sortie 24 V DC, max. 250 mA
• Données descriptives du produit
  Type de connexion conventionnel

  Niveau de pression acoustique continu (max.) [dB(A)] 70

  Encodeur Oui

  Classe de protection IP54
  Domaine d'application
  Longueur de l'arbre (max.) [m] 8

  Température (min./max.) [°C] -20/55
  Données de performance
  Couple de sortie [Nm] 305

  Mode de fonctionnement (temps de service) S2 - 8 min

  Puissance du moteur [kW] 0,1

  Temps d'ouverture (min.) [s] 6

  Cycles par jour (max.) jusqu'à 6 m de longueur de barrière 2 100

  Cycles par jour (max.) jusqu'à 8 m de longueur de barrière 1 100
  Données électriques
  Tension de fonctionnement [V] 24 V-DC

  Type de tension de fonctionnement CC

  Tension du moteur [V] 24 V-DC
  Dimensions et poids
  Poids [kg] 67

  Dimensions (LxHxP) [mm] 280x1,188x450
  CBX10324
  Données descriptives du produit
  Fréquence radio 868 MHz

  Technologie sans fil bi.linked

  Classe de protection IP00

  Classe de protection I
  Domaine d'application
  Température (min./max.) [°C] -20/55
  Données électriques
  Alimentation sur site 230 V/1~/50 Hz 230 V/1~/60 Hz

  Capacité de charge (max.) [kW] 0,15

  Tension du moteur [V] 24 V-DC

  Tension de commande [V] 24 V-DC
  Dimensions et poids
  Dimensions (LxHxP) [mm] 130x100x95
