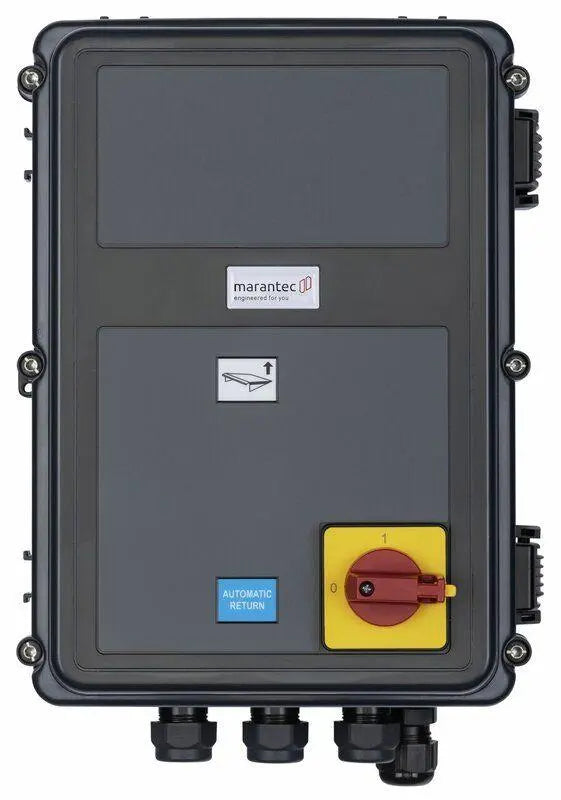

Marantec RS 301 K Rampensteuerung für Klappkeilbrücken

Lieferumfang:

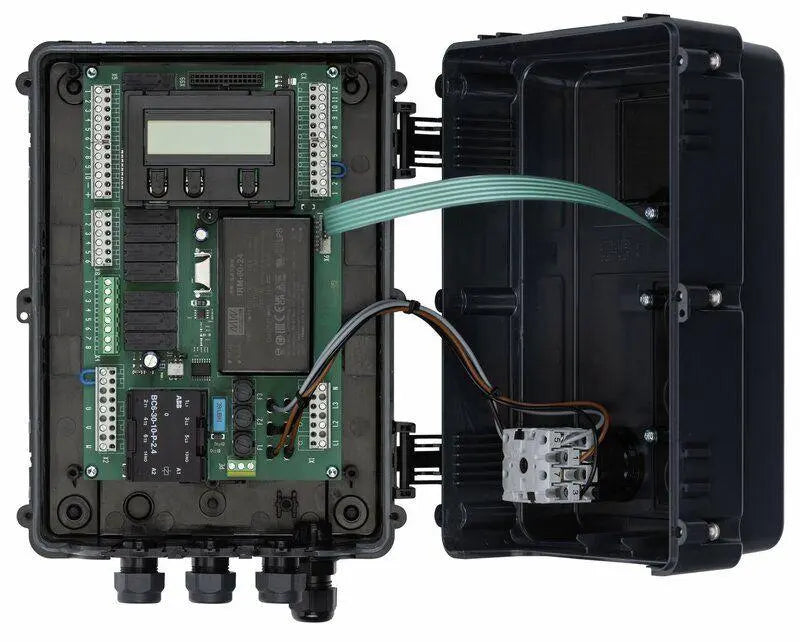

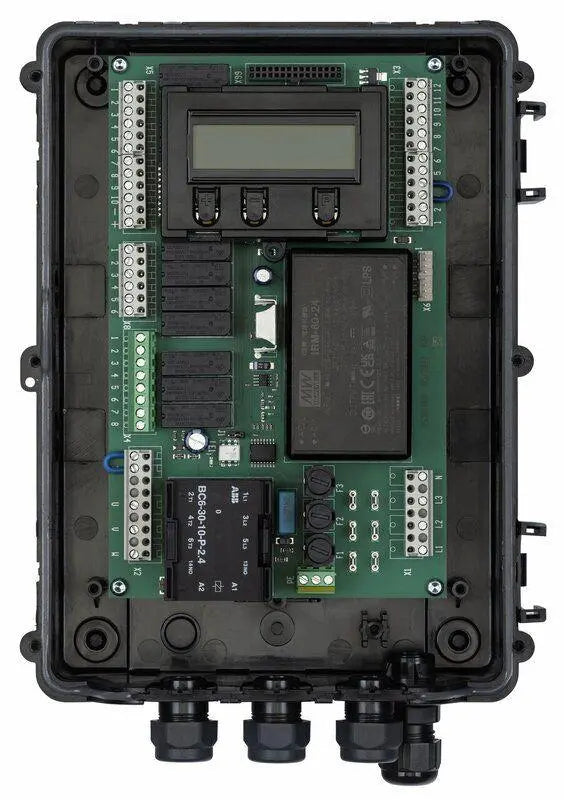

• Steuerung RS 301 K 400 V/3~ mit LC-Display im CS-Standardgehäuse, Tasten für Heben/Auto-Return und Hauptschalter im Deckel, ohne Anschlusskabel und Stecker

Funktionen:

• Zur Ansteuerung einer Überladebrücke mit Klappkeil
• Ansteuerung von 1- oder 2-Ventil-Aggregaten
• 4 Ventilversionen für Klappkeilansteuerung
• Anlaufverriegelung nach Spannungsausfall
• Drehfeldprüfung/Phasenausfallerkennung
• 1 programmierbarer Eingang mit 4 Funktionen
• Ansteuerung der Torabdichtung (Shelter-Funktion)
• Freigabe/Verriegelung durch externe Torsteuerung
• Freigabe/Verriegelung der Torautomatik
• Auto-Return
• Zyklenzähler

Bedienung:

• 1 Richtungstaste
• Auto-Return-Taste
• Steckbares LC-Display mit Klartextanzeige
• Zustands– und Diagnosemeldungen

Aufbau und Anschluss:

• Integrierter Hauptschalter
• Integrierte Sicherungen für das Hydraulikaggregat (Standard: 4 A, auf Wunsch 6,3 A)
• Kurzschlussfeste Kleinspannung
• Versorgung für externe Geräte (24 V-DC/2.500 mA)
• Anschluss von Innen- und Außenampeln
• Anschluss von Radkeil und Anfahrsensor
• Anschluss von Verladeleuchte oder Signalhorn
• Anschluss für Not-Aus
• Anschluss zur Verriegelung der Überladebrücke
• Anschluss zur Verriegelung der Toranlage
• Alle Anschlüsse sind steckbar
• Niedriger Gehäuseboden
• Integrierte Deckelscharniere
• Einstellbare, vormontierte Wandhalter
• Kabeltunnel für Anschlussleitungen
• RS 301 K
  Produktbeschreibende Daten
  GehäusetypCS-Standard

  SchutzartIP65

  DisplayartLCD

  Hauptschalter im SteuerungsdeckelHauptschalter 4-polig

  Drucktaster im SteuerungsdeckelHeben Auto-Return

  Not-Aus im Steuerungsdeckelohne Not-Aus

  Funktionsschalter im Steuerungsdeckelohne Funktionsschalter

  Netzsteckerohne Netzstecker
  Einsatzbereich
  Temperatur (min./max.) [°C]-10/55
  Leistungsdaten
  Betriebsart (Steuerung)Totmann
  Elektrische Daten
  Ausgangsstrom [A]6,3

  Bauseitige Absicherung (Netzbetrieb 230 V /1~) [A]10

  Bauseitige Versorgung180-440 V/3~/N/PE/50/60 Hz

  Belastbarkeit Leistung (max.) [kW]2,2

  Schaltstrom (max.) [A]6,3

  Stromaufnahme pro Ventil (max.) [A]0,6

  Netzfrequenz [Hz]50/60

  Steuerspannung [V]24 V-DC
  Maße und Gewichte
  Gewicht [kg]0,0025

  Maße (BxHxT) [mm]215x275x190
