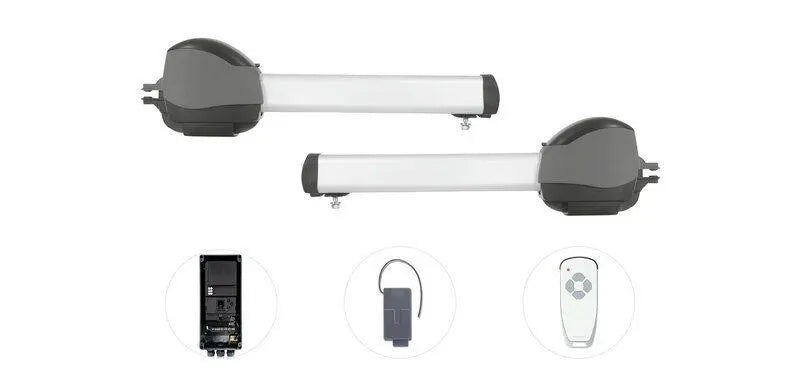

Kit Marantec pour portails battants à 2 vantaux jusqu'à 3,5 m comprenant 1 émetteur portatif

Contenu de la livraison :

• Premier et deuxième bloc moteur, précâblés 6x0,75 mm² 1 500 mm
• Contrôle externe Contrôle x.52
• Récepteur module numérique 921, 868 MHz bi-lié
• Mini émetteur portatif numérique 564 4 canaux, 868 MHz bi-lié
• Angles de portail et de pilier
• Matériel de montage

Drive – Caractéristiques :

• Détection d'obstacles en fonction du courant – aucune protection active du bord de fermeture n'est requise
• Réglage de la position finale directement sur la commande
• Technique du point de référence
• Unité d'entraînement dissimulée
• Mécanique très silencieuse
• Toutes les pièces mécaniques sont protégées contre les intempéries
• Boîtier robuste en aluminium moulé sous pression et couvercles en plastique résistant aux UV
• Supports de portail et de pilier pour une installation facile du moteur
• Déverrouillable
• Peut être utilisé sur des portails montants avec une pente jusqu'à 10% (accessoires supplémentaires requis)

Contrôle – Fonctions :

• Technologie d'économie d'énergie
• Démarrage progressif/arrêt progressif/fonctionnement progressif
• Protection électronique à retard
• Protection de blocage
• Limitation du mandat
• Fonction de fermeture automatique (utilisable uniquement en conjonction avec une barrière lumineuse)
• Le temps d'ouverture de la porte et le temps de pré-avertissement peuvent être programmés séparément
• Durée d'éclairage programmable et commutable par radio
• L'arrêt automatique OUVERT et FERMÉ peut être programmé séparément
• Ouverture partielle programmable
• Fonction battant piéton pour portails à 2 vantaux programmable
• Les vitesses de fonctionnement OUVERTES et FERMÉS peuvent être programmées séparément
• Les positions de fonctionnement progressif OUVERT et FERMÉ peuvent être programmées séparément
• Vitesse de fonctionnement en douceur OUVERTURE et FERMETURE programmables séparément
• Sortie relais programmable : voyant lumineux, position de porte OUVERTE ou FERMEE, impulsion d'essuyage (1 s), défaut, éclairage
• Compteur de cycles
• Intervalle de maintenance programmable
• Signalisation d'erreur avec mémoire d'erreur
• Fonction de réinitialisation à plusieurs niveaux (contrôle, sécurité, radio, etc.)

Contrôle – Fonctionnement :

• Programmation Marantec EOS
• Programmation et rapport d'état via écran LCD
• Programmation et diagnostic possibles via un appareil de programmation portable externe en option

Contrôle – structure et connexion :

• Récepteur radio enfichable
• Connexion (conventionnelle) pour boutons
• Connexion (conventionnelle) pour barrière lumineuse 2 fils ou 4 fils OUVERT et FERMÉ
• Connexion (conventionnelle) pour circuit de maintien
• Connexion (conventionnelle) pour barrette de contact 8,2 kOhm OUVERTE et FERMEE
• Raccordement (conventionnel) pour feu de signalisation 24 V DC
• Raccordement (conventionnel) pour serrure électrique 24 V-DC
• Connexion (MS-Bus) pour appareil de programmation portable et modules d'extension
• Connexion pour batterie de secours
• Sortie 24 V DC, max. 50 mA
• Données descriptives du produit
  Type de connexion conventionnel

  Niveau de pression acoustique continu (max.) [dB(A)] 70

  Technologie de point de référence du système de position finale

  Classe de protection IP44

  Arrêt de la protection contre les surcharges via la consommation de courant
  Domaine d'application
  Largeur du vantail du portail (max.) [m] 3,5

  Poids du vantail du portail (max.) [kg] 350

  Hauteur du vantail du portail (max.) [m] 2

  Gradient (max.) [%] 0

  dimension e (min./max.) [mm] 100/200

  Température (min./max.) [°C] -20/60
  Données de performance
  Mode de fonctionnement (temps de service) S2 - 5 min

  Vitesse de course (max.) [cm/s] 2

  Angle d'ouverture (max.) [°] 115

  Force de traction et de compression (max.) [N] 3 000
  Données électriques
  Tension de fonctionnement [V] 24 V-DC

  Type de tension de fonctionnement CC

  Tension du moteur [V] 24 V-DC

  Courant nominal [A] 1,7
  Dimensions et poids
  Poids [kg] 7

  Course de déplacement (max.) [mm] 600

  Dimensions (LxHxP) [mm] 136x208x931

  Dimensions (LxHxPmin/Pmax) [mm] 136x208x931/931
  Contrôle x.52
  Données descriptives du produit
  Classe de protection IP65

  Classe de protection I
  Domaine d'application
  Température (min./max.) [°C] -20/60
  Données électriques
  Alimentation sur site 230 V/1~/50 Hz 230 V/1~/60 Hz

  Consommation électrique [VA/W/kW] 0,4 kW

  Consommation électrique en veille [VA/W/kW] 3,2 W

  Tension du moteur [V] 24 V-DC

  Courant nominal [A] 1,7

  Tension de commande [V] 24 V-DC
  Dimensions et poids
  Dimensions (LxHxP) [mm] 120x240x100
