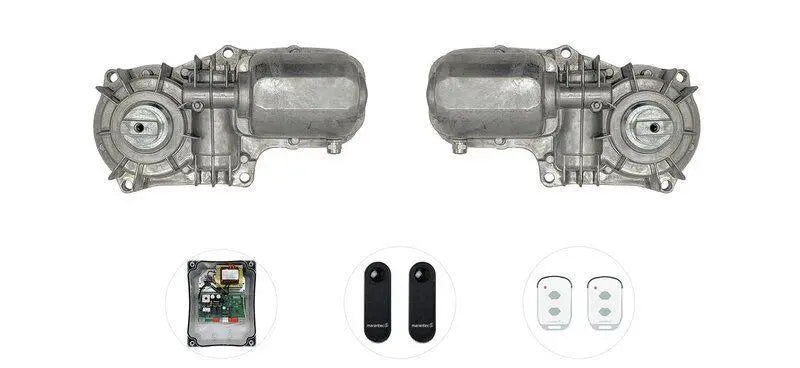

Marantec Unterflurantrieb-Set für 2-flügelige Drehtore bis 3,5 m inkl. 1 x Handsender, 1 x Einweglichtschranke

Lieferumfang:

• Erstes und zweites Motor-Aggregat ohne Fundamentkasten, vorverkabelt, 2x1,5 mm² 1.500 mm
• Externe Steuerung Control CBX20224H mit integriertem Funkempfänger, 868 MHz bi.linked
• 2 Digital 572 Micro-Handsender 2-Kanal, 868 MHz bi.linked
• LS22 Einweg-Lichtschranke ohne Kabel

Antrieb – Merkmale:

• Stromabhängige Hinderniserkennung – keine aktive Schließkantensicherung nötig (nur Antriebe mit Encoder)
• Mechanische Anschläge AUF und ZU integriert
• Robustes Metallgetriebe
• Sehr leise Mechanik
• Alle mechanischen Teile gegen Witterungseinflüsse geschützt
• Abschließbare Entriegelung
• Kompatibel mit Fundamentkästen anderer Hersteller (zusätzliches Zubehör erforderlich)

Steuerung – Funktionen:

• Stromabhängige Hinderniserkennung mit Reversierung
• Soft-Start/Soft-Stopp/Soft-Lauf
• Automatische Zulauffunktion
• Toraufzeit und Vorwarnzeit getrennt programmierbar
• Beleuchtungsdauer programmierbar und über Funk schaltbar
• Teilöffnung programmierbar
• Laufgeschwindigkeit AUF und ZU getrennt programmierbar
• Soft-Lauf-Geschwindigkeit AUF und ZU getrennt programmierbar
• Soft-Lauf-Position AUF und ZU getrennt programmierbar
• Zyklenzähler
• Wartungsintervall programmierbar
• Fehlersignalisierung
• Einfache Reset-Funktion (Komplett-Reset)

Steuerung – Bedienung:

• Gleiche Programmierlogik für alle Steuerungen - CBX102B, CBX10224 und CBX20224
• 2 Menüs: einfach und erweitert – für eine einfache Programmierung, aber individuell anpassbare Installation
• Programmierung und Zustandsmeldung über LED-Anzeige

Steuerung – Aufbau und Anschluss:

• Battery-Backup im Gehäuse integrierbar
• Integrierter Funkempfänger bi.linked 868 MHz
• Anschluss (konventionell) für Taster
• Anschluss (konventionell) für 4-Draht-Lichtschranke AUF und ZU
• Anschluss (konventionell) für Haltkreis
• Anschluss (konventionell) für 8,2 kOhm-Kontaktleiste
• Anschluss (konventionell) für 24 V-DC Signalleuchte
• Anschluss (konventionell) für 12 V-AC Elektroschloss
• Anschluss für Battery-Backup
• Ausgang 24 V-DC, max. 250 mA
• Comfort KUN3224 Set Unterflur 2-flügelige Drehtore bis 3,5 m ohne Encoder
  Produktbeschreibende Daten

  Funkfrequenz868 MHz

  Funktechnologiebi.linked

  Anzahl Torflügel2-flügelig

  Elektrische Daten

  Bauseitige Versorgung230 V/1~/50/60 Hz

  Comfort UN3224

  Produktbeschreibende Daten

  Anschlussartkonventionell

  Dauerschalldruckpegel (max.) [dB(A)]70

  EncoderNein

  SchutzartIP67

  Einsatzbereich

  Breite Torflügel (max.) [m]3,5

  Gewicht Torflügel (max.) [kg]600

  Steigung (max.) [%]0

  Temperatur (min./max.) [°C]-20/55

  Leistungsdaten

  Abtriebsdrehmoment [Nm]250

  Betriebsart (Einschaltdauer)S2 - 8 min

  Öffnungswinkel (max.) [°]90

  Motorleistung [kW]0,12

  Elektrische Daten

  Betriebsspannung [V]24 V-DC

  BetriebsspannungsartGleichstrom

  Motorspannung [V]24 V-DC

  Nennstrom [A]5

  Maße und Gewichte

  Gewicht [kg]10,8

  Maße (BxHxT) [mm]346x160x412

  Maße (BxHxTmin/Tmax) [mm]346x160x412/412

  CBX20224H

  Produktbeschreibende Daten

  Funkfrequenz868 MHz

  Funktechnologiebi.linked

  Einsatzbereich

  Temperatur (min./max.) [°C]-20/55

  Elektrische Daten

  Bauseitige Versorgung230 V/1~/50 Hz 230 V/1~/60 Hz

  Betriebsspannung [V]24 V-DC

  Belastbarkeit Leistung (max.) [kW]0,28

  Motorspannung [V]24 V-DC

  Steuerspannung [V]24 V-DC

  Maße und Gewichte

  Maße (BxHxT) [mm]222x275x110
