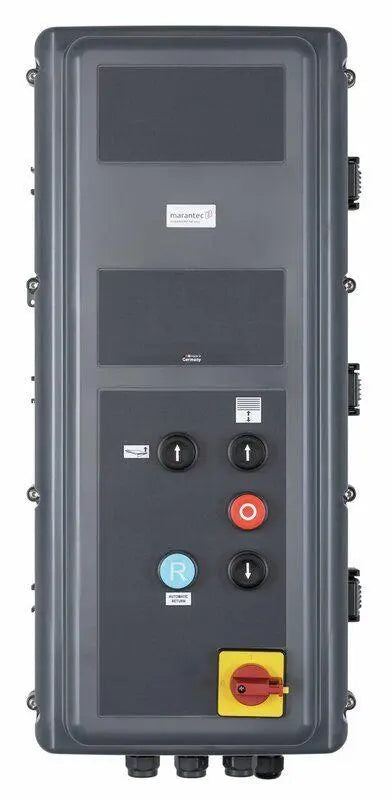

Marantec RS 301 K + CS320 pour niveleurs de quai avec cale articulée

Contenu de la livraison :

• Unité de commande RS 301 K + CS 320 400 V/3~ avec écran LCD dans un boîtier CS maxi, boutons pour levage/retour automatique, bouton 3 voies et interrupteur principal dans le couvercle, câble de 1 000 mm et fiche CEE à 5 broches

Commande de portail – fonctions :

• 4 sorties relais programmables avec 44 fonctions
• Compteur de cycles/compteur de courses de porte intégré
• 2 entrées programmables avec 27 fonctions (porte)
• Changement de sens de rotation via le bouton/affichage du circuit imprimé
• Limite de force réglable pour les deux sens de marche (uniquement avec AWG)
• Surveillance et détection du sens de rotation (uniquement avec AWG)
• Mémoire d'erreur intégrée (lecture de tous les messages d'erreur, y compris la fréquence et le cycle de la dernière occurrence) uniquement avec écran LCD

Contrôle de rampe – fonctions :

• Pour contrôler un niveleur de quai avec cale articulée
• 4 versions de soupapes pour le contrôle du coin rabattable
• Verrouillage du démarrage après une panne de courant
• Test de champ tournant/détection de défaillance de phase
• 1 entrée programmable avec 4 fonctions (pont)
• Contrôle du joint de quai (fonction abri)
• Déverrouillage/verrouillage de l'automatisme du portail
• Déverrouillage/verrouillage par commande de portail externe
• Retour automatique

Réglage de la position finale :

• Via des interrupteurs de fin de course mécaniques (MEC) et/ou via des codeurs absolus (AWG)
• Réglage via le bouton du circuit imprimé ou via le moniteur LCD enfichable

Opération:

• 1 touche directionnelle
• Commande de portail à bouton 3 voies
• Touche de retour automatique
• Écran LCD enfichable avec affichage en texte clair
• Navigation à 3 boutons/messages d'état et de diagnostic

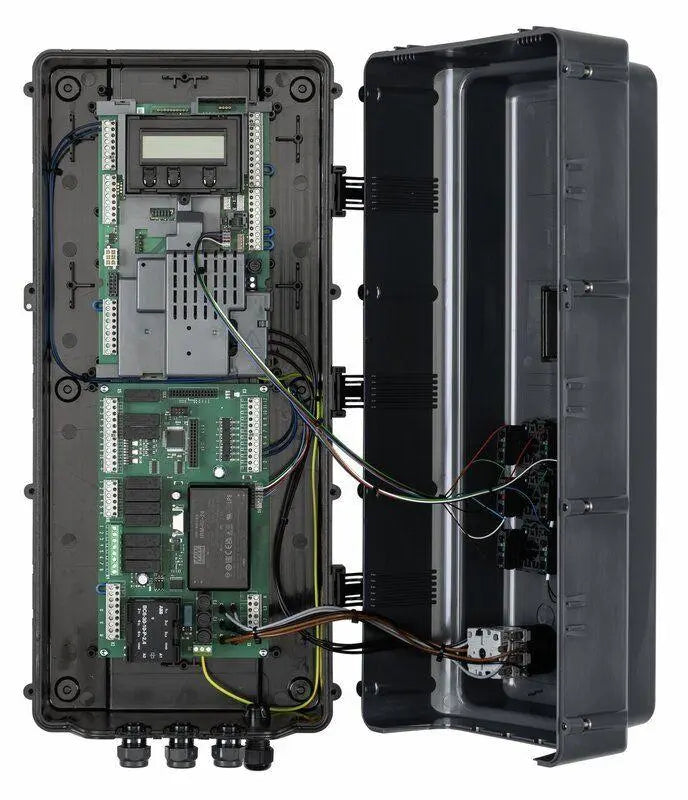

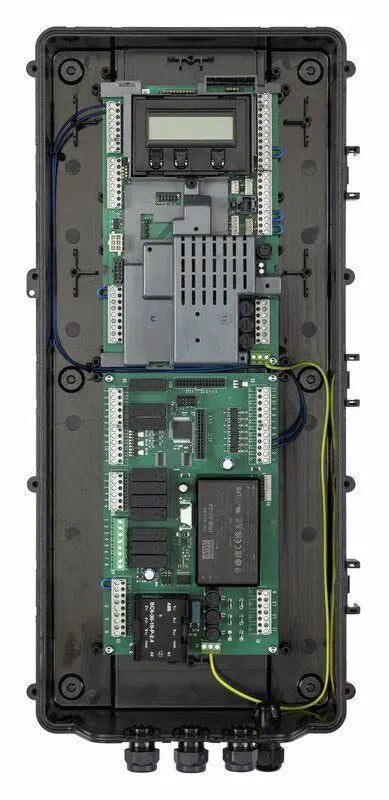

Structure et connexion :

• Interrupteur principal intégré
• Fusibles intégrés pour l'unité hydraulique (standard : 4 A, en option 6,3 A)
• Transformateur commutable de 230 V/1~/3~ à 400 V/3~
• Alimentation pour appareils externes RS 300, CS 320
• Tension extra-basse résistante aux courts-circuits
• Raccordement des feux de circulation intérieurs et extérieurs
• Connexion de la cale de roue et du capteur de démarrage
• Raccordement du feu de chargement ou du klaxon
• Connexion pour le verrouillage du niveleur de quai
• Connexion pour le verrouillage du système de portail
• Connexion pour éléments de circuit de sécurité
• Connexion pour dispositif de sécurité de bord de fermeture (opto, 8,2 kOhm, bande d'ondes de pression ou barrière lumineuse) dans le sens FERMETURE

En option :

• Bouton de descente forcée
• Commande dans une armoire en acier
• Données descriptives du produit
  Type de boîtier CS-Maxi

  Classe de protection IP65

  Type d'affichage LCD

  Interrupteur principal dans le couvercle de commande Interrupteur principal 4 pôles

  Bouton poussoir dans le couvercle de commande bouton électronique à 3 voies CS levage retour automatique

  Arrêt d'urgence dans le couvercle de commande sans arrêt d'urgence

  Interrupteur de fonction dans le couvercle de commande sans interrupteur de fonction

  Fiche d'alimentation CEE 5 broches rouge
  Domaine d'application
  Température (min./max.) [°C] -10/45
  Données de performance
  Mode de fonctionnement (contrôle) homme mort
  Données électriques
  Alimentation sur site 180-440 V/3~/N/PE/50/60 Hz

  Consommation de courant par vanne (max.) [A] 0,8

  Fréquence du secteur [Hz] 50/60

  Tension de commande [V] 24 V-DC

  Courant de commutation de la grille de commande (max.) [A] 8

  Contrôle de la rampe de courant de commutation (max.) [A] 6,3

  Capacité de charge de la commande de porte (max.) [kW] 2,2

  Capacité de charge, contrôle de la rampe de puissance (max.) [kW] 2,2
  Dimensions et poids
  Dimensions (LxHxP) [mm] 260x550x245
