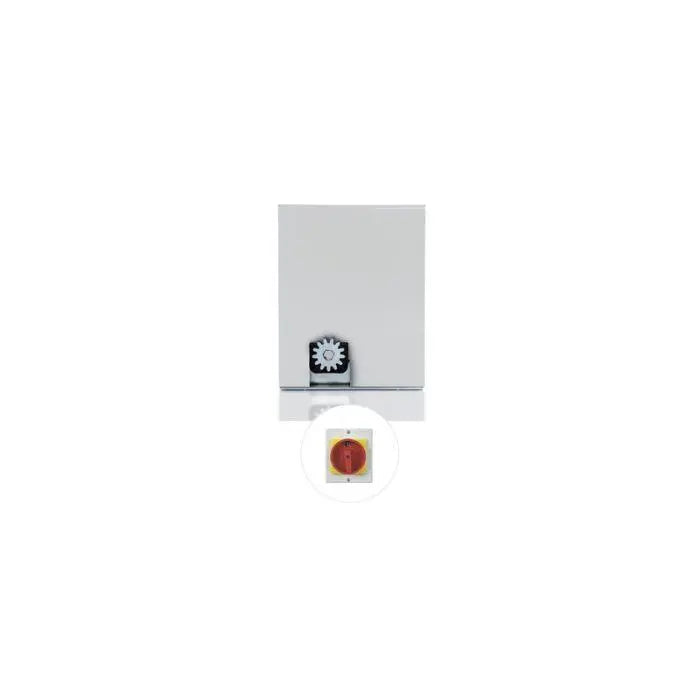

Ce kit de motorisation professionnel pour portail coulissant convient parfaitement aux applications professionnelles avec des portails particulièrement lourds jusqu’à 1.100 kg. Équipé d’un motoréducteur de 400 V-AC, d’une commande CS 320 dans un boîtier en acier et d’un pignon droit de module 6 , il offre des performances fiables et une sécurité de fonctionnement maximale.

Contenu de la livraison :

  • Motoréducteur SDO 05-8-45 E 400 V/3PH (AWG)
  • Pignon droit de module 6 à 13 dents

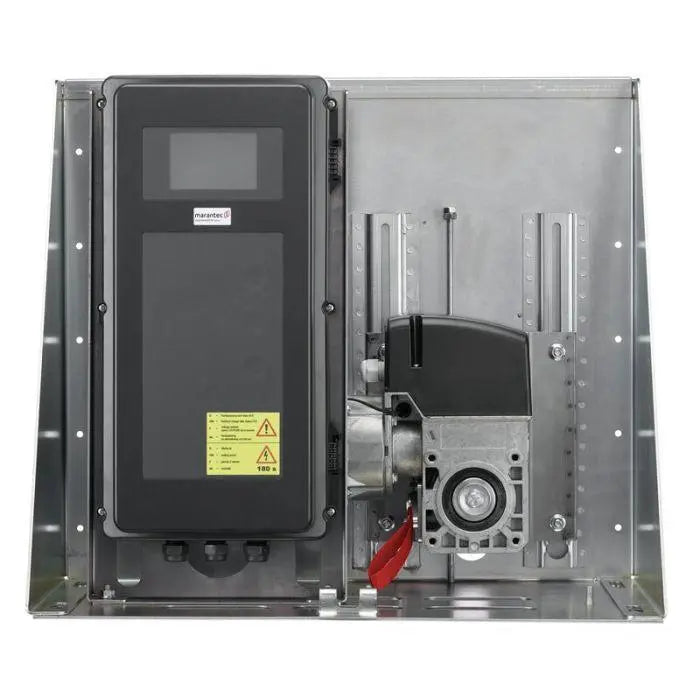

  • Commande CS 320 dans un boîtier en tôle d’acier avec écran LCD
  • Câble de raccordement CEE, interrupteur principal de 400 V/16 A
  • Système de transmission inductive des signaux
  • Prémonté avec console de sol & matériel de montage

Points forts techniques :

  • Poids max. du portail : 1.100 kg
  • Couple de sortie : 80 Nm
  • Vitesse de déplacement : 18 cm/s
  • Puissance moteur : 0,55 kW | Tension de fonctionnement : 400 V/3~
  • Système de fin de course : Codeur absolu
  • Indice de protection : IP54 (motorisation) / IP65 (commande)
  • Montage : dans la fondation, avec déverrouillage de secours

Commande CS 320 :

  • 4 sorties relais avec 44 fonctions, 2 entrées avec 27 fonctions
  • Alarme de maintenance programmable & mémoire des erreurs
  • Bouton-poussoir sur la carte électronique + écran LCD avec affichage en texte clair
  • Compatible avec les composants de sécurité (Opto, 8,2 kOhm, radar)

Raccordement & sécurité :

  • Fiche CEE, raccordement pour barrières photoélectriques, serrure électrique et frein magnétique
  • Emplacements pour module radio, horloge hebdomadaire & transmission radio de sécurité
  • Alimentation : 24 V-DC / 230 V-AC

Informations légales relatives à l’installation

Important : Pour les motorisations de portail coulissant de 24 V et de 230 V, une analyse des risques est exigée par la loi.

  • Les bords de fermeture et les passages doivent être protégés par des dispositifs de sécurité actifs
  • À 230 V et à 400 V, aucune coupure interne en fonction de la force n’est prévue
  • Utilisez exclusivement des dispositifs de sécurité certifiés
