Plaque de palier fermée 332×186 mm | sans roulement | gauche | Déport de 35 mm | Usage industriel

La plaque de palier fermée 3260 est un composant industriel pour fortes sollicitations destiné à fixer les profilés en C avec précision. Son déport de 35 mm bien conçu assure une liaison stable par adhérence entre les rails verticaux et horizontaux. Elle convient comme base pour la console d’appui Ref. 3261.

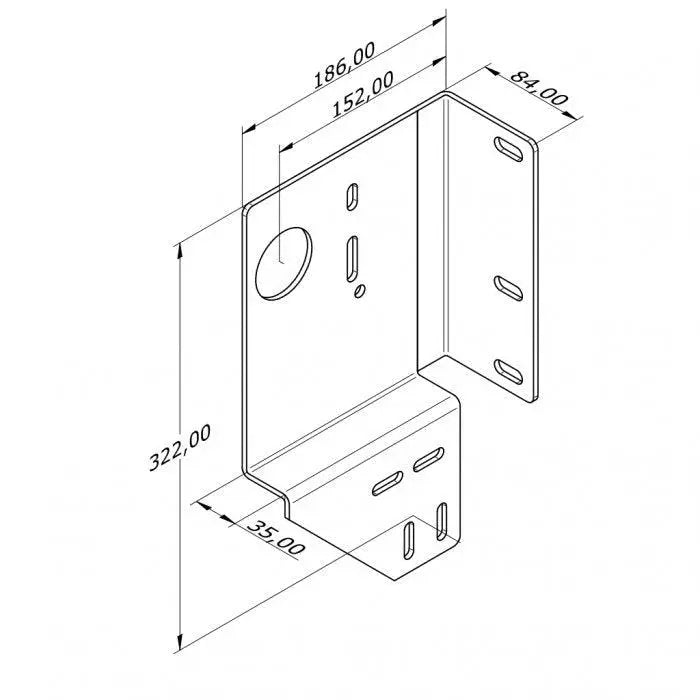

Caractéristiques techniques

Référence article :
3260
Côté :
Gauche
Longueur :
332 mm
Largeur :
186 mm
Matériau :
Acier galvanisé
Épaisseur :
4 mm
Déport :
35 mm
Cote à l’axe :
152 mm
Diamètre de l’ouverture :
51,3 mm
Profondeur :
Poids :
2,0 kg
Version :
Fermée, sans roulement
Compatibilité :
Peut être combinée avec la Ref. 3261
Domaine d'utilisation :
Portes industrielles / portes sectionnelles / profilé en C

Avantages & caractéristiques

  • Version fermée pour une stabilité maximale
  • Avec un déport de 35 mm bien conçu pour un alignement exact du profilé en C
  • Version gauche pour un sens de montage clairement défini
  • Construction lourde en acier de 4 mm, adaptée à l’industrie
  • Sans roulement → adaptable à différents types de roulements
  • Galvanisée → protection extrême contre la corrosion
  • Compatible avec la console de support Sprint Ref. 3261
  • Tormeister 24 est synonyme de qualité industrielle contrôlée & de sécurité au travail

Application & Montage

Cette plaque de palier est utilisée pour fixer solidement les profilés en C dans les installations industrielles. Elle fixe de manière fiable les rails de guidage horizontaux et verticaux et constitue la base du système d’appui des ensembles de ressorts et des arbres en combinaison avec la Ref. 3261.

Le déport de 35 mm permet un alignement soigné, sans contrainte, dans le cadre de la porte. Idéale pour les grandes portes sectionnelles fortement sollicitées.

Consigne de sécurité : Les interventions sur les systèmes de rails, les profilés en C et les points d’appui présentent un risque élevé de blessure. Le montage & les interventions doivent être effectués uniquement par du personnel formé. Respectez des mesures de sécurité strictes !

Exemple pratique

Dans une entreprise industrielle, la plaque de palier 3260 a été utilisée pour remplacer un profilé en C déformé dans la partie supérieure de la porte. Le déport de 35 mm a permis d’aligner le guidage avec précision, améliorant sensiblement le fonctionnement de la porte.

FAQ

Un roulement est-il inclus ?

Non. Cette version est délibérément livrée sans roulement.

Pourquoi un déport de 35 mm ?

Le déport fixe le profilé en C de manière optimale et assure une liaison solide et stable entre les rails.

À quel côté convient-elle ?

Au côté gauche de la porte (vu de l’intérieur).

Commandez dès maintenant la plaque de palier 3260

Procurez-vous la plaque de palier fermée 332×186 mm gauche – sans roulement, galvanisée, parfaite pour les systèmes de guidage à profilés en C.
