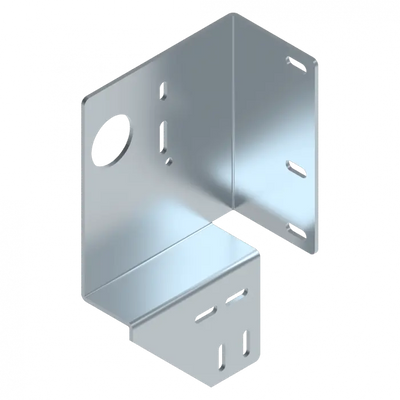

Plaque de palier fermée 322×186 mm | sans roulement | gauche | Déport de 55 mm

La plaque de palier fermée 3262 (gauche) est un composant industriel pour charges lourdes destiné à fixer les profilés en C avec précision. Son déport de 55 mm bien conçu assure une stabilité maximale et une liaison par adhérence entre les rails de guidage horizontaux et verticaux. Idéale en combinaison avec la Ref. 3263.

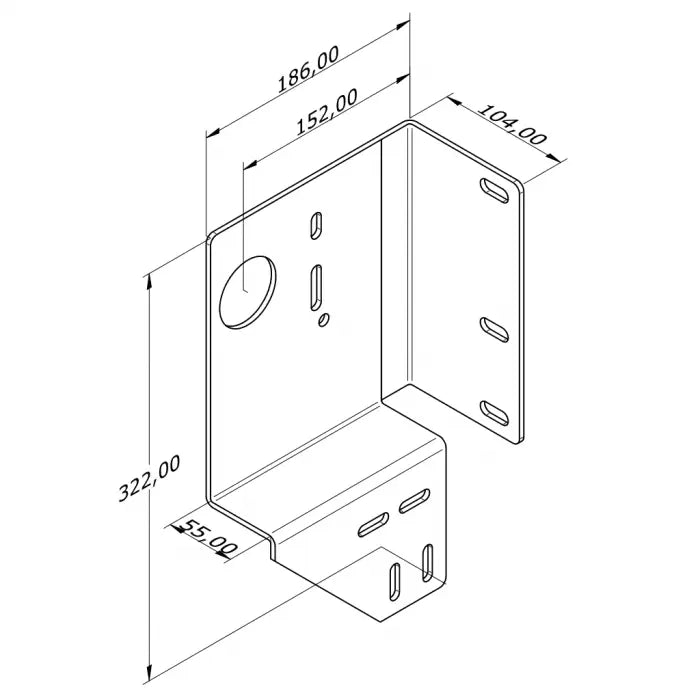

Caractéristiques techniques

Référence article :
3262
Côté :
Gauche
Longueur :
322 mm
Largeur :
186 mm
Matériau :
Acier galvanisé
Épaisseur :
5 mm
Déport :
55 mm
Cote à l’axe :
152 mm
Diamètre de l’ouverture :
51,3 mm
Domaine d'utilisation :
Portes sectionnelles industrielles / constructions à profilés en C
Poids :
2,0 kg
Version :
Fermée, sans roulement
Compatibilité :
À utiliser avec la Ref. 3263

Avantages & caractéristiques

  • Plaque de palier fermée pour fortes sollicitations, destinée aux systèmes de rails industriels
  • Déport de 55 mm → alignement parfait des profilés en C
  • Construction massive en acier de 5 mm → capacité de charge élevée & stabilité extrême
  • Version gauche pour une orientation de montage clairement définie
  • La surface galvanisée protège efficacement contre la corrosion
  • Idéale pour les grandes portes sectionnelles très fréquemment utilisées
  • Peut être combinée avec la console d’appui Ref. 3263
  • Tormeister 24 est synonyme de qualité contrôlée & de sécurité au travail

Application & Montage

La plaque de palier 3262 est utilisée pour fixer les profilés en C des portes sectionnelles industrielles. Son important déport de 55 mm assure l’alignement des systèmes de rails avec une liaison par adhérence et empêche les déformations pendant le fonctionnement de la porte.

Cette version étant livrée sans roulement, un roulement adapté peut être monté séparément si nécessaire – une flexibilité maximale pour les réparations ou les constructions spéciales.

Consigne de sécurité : Seul du personnel formé est autorisé à intervenir sur les rails de guidage, les profilés en C et les points d’appui des arbres. Charges élevées & forces de précontrainte → risque immédiat d’accident !

Exemple pratique

Dans un bâtiment logistique, la plaque de support gauche déformée a été remplacée par la plaque de palier 3262. Le déport de 55 mm a permis un réalignement parfait du système de rails, rendant le fonctionnement de la porte plus fluide et réduisant nettement l’usure.

FAQ

Un roulement est-il inclus ?

Non. Cette version est délibérément livrée sans roulement.

Pourquoi un déport de 55 mm ?

Le déport permet un alignement parfait, sans contrainte, du profilé en C.

À quel côté convient-elle ?

Au côté gauche de l’installation de porte.
