Remplacer l'entraînement d'une porte industrielle : Quand votre porte sectionnelle a besoin de plus qu'une nouvelle commande
Lorsqu'une grande porte de hall ralentit, s'arrête ou signale constamment des erreurs, cela coûte immédiatement du temps. Avec le kit d'entraînement Marantec adapté, votre porte sectionnelle à ressort redevient puissante, contrôlée et fiable.
Voir le kit Marantec STA 1-10-24 KEContenu de cette page ↓
- Pourquoi un entraînement de porte industrielle faible devient immédiatement un problème opérationnel
- Que se passe-t-il si vous attendez trop longtemps ?
- Erreurs typiques lors du remplacement de l'entraînement
- La solution : Marantec STA 1-10-24 KE avec commande CS 320
- Vos avantages avec Tormeister24
- Exemple pratique du hall et du chargement
- Détails techniques expliqués de manière compréhensible
- Quels accessoires faut-il vérifier ?
- Objections honnêtement répondues
- Questions fréquentes
Un entraînement de porte industrielle tombe rarement en panne « par hasard »
Une porte de garage qui ne s'ouvre pas est agaçante. Une porte industrielle qui ne s'ouvre pas est un problème opérationnel.
Alors, le trafic de chariots élévateurs s'arrête. Les camions attendent. Les employés improvisent. Le chargement ralentit. Et dans le pire des cas, un accès important au hall est complètement bloqué.
De nombreux opérateurs pensent d'abord : « Une nouvelle commande suffira peut-être. » Parfois, c'est vrai. Mais si le moteur, la détection de fin de course, la commande de secours, le câblage et la commande vieillissent, un ensemble d'entraînement complet est souvent la solution la plus propre.
L'arrêt coûte de l'argent
Chaque heure avec un accès bloqué ralentit le flux de marchandises, les employés, les fournisseurs et les processus de production.
La mécanique est sollicitée
Si l'entraînement travaille contre des rouleaux, des câbles ou des ressorts rigides, des dommages consécutifs apparaissent rapidement.
La sécurité doit être appropriée
La commande, la cellule photoélectrique, le bord de fermeture, les butées de fin de course et la commande de secours doivent fonctionner parfaitement ensemble.
Que se passe-t-il si vous laissez fonctionner l'ancienne motorisation de porte ?
De nombreuses entreprises continuent d'utiliser l'ancien entraînement tant que la porte s'ouvre encore d'une manière ou d'une autre. C'est précisément à ce stade que cela peut coûter cher.
Un entraînement qui lutte de manière audible, réagit avec un délai ou provoque des erreurs plus fréquemment, vous montre déjà que le système ne fonctionne plus correctement.
Les conséquences typiques
La porte s'arrête à moitié. Les butées de fin de course ne sont plus correctes. La chaîne ou la commande de secours est usée. La commande signale des erreurs. Les dispositifs de sécurité ne sont pas correctement détectés. Le moteur surchauffe ou fonctionne en permanence sous une charge élevée.
Les vrais dommages surviennent en service
Ce n'est pas le remplacement de l'entraînement qui est le problème le plus coûteux. Ce qui coûte cher, c'est la panne imprévue : service d'urgence, réparation express, chargement bloqué, immobilisation et clients agacés.
Les 7 erreurs les plus courantes lors du remplacement d'un entraînement de porte industrielle
Erreur 1 : Ne remplacer que la commande
Si seule la commande est défectueuse, cela peut suffire. Mais si le moteur, les butées de fin de course, le faisceau de câbles et la commande de secours sont anciens, seul un problème partiel est souvent résolu.
Erreur 2 : Ne pas vérifier la surface et le poids de la porte
Un entraînement doit correspondre à la taille de la porte. Pour les portes sectionnelles jusqu'à 30 m², vous avez besoin d'une classe de puissance appropriée et d'un fonctionnement de porte équilibré par ressorts.
Erreur 3 : Ignorer l'équilibrage des ressorts
Un entraînement de porte industrielle ne remplace pas des ressorts correctement réglés. Si la porte n'est pas correctement équilibrée, chaque entraînement est inutilement sollicité.
Erreur 4 : Ne pas tenir compte du système de fin de course
Les codeurs absolus (AWG), les butées de fin de course numériques ou les interrupteurs de fin de course mécaniques doivent correspondre à la commande. Une détection de fin de course incorrecte entraîne des problèmes lors de la mise en service et du fonctionnement.
Erreur 5 : Oublier la commande de secours
En cas de panne de courant ou de dysfonctionnement, la porte doit rester contrôlable. Une chaîne de secours manuelle est souvent cruciale dans le secteur industriel.
Erreur 6 : Planifier la technologie de sécurité plus tard
Les barrières lumineuses, les cellules photoélectriques, les dispositifs de sécurité de bord de fermeture et les interrupteurs de câble mou ne doivent pas être planifiés à la fin. Ils doivent être pris en compte dès le départ.
Erreur 7 : Commander sans photos ni données
Des photos de la porte, de l'arbre à ressorts, de l'ancien entraînement, de la commande, de la plaque signalétique, du bord de fermeture et des composants de sécurité permettent de gagner du temps et d'éviter les erreurs d'achat.
Faire vérifier le choix de l'entraînementLa solution : Marantec STA 1-10-24 KE 400 V avec commande CS 320

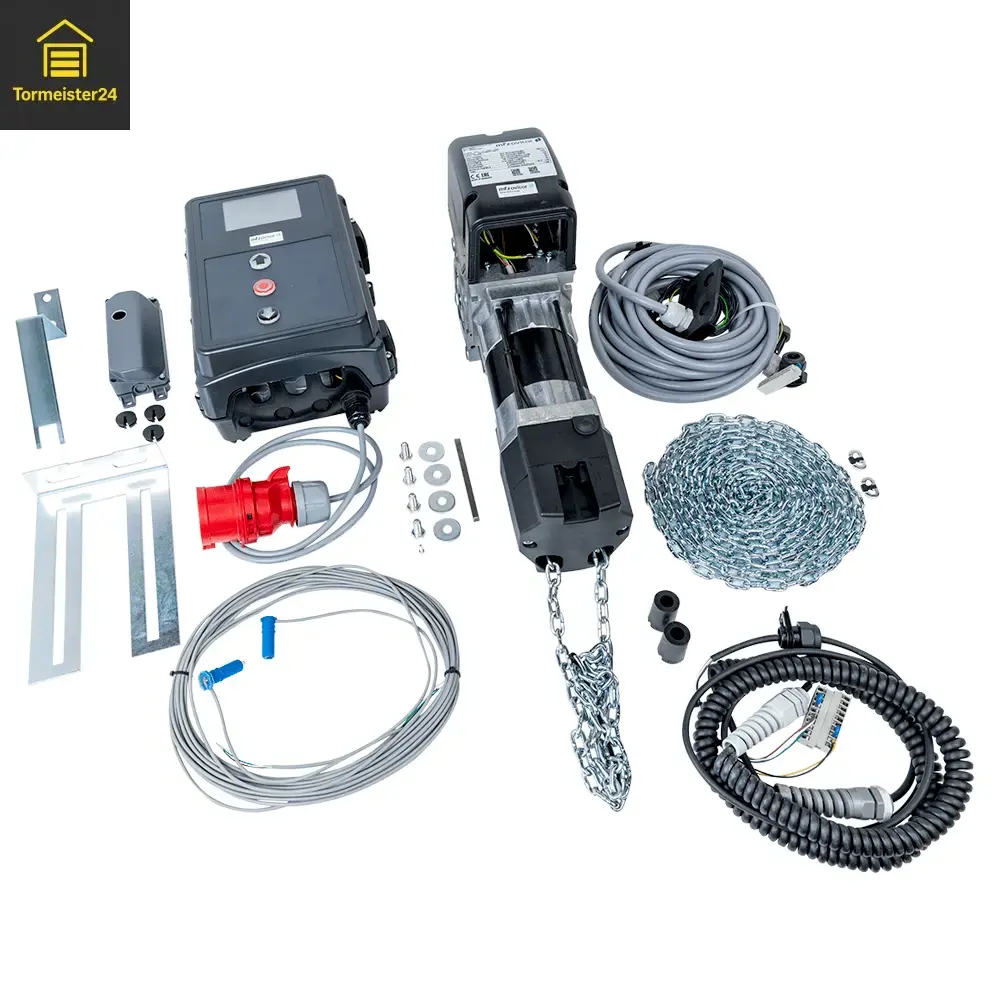

Le kit Marantec STA 1-10-24 KE est un kit d'entraînement professionnel pour les portes sectionnelles équilibrées par ressorts jusqu'à 30 m². Il combine un entraînement de porte industrielle 400 V-AC avec un couple de 100 Nm, une vitesse de sortie de 24 tr/min, un codeur absolu et la commande éprouvée CS 320.
L'avantage pour les opérateurs : vous n'achetez pas seulement un moteur, mais un kit coordonné avec commande, faisceau de câbles, chaîne à enroulement, support de couple, câble spiralé et boîte de raccordement de vantail de porte.
Jusqu'à 30 m² de surface de porte
Solution robuste pour les grandes portes sectionnelles industrielles équilibrées par ressorts.
Couple de 100 Nm
Mouvement puissant pour les systèmes de portes lourdes à usage industriel.
Commande CS 320
Commande de porte industrielle professionnelle avec écran LCD, bouton 3 positions et nombreuses options de connexion.
Chaîne de secours manuelle
Important pour un fonctionnement contrôlé en cas de panne de courant ou de dysfonctionnement.
Pourquoi Tormeister24 est ici la meilleure décision
Un entraînement de porte industrielle n'est pas un article standard. Il doit correspondre à la surface de la porte, à l'arbre à ressorts, à la commande, à la technologie de sécurité et à l'utilisation.
Revendeur spécialisé au lieu d'un mauvais achat
Tormeister24 vous aide à choisir en fonction de la surface de la porte, de la puissance du moteur, des butées de fin de course, de la commande et de la mécanique existante.
Kit au lieu du chaos des pièces détachées
L'entraînement, la commande, le faisceau de câbles et les composants de connexion sont combinés de manière judicieuse.
Penser directement à la sécurité
Les barrières lumineuses, les cellules photoélectriques, le bord de fermeture, les interrupteurs de câble mou et les câbles peuvent être vérifiés directement.
Solution plus rapide
Avec des photos et des données, il est rapide d'évaluer si ce kit de 100 Nm convient ou si une autre classe de puissance est nécessaire.
Exemple pratique : La porte du hall fonctionne encore – mais tout le monde sent que quelque chose ne va pas
Une entreprise de production utilise quotidiennement une grande porte sectionnelle pour le transport de matériaux. La porte fonctionne encore, mais elle est plus lente, saccade lors de la fermeture et l'entraînement semble sollicité.
Le premier soupçon
Les employés soupçonnent une erreur de commande. L'électricien vérifie les fusibles, les boutons et les messages d'erreur.
La situation réelle
L'installation est globalement ancienne : entraînement, commande, faisceau de câbles et commande de secours sont usés. De plus, les galets, les câbles et le dispositif de sécurité de bord de fermeture devraient être vérifiés.
La mauvaise approche
Ne remplacer que des composants individuels sans considérer l'ensemble du système. Cela peut aider à court terme, mais conduit souvent à la prochaine panne.
La bonne approche
L'installation de la porte est évaluée dans son ensemble. Si la porte est équilibrée par ressorts et correspond à la classe de puissance, un kit Marantec STA 1-10-24 KE avec commande CS 320 est utilisé.
Le résultat
L'entreprise retrouve un fonctionnement de porte propre, une commande moderne, des possibilités de diagnostic claires et une meilleure base pour l'entretien et la sécurité.
Détails techniques expliqués intelligemment
Les données techniques ne sont pas que des chiffres. Elles montrent si le kit correspond au système de porte existant.
| Caractéristique | Ce que cela signifie | Pourquoi c'est important |
|---|---|---|
| Type de produit | Kit d'entraînement de porte industrielle | Solution complète composée de l'entraînement, de la commande et des composants de connexion importants. |
| Type de porte | Porte sectionnelle à ressort | L'entraînement est conçu pour les portes dont le poids est équilibré par des ressorts. |
| Max. surface de porte | Jusqu'à 30 m² | Important pour les grandes portes sectionnelles de hall et industrielles. |
| Moteur | 400 V-AC / triphasé | Solution triphasée industrielle pour les applications commerciales et industrielles. |
| Couple | 100 Nm | Assure un mouvement puissant de la porte pour les installations de porte appropriées. |
| Vitesse de sortie | 24 min⁻¹ | Important pour la vitesse de déplacement de la porte et le comportement de l'entraînement. |
| Détection de fin de course | AWG / Codeur absolu | Permet un retour de position précis à la commande. |
| Commande | CS 320 400 V/3~ | Commande professionnelle avec écran LCD, bouton et nombreuses options de connexion. |
| Commande de secours | Chaîne manuelle / chaîne à enroulement | Permet un fonctionnement manuel contrôlé en cas de panne de courant ou de dysfonctionnement. |
| Faisceau de câbles | 5 000 mm | Important pour la connexion entre l'entraînement et la commande. |
| Câble spiralé et boîte de raccordement | Pour la connexion du vantail de porte | Composants pertinents pour les connexions de sécurité et de vantail de porte. |
Quels accessoires faut-il vérifier lors du remplacement de l'entraînement ?
Un nouvel entraînement est puissant. La solution devient encore plus puissante si les composants mécaniques et de sécurité sont vérifiés directement.
| Situation | Solution recommandée | Lien direct |
|---|---|---|
| Porte sectionnelle jusqu'à 30 m², 400 V, kit d'entraînement de 100 Nm recherché | Marantec STA 1-10-24 KE avec CS 320 | Vers le kit d'entraînement |
| Remplacer ou utiliser séparément uniquement la commande | Marantec CS 320 400 V CEE | Voir la CS 320 |
| Mieux sécuriser la zone du portail | Barrière photoélectrique Marantec GridScan/Pro 1.960 | Voir la barrière photoélectrique |
| Sécurité optique simplifiée | Cellules photoélectriques pour portails et portes | Voir les cellules photoélectriques |
| Vérifier le bord de fermeture ou les capteurs optiques | Capteurs optiques et sécurité de bord de fermeture | Voir la technologie de bord de fermeture |
| Surveiller électriquement la tension du câble | Interrupteur de mou de câble | Voir les interrupteurs de mou de câble |
| Les câbles sont vieux, endommagés ou tendus différemment | Câbles pour portes sectionnelles | Voir les câbles |
| Le portail est bruyant, lourd ou irrégulier | Galets de roulement à billes | Voir les galets de roulement |
| Comparer toutes les commandes de portes industrielles et les solutions d'entraînement | Commandes de portes industrielles Marantec | Voir la catégorie |
| Incertain concernant la surface du portail, l'arbre, la commande ou la sécurité | Conseil technique par Tormeister24 | Envoyer des photos et obtenir des conseils |
Objections fréquentes – réponses directes
« Une nouvelle commande est moins chère. »
C'est vrai. Mais seulement si seule la commande est défectueuse. Si l'entraînement est vieux ou faible, vous ne faites que déplacer le problème.
« Le vieux moteur fonctionne encore. »
Fonctionner n'est pas la même chose que travailler de manière fiable. Bruits, interruptions, surcharges et erreurs récurrentes sont des signaux d'alerte clairs.
« 100 Nm suffisent certainement. »
Cela doit être vérifié. La surface du portail, le poids du portail, l'équilibre des ressorts, l'arbre et l'utilisation sont déterminants. Ne devinez pas – vérifiez les données.
« Notre électricien peut-il l'installer ? »
Uniquement avec une qualification appropriée pour les systèmes de portails, la technologie 400 V et les dispositifs de sécurité. Les portes industrielles ne sont pas une installation de prise de courant normale.
Mise à jour de sécurité 2026/2027 : Les portes industrielles doivent être considérées comme un système
Pour les portes motorisées, il ne suffit pas de changer uniquement le moteur. L'entraînement, la commande, les fins de course, le bord de fermeture, la cellule photoélectrique, les câbles, les ressorts et le guidage mécanique fonctionnent ensemble.
Pour les opérateurs, cela signifie qu'une modernisation ne devrait pas seulement éliminer la panne, mais rendre l'ensemble du système plus gérable.
Surtout pour les grandes portes sectionnelles, un ensemble d'entraînement propre avec une commande claire, une commande de secours et une technologie de sécurité testée est donc rentable.
FAQ : Moteur de porte industrielle pour portes sectionnelles jusqu'à 30 m²
Quand un moteur de porte industrielle doit-il être remplacé ?
Lorsque l'entraînement fonctionne de manière peu fiable, signale fréquemment des erreurs, semble surchargé, ne détecte pas correctement les fins de course ou les pièces de rechange pour les anciens composants sont difficiles à trouver.
Pour quelles portes le kit Marantec STA 1-10-24 KE est-il adapté ?
Il est destiné aux portes sectionnelles industrielles équilibrées par ressorts jusqu'à 30 m². L'adéquation concrète dépend de la surface du portail, du poids du portail, de l'arbre, de l'équilibre des ressorts et de la situation d'installation.
Que signifie un couple de 100 Nm ?
Le couple décrit la force avec laquelle l'entraînement déplace le portail. 100 Nm est une classe de puissance élevée pour les portes sectionnelles industrielles appropriées.
Qu'est-ce que la commande CS 320 ?
La CS 320 est une commande de porte industrielle professionnelle avec écran LCD, bouton triple et de nombreuses possibilités de connexion pour la technologie de sécurité et les accessoires.
Que signifie AWG ?
AWG signifie capteur de valeur absolue. Il renvoie la position de la porte à la commande et permet une détection précise de la fin de course.
Pourquoi une chaîne de secours est-elle importante ?
Elle permet une utilisation contrôlée de la porte en cas de panne de courant ou de dysfonctionnement. C'est particulièrement important dans les zones industrielles et de chargement.
Puis-je installer le kit moi-même ?
Non. Les travaux sur les moteurs de portes industrielles 400 V, les commandes et les dispositifs de sécurité ne doivent être effectués que par du personnel qualifié.
La technologie de sécurité doit-elle être vérifiée lors du remplacement de l'entraînement ?
Oui. Le dispositif de sécurité de bord de fermeture, la cellule photoélectrique, la barrière photoélectrique, l'interrupteur de mou de câble et la commande de secours doivent être vérifiés par un spécialiste après le remplacement.
Que faire si la porte est difficile à déplacer ?
Alors, vérifiez d'abord la mécanique : ressorts, câbles, galets de roulement, rails, charnières et ferrures de sol. Un nouvel entraînement ne remplace pas une mécanique défectueuse.
Quelles informations Tormeister24 a-t-il besoin pour les conseils ?
Des photos du portail, de l'ancien entraînement, de la commande, de la plaque signalétique, de l'arbre à ressorts, du bord de fermeture, de la cellule photoélectrique, des câbles, des galets de roulement et des informations sur la surface du portail et l'utilisation sont utiles.
N'attendez pas que la porte industrielle soit complètement à l'arrêt.
Commandez dès maintenant le pack d'entraînement Marantec STA 1-10-24 KE – ou envoyez des photos et des données de votre installation de porte pour une recommandation claire de Tormeister24.
Sécurisez votre pack d'entraînement Marantec dès maintenantEnvoyer des photos et obtenir des conseils
