Câble spiralé défectueux sur porte industrielle ? Pourquoi la porte ne fonctionne qu'en mode "homme mort"
Lorsqu'une porte sectionnelle ou industrielle s'arrête soudainement, ne fonctionne qu'avec un bouton enfoncé ou que le bord de fermeture n'est pas détecté, la cause ne réside souvent pas dans l'entraînement – mais dans le câble spiralé, la boîte de connexion de la feuille de porte ou la connexion au dispositif de sécurité.
Contenu de cette page ↓
- Pourquoi le câble spiralé est si important
- Manifestations typiques de pannes sur la porte
- Erreurs d'achat fréquentes concernant les câbles spiralés
- La bonne solution : vérifier ensemble le câble, la boîte et la sécurité
- Quel câble spiralé convient ?
- Exemple pratique en entrepôt
- Détails techniques expliqués simplement
- Penser directement aux accessoires
- FAQ sur les câbles spiralés pour portes industrielles

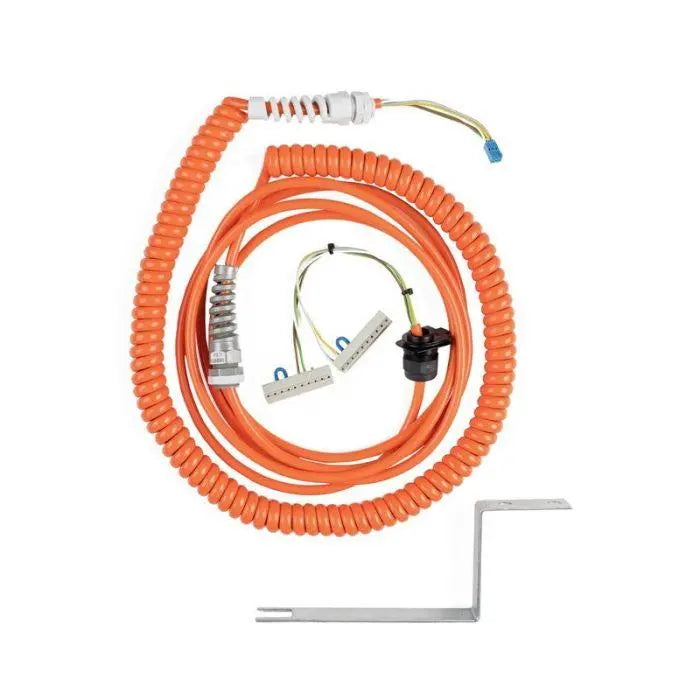

Le câble spiralé est la connexion mobile entre le tablier de la porte et la commande
Sur de nombreuses portes industrielles et sectionnelles, la technique de sécurité est située sur le tablier mobile de la porte. Cela inclut, par exemple, les capteurs optiques, les barres palpeuses, les systèmes à onde de pression, les interrupteurs de mou de câble ou les contacts de portillon intégré.
Ces signaux doivent parvenir de manière fiable à la commande de la porte. C'est précisément à cela que sert le câble spiralé.
Il se déplace à chaque cycle de porte. Il s'étire, se rétracte, pend librement dans la zone de mouvement et transmet néanmoins des signaux importants pour la sécurité.
Si ce câble est endommagé, trop court, trop long, mal acheminé ou cassé en interne, l'ensemble de l'installation de la porte semble souvent défectueux.
Symptômes typiques : Comment se manifeste un câble spiralé défectueux
Un câble spiralé tombe rarement en panne complètement et immédiatement. Souvent, cela commence par des perturbations sporadiques, difficiles à cerner.
La porte ne fonctionne qu'en mode "homme mort"
La commande ne fait plus confiance au signal de sécurité. Le mouvement automatique est bloqué.
L'erreur n'apparaît que parfois
En cas de rupture de câble à l'intérieur, l'erreur peut ne se produire que dans une certaine position de la porte ou lors d'un mouvement spécifique.
La porte s'arrête juste avant le sol
Le bord de fermeture de sécurité n'est pas détecté correctement ou se déclenche apparemment sans obstacle.
Le capteur optique est suspecté
Souvent, le capteur est remplacé en premier. Si le câble est défectueux, l'erreur persiste.
Le point crucial : Un câble spiralé endommagé peut se manifester comme un capteur défectueux, un bord de fermeture défectueux ou une commande défectueuse. C'est pourquoi une vérification minutieuse est utile.
Les erreurs les plus fréquentes lors de l'achat d'un câble spiralé
Un câble spiralé doit correspondre à la hauteur de la porte, au type d'entraînement, à la boîte de connexion, au connecteur et au dispositif de sécurité. Un "simple câble à 5 conducteurs" ne suffit pas.
| Erreur | Que se passe-t-il ? | Meilleure solution |
|---|---|---|
| Choisir une longueur trop courte | Le câble est fortement tiré lorsque la porte est ouverte et se casse plus rapidement. | Vérifier correctement la hauteur de la porte et la longueur d'extension maximale. |
| Choisir une longueur trop longue | Le câble pend, s'emmêle ou frotte dans la zone de la porte. | Choisir une longueur adaptée à la hauteur de la porte et positionner le support correctement. |
| Confondre 5 × 0,25 mm² et 5 × 0,5 mm² | La section et l'application ne correspondent pas à l'installation existante. | Comparer précisément l'ancien câble et les données du produit. |
| Confondre enfichable et conventionnel | Le câble ne correspond pas à la boîte de connexion de la feuille de porte ou à la commande. | Prendre des photos du connecteur, des bornes et de la boîte de connexion au préalable. |
| Oublier le support | Le câble spiralé pend de manière inesthétique et peut s'emmêler. | Vérifier directement le support adapté pour câble spiralé. |
| Ne remplacer que le câble | L'erreur persiste si la boîte de connexion, le capteur optique ou le bord de fermeture sont défectueux. | Vérifier ensemble le câble spiralé, la boîte de connexion et le dispositif de sécurité. |
La bonne solution : penser ensemble au câble spiralé, à la boîte de connexion de la feuille de porte et au bord de fermeture
Lorsqu'une porte industrielle signale des erreurs de sécurité, il est rare de ne considérer qu'un seul composant.
Le signal provient du bord de fermeture ou du capteur. Il passe par la boîte de connexion, le câble spiralé et la commande. Si un problème se situe quelque part dans cette chaîne, l'installation est bloquée.
C'est pourquoi la meilleure solution est de ne pas remplacer aveuglément, mais de vérifier la chaîne de connexion de manière approfondie.
1. Vérifier le bord de fermeture
La barre palpeuse est-elle endommagée ? Les capteurs optiques sont-ils bien positionnés ? Le profil en caoutchouc est-il en bon état ?
2. Vérifier la boîte de connexion
Y a-t-il de l'humidité, des bornes desserrées, des douilles cassées ou des platines endommagées visibles ?
3. Vérifier le câble spiralé
Y a-t-il des coudes, des zones de frottement, une tension excessive, des ruptures ou des pannes sporadiques ?
4. Vérifier la commande
L'OSE, 8,2 kΩ ou un autre circuit de sécurité est-il correctement évalué ?
Votre porte signale des erreurs de sécurité ou ne fonctionne qu'en mode "homme mort" ?
Vérifiez directement ensemble le câble spiralé, la boîte de connexion et le bord de fermeture de sécurité.
Voir les câbles spiralés et boîtes de connexionVoir les sécurités de bord de fermeture
Demander un conseil d'expert
Quel câble spiralé convient à votre porte industrielle ?
L'aperçu suivant aide à la présélection rapide. Les facteurs décisifs sont la hauteur de la porte, le type d'entraînement, la boîte de connexion, le connecteur et le système de sécurité.
| Situation | Solution recommandée | Pourquoi cela convient-il ? | Voir directement |
|---|---|---|---|
| Petites hauteurs de porte avec boîte de connexion Marantec pour feuille de porte | Câble spiralé Marantec 5 × 0,25 mm² – 1,6 m | Avec connecteur pour boîte de connexion de feuille de porte et longueur enroulée de 800 à 3 200 mm. | Voir le câble de 1,6 m |
| Installations de porte de taille moyenne avec 5 × 0,25 mm² | Câble spiralé Marantec 5 × 0,25 mm² – 3 m | Convient lorsqu'une plus grande longueur de câble est nécessaire pour la commande. | Voir le câble de 3 m |
| Longueur de câble plus importante nécessaire pour la commande | Câble spiralé Marantec 5 × 0,25 mm² – 5 m | Pour les longs trajets de câble entre la commande et la boîte de connexion de la feuille de porte. | Voir le câble de 5 m |
| Installation Marantec avec section de conducteur plus élevée | Câble spiralé Marantec 5 × 0,5 mm² – 3 m | Pour les applications nécessitant 5 × 0,5 mm². | Voir le 5 × 0,5 mm² |
| Pro-Line CND1, hauteur de porte moyenne | Câble spiralé Pro-Line CND1 3 m | Pour capteurs OPTO / barre palpeuse incluant résistance et hauteurs de porte moyennes. | Voir le Pro-Line 3 m |
| Pro-Line CND1, portes hautes | Câble spiralé Pro-Line CND1 5 m | Kit complet avec 2 boîtes de connexion, câble spiralé de 5 m et support pour portes hautes. | Voir le Pro-Line 5 m |
| Le câble spiralé pend de manière inesthétique ou s'emmêle | Support Pro-Line pour câble spiralé | Support pour guider le câble spiralé de manière sûre dans le mouvement de la porte. | Voir le support |
| La boîte de connexion OSE / 8,2 kΩ doit être remplacée | Boîte de connexion Marantec OSE/8,2 kΩ pour feuille de porte | Avec entrées pour barres palpeuses, capteurs optiques, interrupteurs de mou de câble et contacts de portillon intégré. | Voir la boîte de connexion |
Exemple pratique : La porte ne fonctionne qu'avec le bouton enfoncé
Un entrepôt utilise une porte sectionnelle industrielle à la sortie des marchandises. La porte s'ouvre normalement, mais l'automatisme ne fonctionne plus lors de la fermeture. Elle ne se ferme lentement qu'avec le bouton enfoncé.
Le premier soupçon : capteur optique défectueux. Ensuite, le bord de fermeture est suspecté. Mais l'erreur ne se produit que parfois – surtout lorsque la porte est dans une certaine position.
Lors de la vérification, il s'avère : Le câble spiralé est plié à un endroit et a un faux contact interne. Selon la position de la porte, le signal de sécurité est interrompu.
Après le remplacement du câble spiralé approprié et un guidage soigné à l'aide d'un support, la sécurité de bord de fermeture fonctionne à nouveau de manière fiable. Le mouvement automatique est à nouveau possible.
Avant
Fonctionnement en "homme mort", erreur de sécurité sporadique, recherche inutile de pannes sur le capteur et la commande.
Après
Câble spiralé adapté, transmission de signal stable, bord de fermeture sûr et fonctionnement fiable de la porte.
Détails techniques expliqués simplement
Pour les câbles spiralés, de nombreuses spécifications semblent mineures. En pratique, elles déterminent si le câble convient ou si de nouveaux problèmes surviennent.
| Terme | Que signifie-t-il ? | Pourquoi est-ce important ? |
|---|---|---|
| Nombre de conducteurs | Par exemple, 5 conducteurs dans le câble. | Le dispositif de sécurité existant nécessite le nombre approprié de lignes. |
| Section du conducteur | Par exemple, 0,25 mm² ou 0,5 mm². | Doit correspondre à l'application, à la commande et au câblage existant. |
| Longueur déroulée | La zone de travail dans laquelle le câble spiralé se rétracte et se déploie. | Trop court, il sollicite le câble. Trop long, il entraîne des affaissements et des frottements. |
| Enfichable | Le câble possède des connecteurs adaptés pour la boîte de jonction ou la commande. | Réduit l'effort de connexion et évite les erreurs de serrage. |
| Conventionnel | Le câble est directement connecté via des bornes. | Important pour les installations plus anciennes ou câblées de manière classique. |
| Boîte de jonction de tablier de porte | Point de transfert des signaux de sécurité sur le tablier de porte mobile. | C'est là que se rejoignent le bord de fermeture, le contact de porte piétonne, le capteur de mou de câble et le câble spiralé. |
| OSE | Dispositif de sécurité optique. | Important pour les sécurités de bord de fermeture à capteur optique. |
| 8,2 kΩ | Évaluation de la résistance des barres de contact ou des circuits de sécurité. | La commande doit impérativement prendre en charge cette évaluation. |
Quand un nouveau câble spiralé suffit-il – et quand avez-vous besoin de plus ?
Un nouveau câble spiralé est souvent la bonne solution. Mais il ne faut pas le remplacer à l'aveugle.
Le câble spiralé suffit
En cas de plis, de ruptures, d'éraflures visibles ou d'une rupture de câble mesurable.
Boîte de jonction nécessaire
Si de l'humidité, des douilles cassées, des bornes desserrées ou des problèmes de carte sont visibles.
Capteur optique nécessaire
Si l'émetteur ou le récepteur du bord de fermeture est défectueux ou encrassé.
Vérifier la commande
Si le câble et le capteur fonctionnent correctement, mais que la commande n'évalue pas le signal.
Objections avant l'achat – réponses claires
« Le câble semble encore en bon état. »
Une rupture interne du câble n'est souvent pas visible de l'extérieur. Les erreurs sporadiques, en particulier, l'indiquent.
« Je remplace d'abord le capteur optique. »
Cela peut être correct. Mais si le signal passe par un câble spiralé endommagé, l'erreur persiste.
« Un câble plus long est certainement mieux. »
Pas automatiquement. Un câble trop long pend, frotte ou peut s'emmêler.
« Conventionnel ou enfichable, c'est pareil. »
Non. La boîte de jonction et la commande déterminent le type de connexion approprié.
« Nous le branchons rapidement nous-mêmes. »
Pour les connexions critiques en matière de sécurité, une erreur peut compromettre la fonction de la porte et la sécurité.
« Nous ferons ça plus tard. »
Chaque jour de fonctionnement en mode homme mort coûte du temps et montre que la chaîne de sécurité ne fonctionne pas correctement.
Penser directement aux accessoires : la chaîne de connexion doit fonctionner entièrement
Un câble spiralé n'est qu'une partie du circuit de sécurité. Lorsque vous le vérifiez, vous devez également contrôler les composants adjacents.
Boîtes de jonction de tablier de porte
Le point de transfert pour capteur optique, barre de contact, capteur de mou de câble et contact de porte piétonne.
Voir la boîte de jonction
Capteurs optiques
Important pour la sécurité optique du bord de fermeture sur les portes sectionnelles et industrielles.
Voir les capteurs optiques
Barres de contact
Barres de contact de sécurité électriques pour les bords de fermeture surveillés.
Voir la barre de contact 8,2 kΩ
Systèmes à ondes de pression
Solution de sécurité alternative pour certaines portes sectionnelles et installations existantes.
Voir le kit ForcePSE DW
Commandes de porte
Si l'évaluation de l'OSE, de 8,2 kΩ ou des circuits de sécurité n'est plus fiable.
Voir les commandes de porte
Cellules photoélectriques
Détection d'obstacles supplémentaire dans la zone de la porte.
Voir les cellules photoélectriques
Pourquoi Tormeister24 est le bon choix pour les câbles spiralés
Pour les câbles spiralés, la précision d'ajustement est essentielle. Un câble incorrect entraîne des erreurs de sécurité, des problèmes de montage et des temps d'arrêt.
Tormeister24 est un détaillant spécialisé dans les portes, les entraînements, les commandes, la technologie de sécurité et les pièces de rechange. C'est précisément ce qui est important pour les câbles spiralés : le câble, la boîte de jonction, le bord de fermeture et la commande doivent correspondre.
Sélection adaptée
Marantec, Pro-Line, Universal, boîtes de jonction, supports et câbles de connexion dans un seul univers de produits.
Conseils d'experts au lieu d'un mauvais achat
Avec une photo du câble, de la boîte de jonction et de la commande, la solution appropriée peut être rapidement identifiée.
La chaîne de sécurité en vue
Ne pas seulement remplacer le câble, mais comprendre le bord de fermeture, le boîtier, le capteur et la commande ensemble.
Votre décision d'achat en 5 étapes
Voici comment trouver rapidement le câble spiralé ou l'accessoire de connexion approprié :
1. Vérifier le type d'erreur
Fonctionnement en homme mort, erreur sporadique, arrêt juste avant le sol ou message de sécurité ?
2. Noter la hauteur de la porte
La hauteur de la porte détermine la longueur appropriée du câble et de l'enroulement.
3. Déterminer le type de connexion
Enfichable ou conventionnel ? Photographiez la fiche, les bornes et la boîte de jonction.
4. Clarifier le système de sécurité
OSE, 8,2 kΩ, onde de pression, capteur optique ou barre de contact ?
5. Commander la solution appropriée
Commencez par Câbles spiralés et boîtes de jonction ou envoyez des photos pour des conseils d'experts.
FAQ : Câbles spiralés pour portes industrielles
Pourquoi une porte industrielle a-t-elle besoin d'un câble spiralé ?
Le câble spiralé transmet les signaux du tablier de porte mobile à la commande. Il s'agit souvent de la sécurité du bord de fermeture, de capteurs optiques, de barres de contact, de contacts de porte piétonne ou de capteurs de mou de câble.
Comment reconnaître un câble spiralé défectueux ?
Les signes typiques sont le fonctionnement en homme mort, des erreurs de sécurité sporadiques, un arrêt juste avant le sol, des erreurs dépendant de la position de la porte ou des plis et des éraflures visibles.
Un câble spiralé défectueux peut-il agir comme un capteur optique défectueux ?
Oui. Si le signal du capteur optique passe par un câble endommagé, la commande ne peut pas détecter le capteur de manière fiable.
Quelle longueur ai-je besoin ?
Cela dépend de la hauteur de la porte, du cheminement du câble, du point de montage et de la longueur maximale d'extension. Un câble trop court est sollicité, un câble trop long peut pendre ou frotter.
Quelle est la différence entre 5 × 0,25 mm² et 5 × 0,5 mm² ?
C'est la section des conducteurs. Elle doit correspondre à l'installation existante, à la commande et à l'application. Comparez donc toujours l'ancien câble et les données du produit.
Que signifie un câble spiralé enfichable ?
Un câble spiralé enfichable possède des connexions enfichables adaptées pour la boîte de jonction du tablier de porte ou la commande. Cela réduit l'effort de connexion et aide à éviter les erreurs de câblage.
Quand ai-je besoin d'une boîte de jonction de tablier de porte ?
Lorsque les signaux de sécurité sur le tablier de porte doivent être collectés de manière propre et acheminés via un câble spiralé vers la commande. Particulièrement pertinent pour l'OSE, 8,2 kΩ, le capteur de mou de câble ou le contact de porte piétonne.
Puis-je remplacer le câble spiralé moi-même ?
Pour les installations de porte critiques en matière de sécurité, le remplacement doit être effectué par un professionnel. Un câblage incorrect peut compromettre les fonctions de sécurité et le fonctionnement de la porte.
Quels produits dois-je vérifier en plus ?
Vérifiez la boîte de jonction du tablier de porte, le capteur optique, la barre de contact, le système à ondes de pression, la cellule photoélectrique, la commande de porte et le support du câble spiralé.
Comment éviter un mauvais achat ?
Photographiez l'ancien câble spiralé, les fiches, la boîte de jonction, la commande, le bord de fermeture et la plaque signalétique. Notez la hauteur de la porte, le système de sécurité et le type de connexion. En cas de doute, envoyez les informations à Tormeister24.
La porte ne fonctionne plus qu'en mode homme mort ? Vérifiez le câble spiralé.
Trouvez le câble spiralé approprié, la bonne boîte de jonction de tablier de porte et les accessoires utiles pour la sécurité de votre bord de fermeture.
