Contact de porte de service défectueux ? Pourquoi votre porte sectionnelle ne fonctionne plus
Si la porte de service n'est pas correctement surveillée, le système de commande bloque le mouvement de la porte. Découvrez comment savoir si vous avez besoin d'un contact NC, 8,2 kΩ, radio, magnétique ou d'un interrupteur de sécurité adapté.
Voir les contacts de porte de serviceTable des matières ↓
- Pourquoi un contact de porte de service défectueux bloque la porte
- Erreurs typiques lors du dépannage
- La solution : identifier correctement le type de contact
- NC, 8,2 kΩ, radio ou magnétique ?
- Interpréter correctement les symptômes
- Exemple pratique du hall
- Détails techniques expliqués simplement
- Vérifier directement les accessoires
- Objections honnêtement répondues
- Questions fréquentes

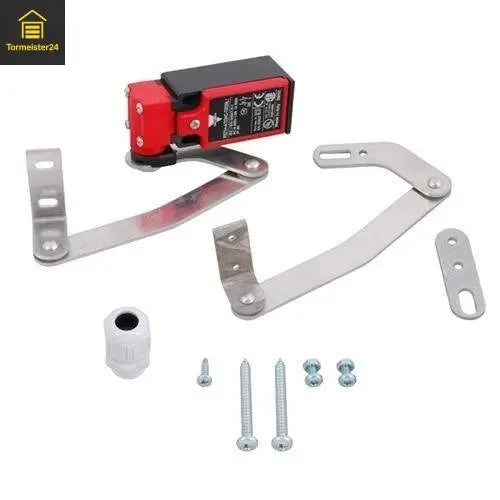

Un petit contact décide si votre porte peut fonctionner ou non
Une porte de service dans une porte sectionnelle est pratique. Les employés peuvent passer sans ouvrir toute la porte. Cela permet de gagner du temps au quotidien.
Mais dès que la porte est automatisée, la porte de service devient un élément de sécurité. L'entraînement ne doit pas démarrer si la porte de service est ouverte. Sinon, le tablier de la porte se déplacerait alors que la porte est encore ouverte.
Le contact de porte de service surveille précisément cet état. Si la porte est fermée, le contact libère le signal. Si la porte est ouverte, endommagée, mal ajustée ou si le contact n'est pas actionné correctement, le circuit de sécurité reste ouvert. Résultat : la porte ne fonctionne pas.
Erreurs typiques : pourquoi de nombreux clients remplacent d'abord la mauvaise pièce
Un contact de porte de service défectueux ressemble souvent à un problème d'entraînement. C'est pourquoi la recherche est souvent effectuée sur le mauvais composant.
Erreur 1 : suspecter directement la commande
Si un signal de sécurité est manquant, la commande bloque délibérément. Il ne s'agit souvent pas d'un défaut de commande, mais d'une autorisation manquante.
Erreur 2 : confondre NC et 8,2 kΩ
Un simple contact NC et un contact surveillé de 8,2 kΩ ne sont pas la même chose. La commande doit recevoir exactement le signal qu'elle attend.
Erreur 3 : vérifier uniquement la porte mécaniquement
La porte de service peut sembler fermée. Mais si l'aimant, le capteur ou le contact ne sont pas correctement alignés, le système reste bloqué.
Erreur 4 : court-circuiter le contact
Un contact de porte de service court-circuité n'est pas une réparation. Il prive le système d'une fonction de sécurité importante.
La solution : d'abord identifier le type de contact, puis commander le bon
La voie la plus rapide vers la solution appropriée commence par une question simple : quel type de contact de porte de service est installé sur votre système ?
Il existe des contacts NC conventionnels, des contacts surveillés de 8,2 kΩ, des interrupteurs magnétiques de porte de service, des contacts radio de porte de service et des variantes spécifiques au fabricant comme Crawford ou Marantec.
Contact NC Marantec
Convient si votre commande évalue un contact de porte de service NC conventionnel et qu'un contact encastré avec câble est nécessaire.
Voir le contact NCContact Marantec 8,2 kΩ
La bonne direction si la commande attend un contact de porte de service surveillé de 8,2 kΩ.
Voir le contact 8,2 kΩContact magnétique GEBA
Idéal lorsqu'une surveillance magnétique sans contact de la porte de service est souhaitée ou requise.
Voir le contact magnétiqueContact radio de porte de service
Utile si un système de transmission radio approprié est disponible et qu'un câblage classique n'est pas souhaité ou possible.
Voir le contact radioNC, 8,2 kΩ, radio ou magnétique ? Le tableau de décision rapide
Ce tableau aide à la présélection. Pour la commande finale, il faut toujours prendre en compte le fabricant de la porte, la commande, le type de contact, le raccordement, la position d'installation et l'ancienne pièce existante.
| Situation sur la porte sectionnelle | Solution recommandée | Pourquoi ce choix ? |
|---|---|---|
| La commande attend un contact NC conventionnel | Contact de porte de service Marantec à encastrer | Contact encastré avec fonction NC et câble pour les commandes appropriées. |
| La commande attend un signal de 8,2 kΩ | Contact de porte de service Marantec 5 m, 8,2 kΩ | Contact surveillé pour les commandes avec entrée 8,2 kΩ. |
| Surveillance sans contact de la porte de service souhaitée | Interrupteur magnétique de porte de service GEBA | Surveillance magnétique de l'état sans pression mécanique de bouton. |
| Porte sectionnelle Crawford avec porte de service présente | Interrupteur de porte de service Crawford | Direction appropriée pour les applications Crawford avec surveillance de porte de service. |
| Interrupteur à tige de ressort mécanique nécessaire | Interrupteur à tige de ressort GEBA PS ECO 2 | Solution de commutation mécanique robuste pour la surveillance appropriée des portes. |
| Système de transmission radio existant | Contact radio de porte de service Marantec 868 MHz | Solution radio si la technologie de réception appropriée est disponible. |
| Surveillance universelle de position ou de sécurité nécessaire | Interrupteur de sécurité 12–24 V pour portail | Interrupteur de sécurité universel pour les applications de portail appropriées. |
| Interrupteur de sécurité 24 V nécessaire | Interrupteur de sécurité 24 V | Convient à de nombreux circuits de sécurité professionnels de 24 V. |
Interpréter correctement les symptômes : contact de porte de service ou autre composant de sécurité ?
Un défaut du contact de porte de service ressemble souvent à un défaut de sécurité général. C'est pourquoi il convient de vérifier toute la chaîne de sécurité.
La porte ne fonctionne pas du tout
Si la commande ne reçoit pas d'autorisation, l'entraînement reste bloqué. Le contact de porte de service est alors un point de contrôle très probable.
Vérifier les contacts de porte de serviceL'erreur n'apparaît que parfois
Alors, la distance de l'aimant, une fixation lâche, une rupture de câble, un faux contact ou une porte de service mal fermée sont suspectés.
Voir le contact magnétiqueLa porte ne fonctionne qu'en mode homme mort
Selon la commande, un signal de sécurité manquant peut bloquer les mouvements automatiques. Vérifiez également le bord de fermeture et la cellule photoélectrique.
Voir le bord de fermetureLa commande signale un circuit de sécurité
Outre le contact de porte de service, les interrupteurs de câble détendu, les barrières photoélectriques, les dispositifs de sécurité des bords de fermeture et les boîtes de raccordement peuvent être en cause.
Voir les commandesExemple pratique : la porte du hall est bloquée – bien que la porte de service soit fermée
Un cas typique : dans un entrepôt, la porte sectionnelle est ouverte le matin. Rien ne se passe. L'émetteur manuel est en ordre. La commande est sous tension. L'entraînement ne semble pas endommagé.
L'employé vérifie la porte de service. Elle semble fermée. Néanmoins, la commande ne reçoit pas de signal d'autorisation clair.
Lors de la vérification, il s'avère que l'aimant est légèrement décalé. Le contact ne détecte pas la porte de manière fiable comme étant fermée. Parfois la porte fonctionne, parfois non. Pour l'exploitation, cela ressemble à un défaut de commande imprévisible.
La solution propre : déterminer le type de contact, vérifier la position de l'aimant, mesurer le contact existant et le remplacer si nécessaire par le contact NC, 8,2 kΩ, radio ou magnétique approprié.
Détails techniques – expliqués simplement
Pour les contacts de porte de service, quelques points techniques décident si la pièce de rechange convient ou non.
| Caractéristique | Ce que cela signifie | Pourquoi c'est important |
|---|---|---|
| Contact NC | Contact normalement fermé. | Convient si la commande attend exactement ce contact. |
| 8,2 kΩ | Contact de sécurité surveillé avec résistance. | Important pour les commandes avec évaluation de sécurité de 8,2 kΩ. |
| Contact magnétique | Surveillance sans contact via aimant et capteur. | Moins d'usure mécanique, mais la distance et l'alignement doivent être corrects. |
| Contact radio | Transmission du signal sans câble de connexion classique. | Utile avec des récepteurs radio appropriés et un câblage difficile. |
| Longueur de câble | Par exemple 4 m ou 5 m. | Un câble trop court complique le montage et peut entraîner des retouches. |
| Type de protection | Par exemple IP65, IP68 ou IP55. | Pertinent en cas d'humidité, de poussière et d'utilisation industrielle rude. |
| Lieu d'installation | Dormant, feuillure de porte, tablier de porte ou position extérieure. | Le contact doit correspondre mécaniquement et électriquement à la porte existante. |
| Entrée de commande | Type de connexion de la commande de porte. | Une entrée incorrecte signifie : le contact ne fonctionne pas comme prévu. |
Pourquoi NC et 8,2 kΩ ne sont pas interchangeables
Un contact NC fonctionne comme un simple contact normalement fermé. Un contact de 8,2 kΩ est surveillé par la commande. Si votre commande attend 8,2 kΩ, un contact NC normal ne suffit pas automatiquement.
Pourquoi l'écartement magnétique est si important
Un contact magnétique ne fonctionne de manière fiable que si l'aimant et le capteur sont correctement alignés. Même de petits déplacements peuvent empêcher la commande de détecter une libération sûre.
Pourquoi la radio n'est pas toujours la solution la plus simple
Un contact de porte de service radio permet d'économiser du câblage, mais nécessite un système de transmission radio adapté, une fréquence adaptée, des piles et une intégration propre dans la commande.
Pourquoi les interrupteurs de sécurité ne doivent pas être choisis en fonction du prix
Le contact de porte de service protège les personnes, l'installation de porte et l'entraînement. Un contact incorrect n'est pas une économie – il prolonge la recherche de pannes et peut rendre l'installation dangereuse.
Vérifier directement les accessoires : le contact de porte de service fait partie de la chaîne de sécurité
Si un signal de sécurité est manquant, la panne peut également provenir de composants adjacents. C'est pourquoi il ne faut pas se limiter à l'examen d'un seul contact.
| Accessoire / Catégorie | Quand est-ce utile ? | Lien direct |
|---|---|---|
| Sécurité de bord de fermeture | Si la porte ne fonctionne qu'en mode homme mort ou s'arrête à la fermeture. | Voir la sécurité de bord de fermeture |
| Interrupteur de mou de câble | Si la commande signale des erreurs de câble ou de circuit de sécurité. | Voir les interrupteurs de mou de câble |
| Cellules photoélectriques | Si le passage doit être surveillé en plus ou si un obstacle doit être détecté. | Voir les cellules photoélectriques |
| Câbles spirale et boîtiers de raccordement | Si l'erreur dépend du mouvement ou si une rupture de câble est suspectée. | Voir les câbles et boîtiers de raccordement |
| Commandes de portes industrielles | Si les contacts fonctionnent correctement, mais que la commande continue d'afficher des signaux incorrects. | Voir les commandes |
| Supports de rouleaux et charnières | Si la porte de service ne se ferme pas correctement en raison d'un mauvais alignement ou de sections déformées. | Voir les supports de rouleaux |
| Consoles de sol | Si la porte s'incline en bas et que la porte de service n'est donc pas correctement alignée. | Voir les consoles de sol |
Produits recommandés chez Tormeister24
Plus le type de contact existant est clair, plus vous trouverez rapidement la solution adaptée.
Pour entrée de commande NC
Si votre commande attend un contact NC conventionnel, vérifiez le contact de porte de service Marantec à encastrer.
Acheter contact NCPour systèmes 8,2 kΩ
Si votre commande utilise une entrée surveillée de 8,2 kΩ, le Marantec 116025 est la bonne direction.
Acheter contact 8,2 kΩPour surveillance magnétique
Si une détection sans contact est souhaitée, vérifiez l'interrupteur de porte de service magnétique GEBA.
Acheter contact magnétiquePour installations Crawford
Si une porte sectionnelle Crawford avec porte de service est présente, l'interrupteur de porte de service Crawford approprié doit être vérifié.
Acheter contact Crawford« Ne peut-on pas simplement ponter le contact de porte de service ? » – Objections honnêtement répondues
« La porte doit fonctionner rapidement à nouveau. »
C'est précisément pourquoi une vérification approfondie est nécessaire. Un contact ponté peut devenir dangereux si la porte de service est réellement ouverte.
« La porte est bien fermée. »
Fermé mécaniquement ne suffit pas. La commande a besoin du signal électrique correct du contact.
« Je prends n'importe quel contact magnétique. »
Uniquement si le type de contact, la logique de commutation, le degré de protection, la position de montage et l'entrée de la commande sont adaptés. Sinon, l'erreur persistera.
« Le moteur est certainement défectueux. »
Souvent, seul un signal de sécurité bloque le mouvement. Vérifiez d'abord le contact de porte de service, le bord de fermeture, la barrière lumineuse et l'interrupteur de mou de câble.
Vous en avez assez des contacts de porte de service incorrects ?
Tormeister24 vous aide dans le choix. Avec des photos, la plaque signalétique et les données de commande, vous trouverez plus rapidement le contact de sécurité approprié.
Faire vérifier le contact de porte de serviceQue se passe-t-il si l'erreur est ignorée ?
Alors la porte reste soit bloquée, soit des improvisations dangereuses sont faites. Les deux coûtent de l'argent.
La porte reste hors service
Un circuit de sécurité ouvert empêche le mouvement de la porte. Dans un entrepôt, un atelier ou une logistique, cela coûte immédiatement du temps.
Le moteur est en danger
Si la porte de service est ouverte et que la surveillance est absente, le moteur peut mettre l'installation en mouvement de manière dangereuse.
La recherche de pannes coûte plus cher
Celui qui remplace d'abord la commande, la radio ou le moteur, alors qu'il ne manque qu'un contact, paie inutilement.
Le risque de sécurité augmente
Un contact mal connecté ou ponté peut perturber la logique de sécurité de l'ensemble de l'installation de porte.
FAQ : Contact de porte de service sur porte sectionnelle
À quoi sert un contact de porte de service ?
Un contact de porte de service surveille si la porte de service intégrée dans la porte sectionnelle est fermée. Ce n'est que lorsque la porte est bien fermée que la commande de porte peut autoriser le mouvement de la porte.
Pourquoi ma porte ne fonctionne-t-elle pas, même si la porte de service est fermée ?
La porte peut être fermée mécaniquement, mais le contact ne la détecte pas comme fermée. Les causes peuvent être l'écartement magnétique, un contact défectueux, une rupture de câble, un type de contact incorrect ou un problème de commande.
Quelle est la différence entre NC et 8,2 kΩ ?
NC est un simple contact normalement fermé. 8,2 kΩ est un contact de sécurité surveillé avec résistance. Votre commande décide quelle variante est nécessaire.
Quand ai-je besoin d'un interrupteur de porte de service magnétique ?
Un interrupteur de porte de service magnétique est utile si la porte de service doit être surveillée sans contact et que la situation d'installation le permet.
Quand un contact de porte de service radio est-il utile ?
Un contact radio est utile si une connexion câblée classique n'est pas souhaitée ou possible et qu'un système de transmission radio approprié est disponible.
Puis-je ponter le contact de porte de service ?
Non. Le contact de porte de service est un composant de sécurité. Le pontage peut mettre en danger les personnes, l'installation de porte et le moteur, et n'est pas une réparation professionnelle.
Quelles photos aident au choix ?
Des photos du contact existant, de l'aimant, du câble, de la fiche, de la commande, du plan de bornes, de la porte de service, de la position de montage et de la plaque signalétique de l'installation de porte sont utiles.
Un contact de porte de service défectueux peut-il déclencher le mode homme mort ?
Oui, selon la commande. Si un signal de sécurité est manquant, l'installation peut bloquer les mouvements automatiques ou n'autoriser qu'un fonctionnement limité.
Puis-je remplacer le contact de porte de service moi-même ?
Si vous n'êtes pas un spécialiste qualifié, vous ne devez pas manipuler vous-même les contacts de sécurité et les commandes de porte. La vérification et la mise en service doivent être effectuées par des professionnels.
Tormeister24 peut-il aider au choix ?
Oui. Envoyez des photos, la plaque signalétique, le type de contact et la description de la panne. Tormeister24 vous aide à trouver plus rapidement le contact de porte de service approprié.
Trouvez maintenant le contact de porte de service adapté – au lieu de continuer à chercher le mauvais composant
Choisissez maintenant le bon contact NC, 8,2 kΩ, radio ou magnétique pour votre porte sectionnelle. En cas d'incertitude, Tormeister24 vous aide avec des conseils d'experts clairs au lieu d'un mauvais achat.
