Comparaison des motorisations de portes sectionnelles industrielles
Tension, couple, commandes, longueurs de chaîne/câble et contenu de la livraison – pour que vous puissiez choisir immédiatement le bon kit.
Principales différences en un coup d'œil
- Tension : 230 V CA (systèmes compacts) contre 400 V CA (grandes portes/portes lourdes).
- Couple et vitesse nominale : par exemple 60–120 Nm, 19–45 min⁻¹ – en fonction de la surface de la porte.
- Commande : CS 320 (contacteur de charge), CS 320 FU-I (avec convertisseur de fréquence) – démarrage en douceur, fonctionnement précis.
- Longueurs de chaîne/câble : Le jeu de chaîne et de câble du tambour est inclus directement dans la livraison (voir tableau).
- Domaine d'application : portes sectionnelles à ressorts équilibrés (ex. 20/30/45 m²) vs. entraînements industriels lourds.
Tableau comparatif complet
| Article / Ensemble | Tension | Couple / Vitesse nominale | surface maximale de la porte | pilotage | Classe de vagues/protection | Chaîne et câble | Caractéristiques spéciales | lien |
|---|---|---|---|---|---|---|---|---|
| Convertisseur de fréquence FU28 (100 Nm) | 230 V | — | — | FU28 | pour les systèmes AWG | — | Convertisseur de fréquence pour un fonctionnement et un contrôle en douceur | À propos du produit |

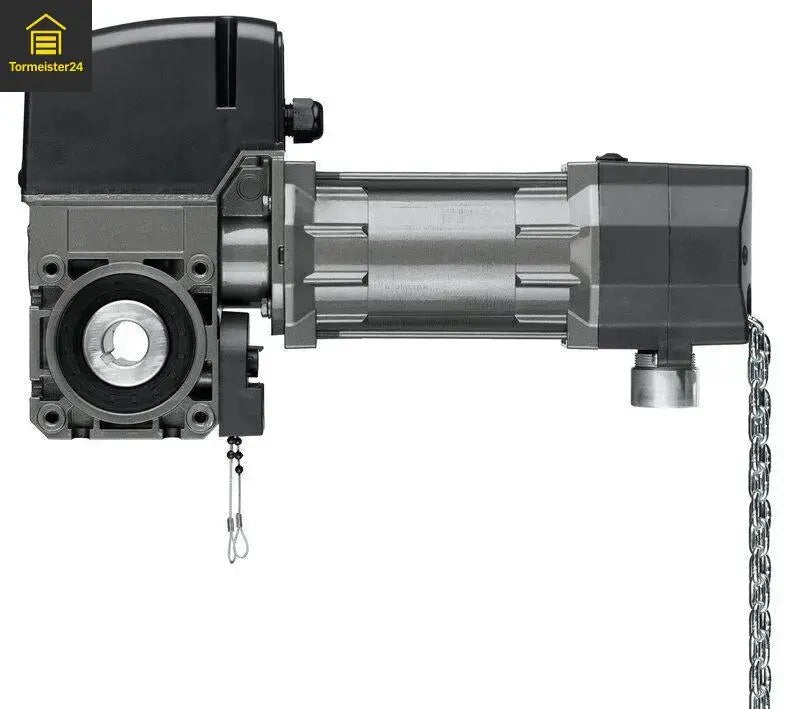

| Fréquence d'entraînement industrielle 400-140 | 400 V | 140 Nm / 30 tr/min | — | commande de convertisseur de fréquence externe | AWG 25,4 mm | — | Pour portes industrielles lourdes | À propos du produit |
| Régler STAW 1-6-24 (60 Nm / 24 min⁻¹) | 230 V | 60 Nm / 24 min⁻¹ | jusqu'à 20 m² | CS 320 (porte de chargement) | AWG 25,4 mm / IP65 | Chaîne d'enroulement sur l'entraînement : 1 000 mm ; Chaîne de bobine séparée : 8 000 mm ; Câble de 7 000 mm |
Comprend un bras de torsion et un sac d'accessoires | À propos du produit |
| Régler STAI 1-8-45 (80 Nm / 45 min⁻¹) | 230 V | 80 Nm / 45 min⁻¹ | jusqu'à 20 m² (87 Hz) / 30 m² (50 Hz) | CS 320 FU-I | AWG 25,4 mm / IP54 | Ensemble de câbles : 11 000 mm ; Câble spiralé : 1 600 mm (non lesté) / 800-3 200 mm (enroulé) ; Barrière lumineuse : S 10 500 mm / E 1 000 mm |
Convertisseur de fréquence externe, encodeur absolu AWG | À propos du produit |
| Régler STA 1-10-24 (100 Nm / 24 min⁻¹) | 400 V | 100 Nm / 24 min⁻¹ | jusqu'à 30 m² | CS 320 | AWG 25,4 mm / IP65 | Longueurs de chaîne/câble : voir le produit | Ensemble robuste de 400 V pour portails de grande taille | À propos du produit |
| Régler STA 1-11-19 (110 Nm / 19 min⁻¹) | 400 V | 110 Nm / 19 min⁻¹ | jusqu'à 30 m² | CS 320 | AWG 25,4 mm / IP65 | Longueurs de chaîne/câble : voir le produit | Plus de puissance à bas régime | À propos du produit |
| Régler STA 1-12-19 (120 Nm / 19 min⁻¹) | 400 V | 120 Nm / 19 min⁻¹ | jusqu'à 45 m² | CS 320 | AWG 25,4 mm / IP54 | Longueurs de chaîne/câble : voir le produit | Pour les grandes zones de but | À propos du produit |
| Ensemble complet de portes sectionnelles jusqu'à 45 m² (120 Nm / 19 min⁻¹) | 400 V | 120 Nm / 19 min⁻¹ | jusqu'à 45 m² | CS 320 | AWG / IP selon les paramètres | Longueurs de chaîne/câble : selon l'ensemble | Avec contrôle de protection de charge | À propos du produit |
| Ensemble d'entraînement (description) | 400 V | — | — | CS 320 | — | — | Présentation du jeu / Spécifications | À propos du produit |
| Ensemble d'entraînement avec manivelle de secours | 400 V | — | — | CS 320 | — | Manivelle de secours incluse | Ouverture manuelle en cas de panne de courant | À propos du produit |
* Poids de la lame du but : veuillez vérifier le poids réel ; les ensembles sont conçus en fonction de la surface maximale du but.
Groupes de produits et détails
Ensemble 230 V – STAW 1-6-24 (jusqu'à 20 m²)
Solution complète pour portes sectionnelles à ressorts jusqu'à 20 m². La livraison comprend : unité d'entraînement avec chaîne de 1 000 mm, chaîne supplémentaire de 8 000 mm, jeu de câbles de 7 000 mm, unité de commande CS 320, support de couple, sac d'accessoires.
Ensemble 230 V avec FU – STAI 1-8-45 (jusqu'à 20/30 m²)
Avec CS 320 FU-I pour un démarrage en douceur et un fonctionnement précis ; incl. jeu de câbles de 11 000 mm, câble spiralé (1 600 mm non lesté, 800–3 200 mm enroulé), boîte de connexion de vantail, barrière lumineuse (10 500/1 000 mm).
Groupes électrogènes 400 V – STA 1-10-24 / 1-11-19 / 1-12-19
Pour les grandes surfaces de passage de câbles : 100–120 Nm, 24/19 min⁻¹, AWG 25,4 mm. Unité de commande robuste CS 320 ; IP65 (partiellement IP54). Idéale pour 30–45 m².
Entraînements de fréquence/spéciaux
FU28 (230 V) comme convertisseur de fréquence pour le fonctionnement de commande ; entraînement industriel 400-140 (140 Nm, 30 tr/min) pour portails lourds.
Kits complets (jusqu'à 45 m²) et manivelle de secours
Pour les grandes surfaces de portail à ressorts équilibrés ; avec dispositif de protection contre la charge. Disponible en option avec manivelle de secours pour l’ouverture manuelle.
Exemples pratiques
Hall, zone de but de 28 m² : 400 V Set STA 1-10-24 (100 Nm/24 min⁻¹) pour un fonctionnement fluide et des réserves.
Porte à cycle élevé : 230 V STAI 1-8-45 avec CS 320 FU-I – rampes douces, moins d'usure.
Grande porte, 45 m² : STA 1-12-19 (120 Nm/19 min⁻¹) / Configuration complète jusqu'à 45 m².
Conseils de sélection
- Vérifiez d'abord la zone de la porte : 20 m² → STAW ; 20–30 m² → STAI/STA 100–110 Nm ; 45 m² → STA 120 Nm/Ensemble complet.
- Cycles / Fonctionnement fluide : Cycles fréquents et fonctionnement fluide → CS 320 FU-I.
- Environnement : L'indice IP65 est préférable dans les zones humides/poussiéreuses ; l'indice IP54 est préférable pour les zones sèches.
- Planification du montage : Vérifiez les longueurs de chaîne/câble dans le tableau (chaîne sur bobine, jeu de câbles, câble spiralé).
FAQ
Comment déterminer le choix en fonction du domaine cible ?
À titre indicatif : jusqu'à 20 m² → 60–80 Nm ; jusqu'à 30 m² → 100–110 Nm ; jusqu'à 45 m² → 120 Nm (selon la conception du portail).
Quand ai-je besoin d'un convertisseur de fréquence ?
Pour des cadences de fonctionnement élevées, des marchandises sensibles, des exigences de fonctionnement silencieux ou lorsque le portail doit se déplacer « en douceur ».
Existe-t-il une option d'intervention d'urgence ?
Oui, les modèles équipés d'une chaîne de treuil ou d'une manivelle de secours permettent une ouverture manuelle en cas de panne de courant.
