Barrières lumineuses, grilles lumineuses ou opto-capteurs ?
La protection de bord de fermeture idéale pour votre portail
Pour les portes de garage, les portes sectionnelles, les portes enroulables et les portes rapides – le grand comparatif de Tormeister 24.

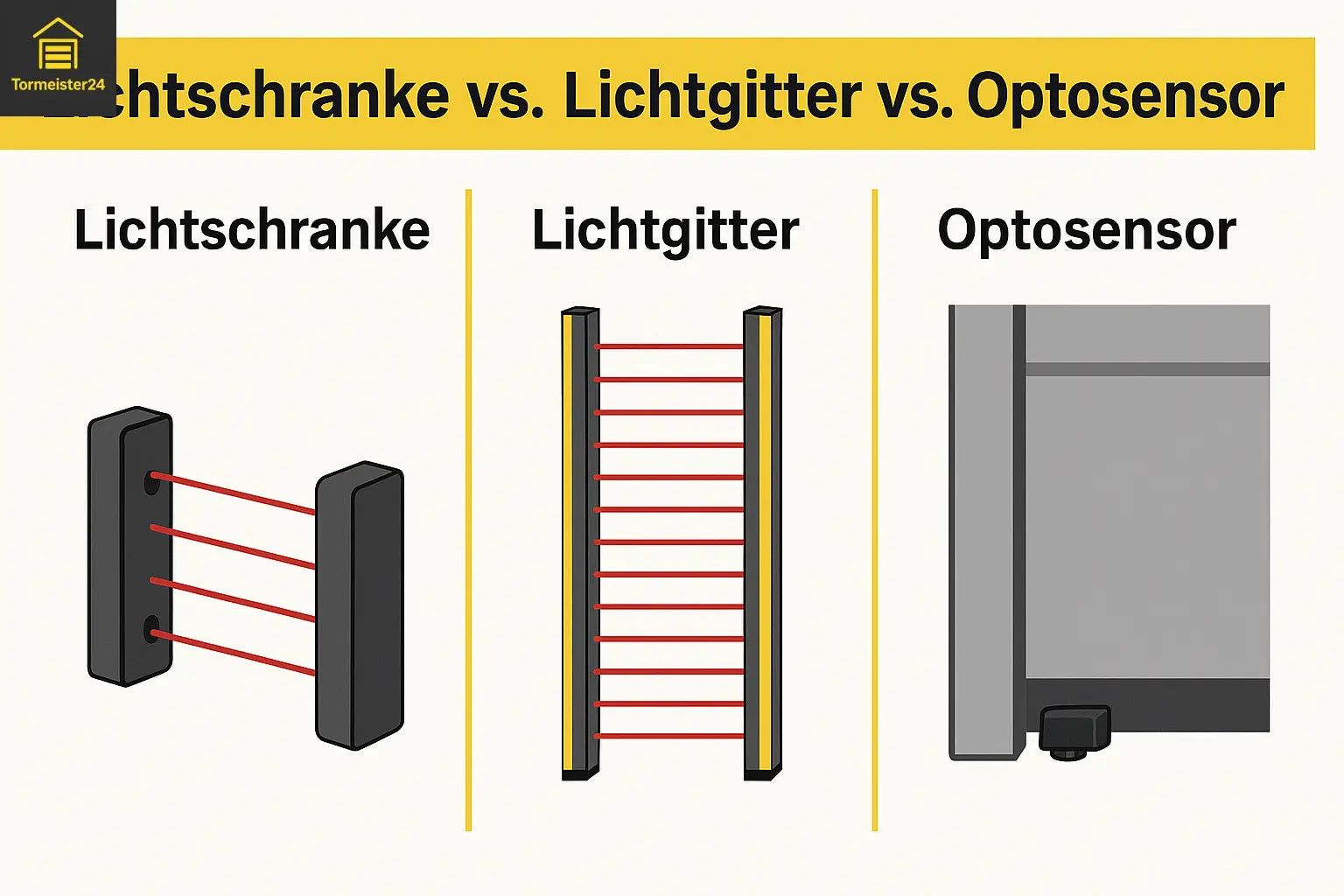

Barrières lumineuses, grilles lumineuses, optocapteurs – qu'est-ce que c'est ?
Barrières lumineuses (entrantes ou réfléchissantes)
Un capteur photoélectrique surveille une ligne , soit en mode unidirectionnel (émetteur ⇄ récepteur), soit en mode réflecteur (émetteur/récepteur intégré + réflecteur). Idéal pour le contrôle d'accès et le renforcement de la sécurité au niveau des ouvertures. Des modèles comme le SOMMER 5233 (IP67, filtre polarisant) sont robustes et résistants à la lumière ambiante.
Avantages : installation discrète, modernisation peu coûteuse, technologie éprouvée. Limites : ne sécurise qu’une seule ligne, et non toute la zone de but.
Grille lumineuse (champ de protection multifaisceaux)
Les grilles immatérielles créent un champ de protection grâce à de multiples faisceaux infrarouges, sécurisant ainsi toute la hauteur et la largeur de l'ouverture. C'est la solution de référence pour les portes industrielles à fort trafic ou les portes rapides. Des modèles comme Marantec GridScan/Pro sont disponibles, par exemple, avec des hauteurs de champ de protection de 1,96 m et 2,5 m et des interfaces courantes (PNP/NPN/OSE).
Optocapteurs à la limite de fermeture
Des capteurs optiques sont intégrés au profilé en caoutchouc du bord de fermeture mobile. En cas d'interruption du faisceau lumineux dans le profilé (contact), le portail s'arrête et s'inverse, assurant une protection optimale contre l'écrasement et le cisaillement.
La connexion OSE est largement utilisée (par exemple, émetteur/récepteur Marantec F, codage OSE). Des accessoires radiocommandés sont également disponibles (par exemple, contacteur de portillon radiocommandé).
Des barrières lumineuses ATEX spéciales sont disponibles pour les zones Ex (par exemple, des variantes réfléchissantes pour la zone 1/2).
Tableau comparatif : Quelle solution convient à quel usage ?
| critère | Barrière de lumière | Grille lumineuse | Optocapteur (bord de fermeture) |
|---|---|---|---|
| Principe de sécurité | Surveille une ligne (unidirectionnelle ou réflectrice) | Champ de protection multifaisceaux (par exemple, hauteur de 1,96 à 2,5 m) | Capteur sur le bord de fermeture (OSE/optique, ou bande de contact de 8,2 kΩ) |
| couverture | Détection de ligne, utile comme dispositif de passage ou de sécurité supplémentaire | Détection de zone (ouverture complète), idéale pour la circulation piétonne | Juste au point de danger (bord mouvant) |
| connexions typiques | Relais/inverseur, 2 fils/4 fils (selon le modèle) | PNP / NPN / OSE (selon le modèle, par exemple GridScan/Pro) | OSE (codage optique) ou 8,2 kΩ (résistif) |
| Renforcer | Simple, économique et adaptable avec flexibilité | Sécurité maximale des personnes au niveau de l'ouverture, idéale pour les portes rapides/industrielles | Efficacité maximale directement au point de pincement ; solution conforme aux normes au niveau du bord de fermeture |
| frontières | Cela ne sécurise pas une zone, seulement une ligne. | Plus complexe qu'une simple barrière lumineuse, pouvant nécessiter des accessoires (câbles/couvercles). | Protège principalement le bord, et non le plan d'ouverture. |
Exemples : GridScan/Pro 1,96 m et 2,5 m avec options PNP/NPN/OSE ; SOMMER 5233 (IP67) ; F-receiver OSE .
Guide de commande : 5 étapes pour une protection de bord de fermeture optimale
- Type et utilisation de la porte – garage privé (occasionnel), porte industrielle/porte rapide (fréquente, trafic de passagers).
- Zone à sécuriser – plan d’ouverture (→ grille lumineuse), ligne de passage (→ barrière lumineuse), bord de fermeture mobile (→ optocapteur/OSE).
- Vérifiez l'interface – votre contrôleur : OSE ? PNP/NPN ? 8,2 kΩ ? (par exemple, GridScan/Pro prend en charge PNP/NPN/OSE).
- Environnement – zone extérieure, protection IP, zone Ex (des modèles ATEX sont disponibles à cet effet).
- Commandez les accessoires en même temps – housses, supports de montage, câbles de commande/connexion (par exemple, kit de housse de protection ; remarque : gamme réduite de 20 % ).
Match rapide :
• Porte de garage – Barrière lumineuse de passage + capteur de bord de fermeture .
• Industriel/Haute vitesse – Réseau léger avec champ de 2,5 m + OSE/PNP/NPN selon la commande.
• Zone Ex – Barrière lumineuse réfléchissante ATEX .
Expérience pratique : configurations éprouvées issues de projets menés à travers l'Allemagne
- Rampe logistique – débit > 200 ouvertures/jour : Grille lumineuse (GridScan/Pro) + couverture de protection + câblage OSE, câble d'extension optionnel pour la synchronisation.
- Garage privé avec circulation de vélos – barrière lumineuse réfléchissante (filtre polarisant, IP67) pour la surveillance du passage ; sur le bord inférieur, un optosenseur OSE en profil F (par exemple P1/P2/P6).
- Portail de parking du centre-ville – barrières lumineuses unidirectionnelles avec supports de montage + protection d'entrée (OSE) sur le bord pour une sécurité redondante.
Centre de liens produits (tous vérifiés et prêts à cliquer)
Barrières lumineuses – liste complète (23 articles)
- Barrière lumineuse unidirectionnelle 12–24 V, 20 m, IP55, rotative (SOMMER 99738)
- Boîtier étanche pour réflecteur (SOMMER 5234V000)
- Barrière de lumière réfléchissante 12 m, IP67, filtre polarisant (SOMMER 5233)
- Barrière lumineuse réfléchissante 21 m (SOMMER 5228)
- Marantec Special 630 – Barrière lumineuse unidirectionnelle pour cadres (2 mm)
- Marantec Special 630 – Câble 2 fils de 8 m, 2×10 m
- Marantec Special 630 – Barrière lumineuse unidirectionnelle pour cadres (1 mm)
- Marantec Special 633 R – 20 m, 4 fils (sans câble)
- Marantec Special 633 L – 20 m, 2 fils (sans câble)
- Marantec Special 633 L – 20 m, 2 fils, câble de 20 m
- Marantec Special 633 – 8 m, 2 fils (sans câble)
- Marantec Special 633 – 8 m, 2 fils, câble de 20 m
- Jeu de 2 supports de montage Marantec (barrières lumineuses unidirectionnelles)
- Kit de support de montage Marantec Special 630
- Barrière lumineuse unidirectionnelle Marantec 24–240 V, 10 m (avec angles)
- Barrière lumineuse unidirectionnelle Marantec 12–24 V, 10 m (avec câble)
- Marantec Special 630 – 8 m (avec support de montage)
- Marantec Ex-Light Barrier Reflex (Zone 1/2, 8 m)
- Marantec Ex-Light Barrier Reflex IP67 (Zone 1/2, 8 m)
- Dispositif de sécurité à traction Marantec 10 m, 24 V‑DC (OSE)
- Marantec Special 670 (2× 2 fils LS sur une entrée)
- Marantec Special 613‑2 Reflex, 8 m, 2 fils
- Barrière lumineuse Pro-Line pour le passage au volant
Grilles lumineuses – liste complète (13 éléments)
- Câble de raccordement pour grille lumineuse 10 m
- Kit de montage à 90° pour GridScan/Pro
- Clips de fixation (paroi arrière) pour GridScan/Pro
- Marantec GridScan/Pro 1 960 m (PNP/NPN/OSE)
- Marantec GridScan/Pro 2 500 m (PNP/NPN/OSE)
- Ensemble de protection 1 960 mm (plage de −20 %)
- Ensemble de protection 2 500 mm
- Rallonge de câble de synchronisation 10 m
- Rallonge de câble de synchronisation 3 m
- rallonge de câble de synchronisation de 5 m
- Câble de commande Pro-Line CND1
- Grille lumineuse Pro-Line GS-Pro <10 m de largeur / 2,8 m de hauteur
- Câble de commande GS-Pro 6P – 5 m
Capteurs optiques et bords de fermeture – produits phares représentatifs (sélection)
- Marantec F-profile P1 (optosenseurs de 11 mm, 50 m)
- Marantec F-profile P2 (11 mm, 25 m)
- Marantec F-profile P4 (22 mm, 25 m)
- Marantec F-profile P6 (11 mm, 25 m)
- Manchon d'espacement F 11/22 mm (avec insert en acier)
- Profil de fermeture de porte 29×58 mm (2 chambres, optosenseurs de 14 mm)
- Profil de fermeture de la porte 30,2×40 mm (1 chambre, optosenseurs de 22 mm)
- Embout SOMMER avec câble de 2,5 m (pour barrette de contact de 8,2 kΩ)
- Rail K en aluminium SOMMER 1000×30×10 mm
- Émetteur Marantec F-OSE – câble de 0,5 m
- Émetteur Marantec F-OSE – Câble de 4 m
- Émetteur Marantec F-OSE – Câble de 10,5 m
- Émetteur Marantec F-OSE – câble de 6 m
- Récepteur Marantec F-OSE – câble de 0,4 m
- Ensemble optocapteur : Émetteur 10,5 m / Récepteur 0,4 m
- Ensemble optocapteur : Émetteur 10,5 m / Récepteur 1 m
- Ensemble optocapteur : Émetteur 15 m / Récepteur 0,4 m
- Ensemble optocapteur : Émetteur 6,5 m / Récepteur 0,5 m
- Bande de contact de sécurité 8,2 kΩ (configurable)
- Contacteur de porte de guichet sans fil Marantec 868 MHz (IP55)
- Câble de connexion à 6 conducteurs avec fiche (TBAD)
- Câble de raccordement pour boîtes de jonction de portail, 10 m
- Boîtier de raccordement pour vantail Protect-Switch 190
- Kit d'étanchéité IP65 pour boîtes de jonction de portail
- Marantec Protect-Opto 602 – barrière lumineuse de pointe
La collection complète (85 articles) est disponible ici : Optosenseurs et protection des bords de fermeture .
FAQ – Foire aux questions
Une barrière lumineuse sur ma porte de garage est-elle suffisante ?
Il est excellent comme dispositif de contrôle de passage. Pour le bord de fermeture mobile , nous recommandons en outre un optocapteur OSE ou une bande de contact de 8,2 kΩ ; cela assure une protection directe au point de danger.
Comment choisir la bonne interface (OSE/PNP/NPN) ?
Consultez la documentation de contrôle : si une entrée OSE est disponible, les solutions OSE sont particulièrement simples. De nombreuses grilles de détection de lumière (par exemple, GridScan/Pro) offrent des entrées PNP/NPN/OSE, vous assurant ainsi une grande flexibilité.
Espaces extérieurs et terre – quels sont les points à prendre en compte ?
Soyez attentif à la protection IP et aux housses de protection. Des housses de protection sont disponibles pour GridScan/Pro (attention : portée réduite de 20 %). Les filtres polarisants permettent de bloquer la lumière ambiante provenant des barrières lumineuses.
Ex-zone ?
Utilisez uniquement des produits conformes à la norme ATEX, par exemple des barrières lumineuses antidéflagrantes spéciales.
Contact et conseils
Vous ne savez pas quelle solution convient à votre système de contrôle ? Notre équipe vous aidera rapidement et efficacement.
