Barrières lumineuses pour portails et portes – sécurité maximale pour les personnes et les matériaux

Les barrières immatérielles pour portails et portes sont des dispositifs de sécurité indispensables dans les technologies modernes de construction et d'installation de portails. Elles garantissent l'arrêt ou la rétraction automatique des portails dès la détection d'un obstacle, assurant ainsi une protection fiable des personnes, des véhicules et des marchandises contre les dommages et les accidents. Cet article technique complet de plus de 10 000 mots vous présente en détail la technologie, le fonctionnement, les applications, les normes, l'installation, la maintenance et les meilleurs modèles disponibles chez Tormeister24 .

Pourquoi les barrières lumineuses sont indispensables

Les capteurs photoélectriques figurent parmi les composants de sécurité les plus importants des systèmes de portails. Les portails motorisés présentent toujours un risque de coincement ou d'endommagement des personnes ou des objets. Le capteur photoélectrique détecte rapidement la présence d'un obstacle sur la trajectoire du portail et envoie un signal au système de commande pour arrêter ou inverser immédiatement son mouvement. Les capteurs photoélectriques sont particulièrement importants dans les cas suivants :

• Ménages privés : Protection des enfants, des animaux domestiques et des véhicules.
• Industrie et logistique : Sécurité des portes rapides, des rampes de chargement et des portes industrielles.
• Bâtiments publics : portes automatiques, accessibilité.

Comment fonctionne une barrière lumineuse

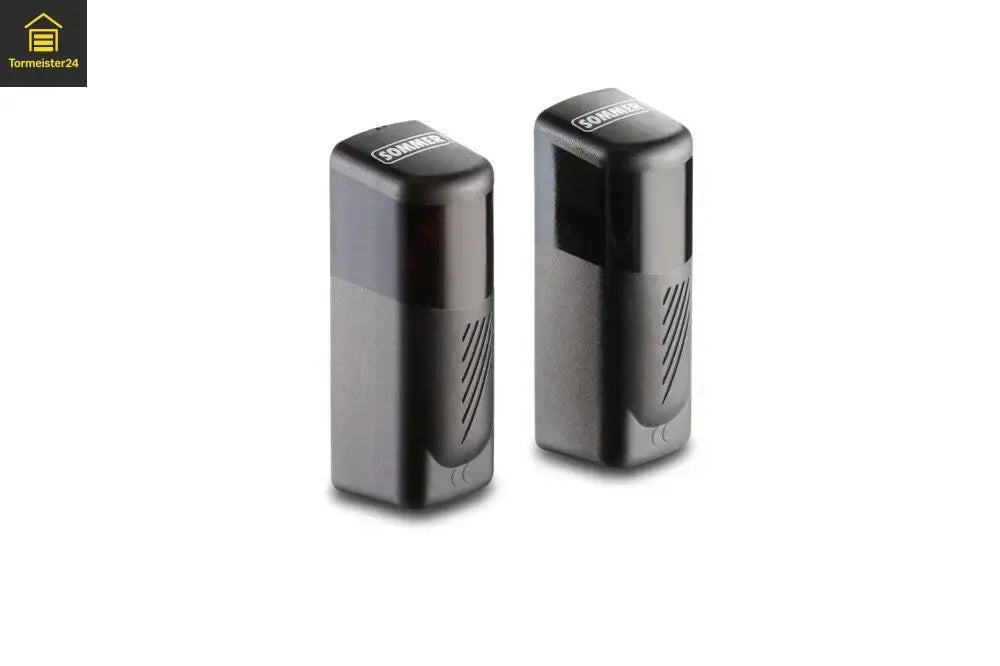

Une barrière lumineuse se compose d'un émetteur et d'un récepteur . L'émetteur génère un faisceau infrarouge invisible, capté par le récepteur. Si ce faisceau est interrompu, le système détecte un obstacle. Il existe différents modèles :

• Barrières lumineuses unidirectionnelles : l’émetteur et le récepteur sont montés séparément. Avantage : grande fiabilité et résistance aux interférences.
• Barrières lumineuses à réflecteur : émetteur et récepteur intégrés dans un seul boîtier, face à un réflecteur. Avantage : installation facile.
• Barrières lumineuses multifaisceaux : plusieurs faisceaux parallèles pour les portails particulièrement larges ou les exigences de sécurité élevées.
• Barrières lumineuses sans fil : une solution sans fil, idéale pour les rénovations ou les zones difficiles d'accès.

Avantages des barrières lumineuses

• Sécurité : prévenir les accidents impliquant des personnes ou des véhicules.
• Protection des marchandises : Les palettes, les chariots élévateurs et le chargement ne sont pas endommagés.
• Conforme aux normes : répond aux exigences des normes EN 12453 et DGUV.
• Peut être combiné avec : des barrettes de commutation, des capteurs radar ou des boucles d'induction.
• Durables : les modèles de haute qualité résistent aux intempéries et nécessitent peu d'entretien.

Domaines d'application

On trouve des barrières lumineuses dans presque tous les domaines des technologies de portail et de chargement :

• Portes de garage : protection contre les dommages aux véhicules et aux personnes.
• Portes industrielles : Obligatoires pour les portes sectionnelles, les portes roulantes et les portes rapides.
• Technologie de chargement : Combinaison avec des ponts de chargement et des commandes de rampe.
• Portes automatiques : dans les centres commerciaux, les gares ou les hôpitaux.
• Applications particulières : salles blanches, installations de stockage frigorifique, zones antidéflagrantes.

Types de barrières à la lumière

Selon le domaine d'application, il existe différents types :

• Barrières lumineuses unidirectionnelles : très précises, idéales pour l'industrie.
• Barrières lumineuses à réflecteur : moins chères et plus faciles à installer.
• Systèmes multi-poutres : sécurité particulièrement élevée, par exemple pour les grandes portes industrielles.
• Barrières lumineuses sans fil : installation facile sans pose de câbles.

Technologie et normes

Les barrières lumineuses sont soumises à une réglementation stricte :

• EN 12453 : Sécurité des portails motorisés – Protection contre l’écrasement et le cisaillement.
• Réglementation DGUV : Inspections obligatoires pour les portes industrielles.
• Hauteur de montage : généralement entre 15 et 30 cm au-dessus du sol.
• Influences environnementales : Les modèles dotés d’un indice de protection IP élevé sont résistants aux intempéries.

Intégration dans les systèmes de contrôle de portail

Les capteurs photoélectriques sont directement connectés à l'unité de commande du motoriste. Les unités de commande modernes (par exemple, Marantec, Hörmann, Select-Line, Pro-Line) offrent :

• Connexion via des terminaux ou des systèmes MS-Bus.
• Combinaison avec d'autres systèmes de sécurité.
• Compatibilité avec les modules radio et les modules d'extension.

Installation et assemblage

Le processus d'assemblage suit un principe fixe :

1. Positionner à 15–30 cm au-dessus du sol.
2. Alignez précisément l'émetteur et le récepteur.
3. Intégrer le cheminement des câbles ou un module radio.
4. Essai : Le portail se rétracte dès que le faisceau est interrompu.

Maintenance et exploitation

• Nettoyage régulier pour éliminer la poussière et la saleté.
• Effectuez un test avant chaque inspection DGUV.
• Remplacement des câbles ou modules usés.
• Vérification de la portée et de l'alignement.

Barrières légères à Tormeister24

Dans la gamme de produits Tormeister24 , vous trouverez :

• Ensembles de barrières lumineuses pour portes de garage.
• Modèles de qualité industrielle à longue portée.
• Barrières lumineuses sans fil et radiocommandées.
• Accessoires tels que câbles, supports et réflecteurs.

Conseils d'achat – quelle barrière lumineuse convient ?

• Pour un usage privé : de simples barrières lumineuses à réflecteur sont souvent suffisantes.
• Industrie : Les barrières lumineuses unidirectionnelles ou les systèmes à faisceaux multiples sont obligatoires.
• Rénovation : Les barrières lumineuses sans fil sont idéales car elles ne nécessitent pas la pose de câbles.
• Environnements spéciaux : Modèles avec classe de protection IP65/IP67.

L'avenir des capteurs de sécurité de portail

L'avenir réside dans la combinaison de différentes technologies de capteurs :

• Capteurs combinés (radar + barrière lumineuse) pour une sécurité maximale.
• Intelligence artificielle (IA) pour la reconnaissance d'objets et de personnes.
• Intégration de l'IoT pour la maintenance et la surveillance.

Conclusion – une protection indispensable pour les portails et les portes

Les capteurs photoélectriques sont indispensables à tout système de portail. Ils protègent les personnes, les véhicules et les marchandises contre les dommages et sont obligatoires en milieu industriel. Avec les modèles éprouvés de Tormeister24 , vous bénéficiez de sécurité, de fiabilité et de compatibilité avec tous les systèmes de commande de portail courants.
