Module d'extension Marantec EM 184 : Intégrer proprement la sécurité anti-effraction dans le contrôle de porte
Lorsqu'une sécurité anti-effraction est nécessaire sur un volet roulant ou une porte industrielle, mais que la commande n'offre pas d'entrée appropriée, le bon module d'extension est décisif pour la sécurité, la fonction et le fonctionnement sans perturbations.
Table des matières ↓
Pourquoi le module d'extension EM 184 est si important
Pour de nombreux volets roulants, grilles roulantes et portes industrielles, il ne suffit pas d'acheter et de brancher une sécurité anti-effraction. Le dispositif de sécurité doit être correctement reconnu, testé et évalué par la commande de porte. C'est précisément là que l'on échoue souvent en pratique.
Le problème typique : La zone de danger est claire. Une sécurité anti-effraction doit être installée ou remplacée. Le capteur est sélectionné. Mais la commande existante n'a pas d'entrée appropriée ou l'évaluation existante ne correspond pas au signal du dispositif de sécurité.
Une sécurité anti-effraction ne protège de manière fiable que si elle est correctement intégrée électriquement et techniquement au système de commande. Un mauvais raccordement n'entraîne pas plus de sécurité, mais des perturbations, un fonctionnement en mode homme mort ou une installation qui ne se déclenche pas du tout.
Le module d'extension Marantec EM 184 est conçu précisément pour cette tâche d'interface : Il étend les commandes Marantec appropriées avec des connexions pour jusqu'à deux sécurités anti-effraction.
Si vous n'êtes pas sûr que votre commande, votre capteur et votre installation de porte sont compatibles, envoyez à Tormeister24 des photos de la commande, de la plaque signalétique, du schéma de câblage et de la technique de sécurité existante.
Pourquoi le sujet est plus important que beaucoup d'exploitants ne le pensent
En matière de technologie de sécurité, on ne prête souvent attention qu'au composant visible : cellule photoélectrique, sécurité anti-effraction, capteur, câble. Mais le point crucial se trouve souvent dans l'armoire électrique : l'évaluation.
Si la commande ne comprend pas le signal, même le meilleur capteur n'est d'aucune utilité. Des problèmes typiques apparaissent alors : la porte ne se déplace qu'en mode homme mort, signale des erreurs de sécurité, s'arrête de manière inattendue ou ne permet pas un mouvement automatique.
Intégration sécurisée
L'EM 184 aide à connecter proprement les sécurités anti-effraction avec raccordement OSE, PNP ou relais aux commandes Marantec appropriées.
Moins de mauvais achats
Ceux qui vérifient la commande, l'entrée et le signal du capteur avant l'achat ne commandent pas aveuglément n'importe quelle cellule photoélectrique ou sécurité anti-effraction.
Meilleure exploitation
Un dispositif de sécurité correctement intégré réduit les dysfonctionnements et rend le fonctionnement automatique de la porte plus fiable.
Ceci est particulièrement important pour les volets roulants et les grilles roulantes. Il existe des zones de rentrée qui ne sont pas automatiquement sécurisées par une cellule photoélectrique de passage normale. La bonne sensorique doit correspondre à la zone de danger et à la commande.
Erreurs typiques en pratique
Erreur 1 : Acheter un capteur, oublier l'entrée
De nombreux exploitants choisissent d'abord la sécurité anti-effraction. C'est compréhensible, mais incomplet. Avant l'achat, il faut être clair si la commande peut évaluer le capteur directement ou si un module d'extension est nécessaire.
Erreur 2 : Confondre OSE, PNP et relais
Ces termes décrivent différents types de signaux. Une commande avec entrée OSE n'est pas automatiquement compatible avec un contact de relais. Un signal PNP n'est pas non plus le même. Ceux qui les confondent ont souvent le même problème après le montage qu'avant.
Erreur 3 : Ne considérer qu'une seule zone d'entrée
Certaines installations ont plus d'un point critique. L'EM 184 offre des connexions pour deux sécurités anti-effraction. Cela peut être important si les deux côtés ou différentes directions de mouvement doivent être surveillés.
Erreur 4 : Ne pas tenir compte de la direction
Pour les installations de portails, il est crucial de savoir quand un dispositif de sécurité doit être actif : en direction d'ouverture, en direction de fermeture ou dans un mode de fonctionnement spécifique. Cela doit être correctement réglé dans la logique de commande.
Erreur 5 : Utiliser incorrectement une solution sur rail DIN ouverte
L'EM 184 est disponible en tant que module sur rail DIN et en version dans un mini-boîtier CS. La version appropriée dépend de la situation de montage, de l'armoire de commande, des besoins de protection et du lieu de montage.
Erreur 6 : Shunter le dispositif de sécurité
Si la porte ne fonctionne pas en raison d'un signal de sécurité manquant, ce n'est pas une raison de shunter. L'installation signale un problème. Ce problème doit être soigneusement examiné et résolu par un professionnel.
Explication technique : Que fait le Marantec EM 184 ?
Le Marantec EM 184 est un module d'extension pour les commandes de porte Marantec appropriées. Il fournit des entrées supplémentaires pour les sécurités anti-effraction et les intègre dans la logique de commande via le bus MS.
Que signifie « module d'extension » ?
Un module d'extension complète la commande existante avec des fonctions qui ne sont pas ou pas suffisamment disponibles directement sur la commande de base. Pour l'EM 184, il s'agit spécifiquement de l'intégration des sécurités anti-effraction.
Que signifie OSE ?
OSE signifie évaluation optique de la sécurité. Un capteur OSE ne fournit pas un simple signal « marche/arrêt » comme un interrupteur normal, mais un signal de sécurité à évaluer spécifiquement. C'est pourquoi la commande ou le module doit comprendre ce signal.
Que signifie PNP ?
PNP décrit un type de signal fréquemment utilisé en sensorique. Simplifié : le capteur émet un signal de commutation positif. Ce signal doit également correspondre à l'entrée de la commande.
Que signifie raccordement relais ?
Une sortie relais fonctionne comme un contact sans potentiel. Cela semble simple, mais n'est pas automatiquement adapté à chaque application de sécurité. L'important est la façon dont la commande surveille et teste ce contact.
Quelle est la différence entre l'EM 184 sur rail DIN et l'EM 184 dans le mini-boîtier CS ?
La variante sur rail DIN est compacte et conçue pour être installée dans une armoire de commande appropriée. La variante dans le mini-boîtier CS offre un boîtier pré-monté et est utile lorsqu'une solution plus robuste et clairement délimitée est nécessaire sur le lieu de montage.
Ce n'est pas la sécurité anti-effraction seule qui décide. C'est l'ensemble de la chaîne qui est déterminant : zone de danger, type de capteur, commande, module d'extension, alimentation électrique, câblage, paramétrage et test de fonctionnement.
Vous trouverez des solutions de produits adaptées ici : Module sur rail DIN Marantec EM 184 et Marantec EM 184 dans le mini-boîtier CS.
Que signifient les normes et la sécurité dans la pratique ?
Pour les portails motorisés, il ne s'agit pas d'énumérer le plus grand nombre possible de normes. L'essentiel est que les zones dangereuses soient identifiées et sécurisées par des dispositifs de protection appropriés.
Pour les exploitants et les installateurs, cela signifie concrètement :
Identifier la zone de danger
Les zones d'entraînement, d'écrasement et de cisaillement doivent être prises en compte. Les volets roulants et les grilles roulantes, en particulier, présentent des zones dangereuses différentes de celles des portes sectionnelles.
Évaluer la fonction de protection en toute sécurité
Un dispositif de sécurité ne doit pas seulement être installé. Il doit être correctement évalué et testé par la commande.
Documenter la fonction
Après le montage, le remplacement ou la modernisation de composants pertinents pour la sécurité, un test de fonctionnement rigoureux est nécessaire.
Important : L'EM 184 ne rend pas une installation automatiquement sûre. C'est un élément constitutif. Le choix, le câblage, le paramétrage et le test professionnels sont déterminants pour la sécurité de fonctionnement.
La solution adaptée : D'abord vérifier la commande, puis choisir le module et le capteur
L'ordre correct est simple : ne pas acheter d'abord, mais vérifier d'abord. Surtout pour la technique de commande, cela évite des commandes erronées coûteuses.
Comment procéder correctement
1. Déterminer le type de porte
Porte roulante, grille roulante, porte sectionnelle ou porte spéciale ? Le type de porte détermine les zones de danger et les directions de mouvement pertinentes.
2. Vérifier la zone dangereuse
Où peut-on être entraîné, écrasé ou cisaillé ? La sécurité anti-effraction doit surveiller la bonne zone.
3. Identifier la commande
Vérifiez le fabricant, le type de commande, la plaque signalétique, le schéma de câblage et les entrées de bus ou de sécurité existantes.
4. Clarifier le type de signal
OSE, PNP ou relais ? Cette information détermine si le capteur, l'EM 184 et la commande sont compatibles.
5. Évaluer le lieu de montage
Rail DIN dans l'armoire électrique ou mini-boîtier CS ? Le lieu de montage détermine la version de module appropriée.
6. Demander conseil
Des photos de la commande, des bornes, des capteurs et de l'installation de porte aident Tormeister24 à identifier plus rapidement la solution appropriée.
Si vous savez déjà que votre installation a besoin d'un EM 184, choisissez la version appropriée ici :
Voir le module sur rail DIN EM 184 Voir l'EM 184 dans le mini-boîtier CSQuels produits et catégories Tormeister24 sont compatibles ?
Pour les sécurités anti-effraction, il est rarement suffisant de ne considérer qu'un seul composant. Le module, le capteur, la commande et les accessoires doivent être compatibles.

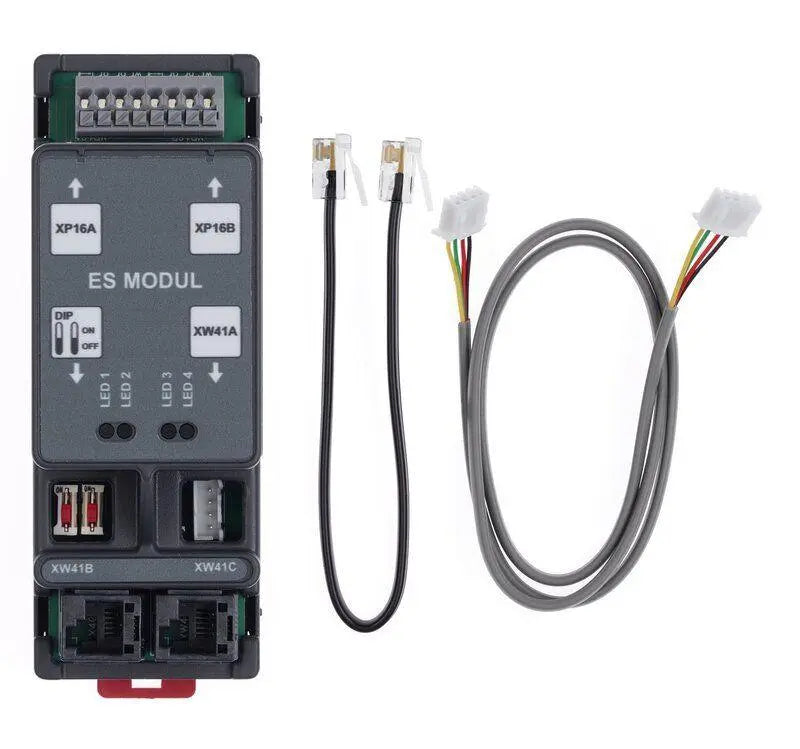

Module sur rail DIN Marantec EM 184
Pour l'extension compacte des commandes Marantec appropriées avec des connexions pour les sécurités anti-effraction.
Voir le produitMarantec EM 184 dans le mini-boîtier CS
Pour une solution pré-montée dans un boîtier, lorsque la situation de montage exige plus de protection et d'ordre.
Voir la variante avec boîtierSécurité anti-effraction Marantec OSE
Sécurité anti-effraction optique avec une portée de 10 m, 24 V DC, interface OSE et une conception robuste.
Voir la sécurité anti-effractionCommandes de portes industrielles
Si la commande existante n'est plus adaptée, est obsolète ou si des fonctions de sécurité supplémentaires sont nécessaires.
Voir les commandesCellules photoélectriques pour portes
Pour la sécurisation du passage, la détection d'obstacles et la surveillance supplémentaire des installations de porte.
Voir les cellules photoélectriquesConseils techniques
En cas d'OSE, PNP, relais, bus MS ou de commande peu claire, une demande avec photos est le moyen le plus rapide d'obtenir la solution appropriée.
Demander conseilComparaison et aide à la décision
Ce tableau aide à la première classification. Le choix final doit toujours être vérifié en fonction de la commande existante, de la sensorique, de l'environnement de montage et des indications du fabricant.
| Situation | Problème typique | Solution judicieuse | Lien pertinent |
|---|---|---|---|
| Une sécurité anti-effraction doit être connectée à une commande Marantec compatible | Entrée directe manquante ou insuffisante | Vérifier l'EM 184 comme module d'extension | Module sur rail DIN EM 184 |
| Le module doit être protégé et proprement pré-monté | La solution sur rail DIN ouverte ne convient pas à la situation de montage | Choisir l'EM 184 dans le mini-boîtier CS | EM 184 mini-boîtier CS |
| La zone de rentrée sur le volet roulant ou la grille roulante est non sécurisée | Danger d'entraînement, d'écrasement ou de cisaillement | Vérifier la sécurité anti-effraction OSE et l'évaluation appropriée | Sécurité anti-effraction Marantec |
| La porte ne fonctionne qu'en mode homme mort | Signal de sécurité manquant ou mal évalué | Vérifier le capteur, le module, le câblage et les paramètres de commande | Demander conseil |
| Plusieurs zones dangereuses doivent être surveillées | Une seule entrée ne suffit pas | Vérifier le module avec deux entrées pour les sécurités anti-effraction | Vérifier l'EM 184 |
| L'ancienne commande n'est plus extensible de manière judicieuse | La sensorique et la commande ne sont pas compatibles pour l'avenir | Vérifier le remplacement de la commande ou une commande de porte industrielle moderne | Commandes de portes industrielles |
La règle la plus importante : identifiez d'abord la commande existante, puis sélectionnez le capteur et le module d'extension. Celui qui commande d'abord et vérifie ensuite risque un mauvais achat, un arrêt de production et un temps de montage inutile.
Exemple pratique : protection anti-encastrement achetée – la porte ne s'ouvre toujours pas
Une entreprise souhaite sécuriser une grille enroulable. La zone d'encastrement doit être surveillée. Une protection anti-encastrement optique est commandée et montée. Cependant, la porte ne fonctionne pas comme prévu. La commande continue de signaler une erreur de sécurité.
Le premier soupçon : capteur défectueux. Ensuite, l'alignement est vérifié. Puis le câblage. Tout semble propre à première vue.
La cause réelle réside dans l'évaluation : la commande existante ne peut pas traiter le signal tel qu'il a été connecté. Il manque l'interface appropriée ou la bonne extension.
Avec un module d'extension EM 184 approprié, la protection anti-encastrement est correctement intégrée. La commande reconnaît le signal de sécurité, la direction est paramétrée en conséquence et l'installation est ensuite testée fonctionnellement.
Si une nouvelle protection anti-encastrement ne fonctionne pas, le capteur n'est pas automatiquement en cause. Souvent, l'évaluation appropriée fait défaut. Vérifiez la commande, le module, l'entrée, le type de signal et le paramétrage comme un système.
Si vous rencontrez un problème similaire, envoyez à Tormeister24 des photos de la commande, du module, des bornes, des capteurs et de l'installation de la porte.
Envoyer le problème et trouver une solutionObjections fréquemment rencontrées dans la pratique
« La protection anti-encastrement a déjà l'OSE – pourquoi aurais-je encore besoin d'un module ? »
Parce que la commande doit pouvoir évaluer le signal OSE. Si l'entrée appropriée n'est pas disponible ou si des protections anti-encastrement supplémentaires doivent être intégrées, un module d'extension peut être nécessaire.
« Ne puis-je pas simplement connecter la protection anti-encastrement à une entrée normale ? »
Ce n'est pas une bonne idée. Les signaux de sécurité doivent être évalués et testés de manière appropriée. Une entrée normale ne remplace pas une évaluation de sécurité adéquate.
« Rail DIN ou boîtier CS-Mini – lequel est le meilleur ? »
Pas meilleur, mais adapté. La version sur rail DIN est compacte pour les armoires électriques appropriées. La version avec boîtier CS-Mini est utile lorsqu'un boîtier protégé et prémonté est nécessaire.
« La porte fonctionne en mode homme mort, est-ce suffisant ? »
Le mode homme mort est souvent une indication qu'un mouvement automatique n'est pas autorisé en raison d'un dispositif de sécurité manquant ou non reconnu. Cela ne doit pas être ignoré, mais vérifié minutieusement.
« Pourquoi devrais-je envoyer des photos ? »
Parce que les commandes, les bornes, les capteurs et les situations d'installation sont très différents. Une photo de la commande et de la plaque signalétique permet d'éviter les questions et les commandes erronées.
Recommandation d'action claire
Si vous souhaitez équiper ou remplacer une protection anti-encastrement sur une porte enroulable, une grille enroulable ou une porte industrielle, ne vérifiez pas seulement le capteur. Vérifiez l'évaluation.
Étape 1
Définir le type de porte, la zone dangereuse et le sens de mouvement.
Étape 2
Identifier la commande existante : type, fabricant, bornes, bus MS, entrées de sécurité.
Étape 3
Clarifier le type de signal de la protection anti-encastrement : OSE, PNP ou relais.
Étape 4
Choisir la version EM-184 appropriée ou demander à Tormeister24 avec des photos.
Si la commande est extensible et que les protections anti-encastrement doivent être intégrées correctement, le Marantec EM 184 est une solution claire et professionnelle. Si la situation d'installation est incertaine, une courte demande est préférable à un mauvais achat.
Acheter EM 184 Vous n'êtes pas sûr ? Demandez maintenantQuestions fréquentes sur le module d'extension Marantec EM 184
Qu'est-ce que le Marantec EM 184 ?
Le Marantec EM 184 est un module d'extension pour l'intégration de jusqu'à deux protections anti-encastrement dans les commandes de porte Marantec appropriées. Il prend en charge, entre autres, les connexions OSE, PNP et relais.
Quand ai-je besoin de l'EM 184 ?
Vous avez besoin de l'EM 184 si une protection anti-encastrement doit être intégrée et que la commande existante doit être étendue à cette fin ou si des entrées supplémentaires sont nécessaires.
L'EM 184 est-il compatible avec toutes les commandes de porte ?
Non. Le module est destiné aux commandes Marantec appropriées. Avant de commander, le type de commande, le bus MS, le plan de bornes et les spécifications du fabricant doivent être vérifiés.
Quelle est la différence entre l'EM 184 et une protection anti-encastrement ?
La protection anti-encastrement est le capteur qui surveille la zone dangereuse. L'EM 184 est le module d'extension qui intègre la protection anti-encastrement dans la logique de commande.
Que signifie OSE pour une protection anti-encastrement ?
OSE est une évaluation de sécurité optique. La commande ou le module d'extension doit être capable de reconnaître et d'évaluer correctement ce signal.
Qu'est-ce qui est mieux : EM 184 rail DIN ou EM 184 dans un boîtier CS-Mini ?
La version sur rail DIN est compacte pour les armoires électriques appropriées. La version avec boîtier CS-Mini est utile lorsqu'une solution protégée et prémontée est nécessaire sur le site de montage.
Pourquoi ma porte ne fonctionne-t-elle qu'en mode homme mort après l'équipement ?
Souvent, un signal de sécurité valide manque ou la commande n'évalue pas correctement le capteur. Vérifiez le capteur, le module, le câblage, le paramétrage et les entrées de la commande.
Puis-je connecter une protection anti-encastrement sans module d'extension ?
Seulement si la commande existante offre déjà l'entrée appropriée et l'évaluation correcte. Si ce n'est pas le cas, un module approprié ou une autre solution est nécessaire.
Puis-je connecter le module moi-même ?
Vous pouvez préparer la sélection. La connexion, le paramétrage et le test de fonctionnement doivent être effectués par du personnel qualifié, car il s'agit d'une technologie de commande de porte pertinente pour la sécurité.
Quelles photos aident Tormeister24 à donner des conseils ?
Des photos de la commande de porte, de la plaque signalétique, des bornes, du plan de bornes, des capteurs existants, de la zone d'encastrement et de l'ensemble de l'installation de la porte sont utiles.
