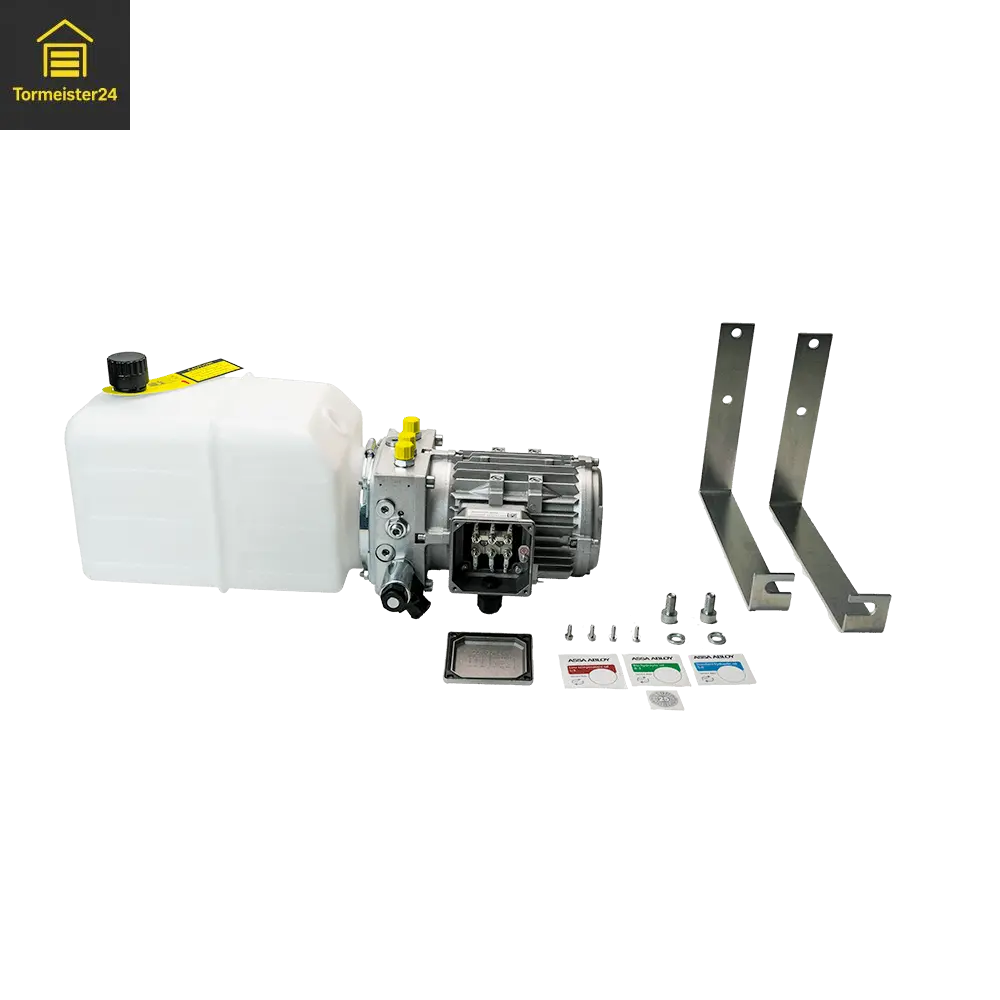

Changer l'unité hydraulique d'un pont de chargement : 1 ou 2 valves ?
Si la rampe de chargement ne se lève plus, que la lèvre ne se déploie pas ou que la rampe reste bloquée, le bon diagnostic est essentiel. Voici comment trouver l'unité hydraulique adaptée – sans erreur d'achat et sans arrêt inutile.
Voir les unités hydrauliques et les pièces détachéesContenu de cette page ↓
- Pourquoi une unité défectueuse coûte cher immédiatement
- Erreurs typiques lors du remplacement
- La bonne solution : identifier l'abattant ou la lèvre télescopique
- 1 valve ou 2 valves ?
- Interpréter correctement les symptômes
- Exemple pratique de chargement
- Détails techniques expliqués simplement
- Commander les accessoires directement
- Questions fréquentes
Lorsque le pont de chargement est à l'arrêt, c'est souvent tout le processus de chargement qui l'est
Un pont de chargement n'est pas un élément de confort. C'est le lien entre la rampe et le camion. S'il ne se lève pas, ne s'abaisse pas ou que la lèvre ne fonctionne pas correctement, un défaut technique devient immédiatement un problème opérationnel.
Le camion est à l'arrêt. Le cariste attend. La marchandise reste dans le hall. La fenêtre de livraison est dépassée. Et plus la rampe est en panne, plus l'arrêt coûte cher.
C'est pourquoi une unité hydraulique défectueuse sur un pont de chargement est un sujet sur lequel vous ne devriez pas faire de suppositions. La mauvaise unité peut sembler presque adaptée mécaniquement – mais pas électriquement, hydrauliquement ou fonctionnellement.
Les erreurs les plus fréquentes lors de l'achat d'une unité hydraulique
De nombreux achats erronés se produisent parce que, sous la pression du temps, seule une photo de l'ancienne unité est prise. Ce n'est souvent pas suffisant. Pour la technologie de chargement, plusieurs points doivent correspondre.
Erreur 1 : Confondre lèvre basculante et lèvre télescopique
Une rampe à lèvre basculante nécessite une logique hydraulique différente de celle d'une rampe à lèvre télescopique. Une commande incorrecte entraîne une perte de temps et un risque d'installation inadaptée.
Erreur 2 : Ignorer le nombre de valves
1 valve ou 2 valves n'est pas un détail. Le nombre de valves est directement lié aux mouvements du pont de chargement et de la lèvre.
Erreur 3 : Ne pas vérifier le raccordement du tuyau
M14 × 1,5, 1/4" BSP ou adaptateurs existants ? Si le raccordement ne correspond pas, l'installation est bloquée – même si l'unité elle-même pourrait être correcte.
Erreur 4 : Ne remplacer que l'unité
Souvent, les tuyaux, adaptateurs, joints, réservoir d'huile ou couvercles sont également anciens. Ne pas les vérifier risque de provoquer la prochaine panne peu après le remplacement.
La bonne solution : identifier d'abord le type de rampe, puis choisir l'unité
Le moyen le plus rapide d'obtenir la bonne solution commence par une question simple : Avez-vous une lèvre basculante ou une lèvre télescopique ?
Avec une lèvre basculante, la lèvre se déplie. Avec une lèvre télescopique, la lèvre avance. Cela semble simple, mais cela décide directement de la bonne unité hydraulique.
Lèvre basculante / lèvre pivotante
Pour de nombreuses rampes à lèvre basculante ou pivotante, une unité hydraulique à 1 valve est la bonne direction. La tension, le raccordement et la commande sont importants.
Voir lèvre basculante 1VLèvre télescopique / avance
Pour les rampes à lèvre télescopique, des mouvements supplémentaires sont contrôlés. Pour cela, une unité à 2 valves est souvent nécessaire.
Voir lèvre télescopique 2VLoading Systems
Si une rampe Loading Systems est présente, la série correspondante doit être vérifiée. Il existe des unités de remplacement spécifiques pour les 232, 232 M et 232 HDA.
Voir Loading SystemsHörmann HLT
Pour les ponts de chargement Hörmann, il faut choisir avec une attention particulière le type de plaque, la version et l'unité hydraulique existante.
Voir l'unité Hörmann1 valve ou 2 valves ? Le tableau de décision rapide
Ce tableau aide à la présélection. Pour la décision finale, la plaque signalétique, le type de rampe, le nombre de valves, le raccordement, la tension et la commande existante sont toujours déterminants.
| Situation sur le pont de chargement | Solution recommandée | Pourquoi ce choix ? |
|---|---|---|
| Rampe à lèvre basculante ou pivotante existante | Unité hydraulique lèvre basculante 1 valve | Direction appropriée pour de nombreuses rampes à lèvre basculante et pivotante avec fonction de levage et d'abaissement. |
| Lèvre télescopique / lèvre coulissante ne se déploie plus | Unité hydraulique lèvre télescopique 2 valves | Solution plus robuste pour les mouvements de levage, d'abaissement et télescopiques sur les rampes à avance. |
| Loading Systems 232, 232 M, 232 NG ou 232 JNG existante | Unité hydraulique Loading Systems 232 / 232 M | Solution de remplacement ciblée pour les rampes à lèvre basculante Loading Systems appropriées. |
| Loading Systems 232 HDA existante | Unité hydraulique Loading Systems 232 HDA | Solution appropriée si cette version HDA a été identifiée. |
| Pont de chargement Hörmann HLT existant | Unité hydraulique Hörmann HLT | Solution proche de l'originale pour les applications Hörmann HLT appropriées. |
| Tuyaux M14 sur Hafa/Crawford sont installés | Kit tuyaux hydrauliques M14 | Utile si le système existant avec raccords M14 doit être conservé. |
| Système de tuyaux 1/4" BSP est requis | Kit tuyaux hydrauliques 1/4" BSP | Solution flexible pour la maintenance, le remplacement et la nouvelle installation dans de nombreuses applications. |
| Les raccords ne correspondent pas directement | Kit adaptateur Multi | Aide en cas de différentes variantes de raccordement et réduit les temps d'arrêt lors du service. |
Unité hydraulique défectueuse – ou est-ce le tuyau, la valve ou l'huile ?
Toutes les pannes ne signifient pas automatiquement que l'unité complète doit être remplacée. Souvent, la nature de la panne indique quel domaine doit être vérifié en premier.
Le pont ne se lève plus
Causes possibles : unité hydraulique, moteur, commande, niveau d'huile, tuyau, cylindre, valve ou alimentation électrique.
Vérifier les unitésLa lèvre ne se déploie pas
Pour les lèvres télescopiques, cela peut indiquer un problème avec la valve, la fonction d'avance, la pression hydraulique, le tuyau ou l'unité.
Voir l'unité 2VFuite d'huile
Dans ce cas, les tuyaux, les raccords, les joints, le réservoir d'huile, le couvercle et les points de raccordement doivent être vérifiés.
Voir les tuyaux et adaptateursL'unité fonctionne, mais le mouvement est faible
Cela peut être dû au niveau d'huile, à la pression, à la pompe, au cylindre, à la valve ou à une fuite interne. Ne pas remplacer aveuglément.
Faire vérifier la panneExemple pratique : la rampe ne se lève plus le matin
Un cas typique : Lundi matin, réception des marchandises. Le premier camion est à la rampe. Le pont de chargement devrait monter, mais il ne se passe presque rien. L'unité bourdonne brièvement, le pont ne se lève que de quelques centimètres et reste bloqué.
La première hypothèse est : « L'unité est cassée. » Cela peut être vrai. Mais pas nécessairement.
La meilleure approche : Vérifier d'abord s'il y a une fuite d'huile. Ensuite, regarder les raccords de tuyaux et les cylindres. Ensuite, déterminer s'il s'agit d'une lèvre basculante ou télescopique. Puis vérifier le nombre de valves, la tension, le raccordement et la plaque signalétique.
Si l'unité doit réellement être remplacée, la commande est ciblée : 1 valve pour les applications à lèvre basculante appropriées, 2 valves pour les applications à lèvre télescopique appropriées ou une solution de fabricant spécifique pour Loading Systems ou Hörmann.
Détails techniques – mais expliqués de manière à aider à l'achat
Les données techniques sont cruciales pour les unités hydrauliques. Mais elles ne sont utiles que si elles sont correctement interprétées.
| Caractéristique | Ce que cela signifie | Pourquoi c'est important |
|---|---|---|
| Nombre de valves | 1 valve ou 2 valves contrôlent différentes fonctions. | Un nombre de valves incorrect signifie que le système ne fonctionnera pas comme prévu. |
| Puissance du moteur | Par exemple 0,75 kW ou 1,5 kW. | La puissance doit correspondre au type de rampe et à la charge. |
| Tension | Souvent 230 / 400 V – 50 Hz. | L'alimentation électrique doit correspondre à l'unité et au système. |
| Tension de commande | Par exemple 24 V DC pour les bobines électromagnétiques. | Important pour la coopération avec la commande et les valves. |
| Réservoir d'huile | Volume et forme du réservoir, par exemple 7 litres. | Pertinent pour la taille, la sécurité de fonctionnement et l'interchangeabilité. |
| Raccordement du tuyau | Par exemple M14 × 1,5 ou 1/4" BSP. | Si le raccord ne convient pas, vous aurez besoin d'adaptateurs ou d'autres tuyaux. |
| Support de montage | Fixation de l'unité à l'installation. | Important pour un montage propre et sans vibrations de l'unité. |
Pourquoi 1 vanne convient souvent aux lèvres articulées
Pour de nombreuses rampes à lèvre articulée et à lèvre pivotante, la fonction hydraulique est plus simple. Une unité à 1V appropriée peut être la bonne solution ici, si la tension, la connexion et la commande correspondent.
Pourquoi 2 vannes deviennent importantes pour les lèvres télescopiques
Une lèvre télescopique se déplace également en avant et en arrière. Ce mouvement doit être contrôlé hydrauliquement de manière précise. C'est pourquoi une unité à 2V est souvent la bonne direction pour de telles applications.
Pourquoi les raccords décident souvent du succès ou de l'arrêt
Même si l'unité convient fondamentalement, des raccords de tuyaux incorrects peuvent bloquer le montage. C'est pourquoi les M14, 1/4" BSP et les adaptateurs existants doivent toujours être vérifiés avant de commander.
Pourquoi les anciens tuyaux ne devraient pas être automatiquement réutilisés
Si l'unité est déjà ancienne ou fuit, les tuyaux et les raccords sont souvent également endommagés. Une nouvelle unité avec des tuyaux anciens, cassants ou fuyants n'est pas une solution propre.
Pensez directement aux accessoires : comment l'unité devient une réparation fonctionnelle
De nombreux clients ne commandent que le groupe hydraulique. En pratique, il manque souvent exactement la pièce qui retarde la réparation : tuyau, adaptateur, joint, bouchon de réservoir ou support.
| Accessoire | Quand est-ce utile ? | Lien direct |
|---|---|---|
| Kit tuyau hydraulique M14 | Si des installations Hafa/Crawford avec raccords M14 sont présentes. | Voir le kit M14 |
| Kit tuyau hydraulique 1/4" BSP | Si un système de tuyaux 1/4" BSP est nécessaire ou doit être renouvelé de manière flexible. | Voir le kit 1/4" BSP |
| Kit d'adaptateurs Hafa/Crawford | Si les raccords Hafa ou Crawford existants doivent être adaptés. | Voir le kit d'adaptateurs 1 |
| Kit d'adaptateurs Loading Systems/Hörmann | Si les raccords Loading Systems ou Hörmann doivent être connectés proprement. | Voir le kit d'adaptateurs 2 |
| Kit d'adaptateurs Multi | Si différentes variantes de raccordement doivent être comblées de manière flexible lors de l'entretien. | Voir le kit d'adaptateurs Multi |
| Réservoir pour groupe Hytos | Si l'ancien réservoir d'huile est endommagé, déformé ou fuit. | Voir le réservoir |
| Bouchon de réservoir d'huile Hytos | Si le bouchon du réservoir est endommagé ou s'il y a un risque de perte d'huile et de contamination. | Voir le bouchon de réservoir d'huile |
| Support réglable | Si la nouvelle unité doit être montée proprement et de manière stable. | Voir les supports |
Itinéraires de produits recommandés chez Tormeister24
Plus vous identifiez précisément votre installation, plus vite vous trouverez la solution adaptée.
Pour les rampes à lèvre articulée
Si votre rampe a une lèvre articulée ou une lèvre pivotante, commencez par le groupe 1V et vérifiez le raccordement, la tension et la commande.
Acheter un groupe 1VPour les rampes à lèvre télescopique
Si la lèvre se déploie et se rétracte, vérifiez le groupe 2V pour les rampes à lèvre télescopique et à avancement.
Acheter un groupe 2VPour les solutions des fabricants
Pour Loading Systems ou Hörmann, une sélection précise selon la plaque signalétique et la série est recommandée.
Voir les solutions des fabricantsPour un entretien complet
Vérifiez directement les tuyaux, les adaptateurs et les kits d'entretien. Cela évite que la réparation n'échoue à cause d'un raccord.
Acheter tuyaux & adaptateursQue se passe-t-il si vous achetez le mauvais groupe ?
Alors la rampe reste souvent exactement là où elle était avant : hors service.
Le montage s'arrête
Un mauvais raccordement, une mauvaise tension ou un mauvais nombre de vannes signifient : la réparation ne peut pas être effectuée correctement.
L'arrêt se prolonge
Chaque jour avec une rampe défectueuse coûte du temps, du personnel et souvent aussi de la qualité de livraison.
Des coûts supplémentaires surviennent
Une nouvelle commande, une deuxième intervention, des adaptateurs supplémentaires ou un nouveau diagnostic rendent rapidement coûteux un achat apparemment bon marché.
Le risque de sécurité augmente
Les systèmes hydrauliques sont importants pour la sécurité. Des solutions improvisées peuvent mettre en danger les personnes, les véhicules et les marchandises.
Objections honnêtement répondues
«L'ancien groupe ressemble presque au nouveau.»
L'apparence ne suffit pas. Le nombre de vannes, les raccords, la puissance, la tension et la commande doivent correspondre. Presque identique n'est souvent pas suffisant en hydraulique.
«Je veux juste commander rapidement.»
C'est compréhensible. Mais une mauvaise commande coûte plus de temps qu'une brève vérification avec des photos et une plaque signalétique.
«Les tuyaux ont l'air encore corrects.»
En hydraulique, l'apparence ne compte pas seulement. L'âge, la pression, les raccords et l'étanchéité doivent également être vérifiés.
«Je peux acheter des adaptateurs plus tard.»
C'est possible. Mais si l'adaptateur manque le jour du montage, la rampe reste bloquée. Il est préférable de vérifier et de commander les adaptateurs appropriés directement.
Pas envie du mauvais groupe ?
Tormeister24 vous aide dans votre choix. Avec des photos, la plaque signalétique et la description du problème, vous trouverez beaucoup plus rapidement la solution hydraulique adaptée.
Faire vérifier la solution hydrauliqueFAQ : Comment choisir correctement le groupe hydraulique pour un pont de chargement
Comment savoir si mon pont de chargement a une lèvre articulée ou une lèvre télescopique ?
Avec une lèvre articulée, la lèvre se déplie et repose sur la surface de chargement du camion. Avec une lèvre télescopique, la lèvre s'étend vers l'avant. Cette distinction est importante pour le choix du groupe hydraulique approprié.
Quand ai-je besoin d'un groupe hydraulique avec 1 vanne ?
Un groupe 1V est souvent utile pour les rampes à lèvre articulée ou pivotante appropriées. Cependant, le type de rampe, la commande, la tension et le raccordement du tuyau sont toujours décisifs.
Quand ai-je besoin d'un groupe hydraulique avec 2 vannes ?
Un groupe 2V est souvent nécessaire pour les rampes à lèvre télescopique ou à avancement, car des mouvements supplémentaires de la lèvre doivent être contrôlés.
Que dois-je photographier avant de commander ?
Photographiez la plaque signalétique, l'ancien groupe hydraulique, le bloc de vannes, les raccords de tuyaux, la commande, les vérins, le point de fuite d'huile et le pont de chargement complet. Ces photos aident à faire le bon choix.
Puis-je réutiliser les anciens tuyaux hydrauliques ?
Uniquement s'ils sont techniquement impeccables, étanches et adaptés. Pour les tuyaux anciens ou fuyants, un remplacement est souvent judicieux, surtout si le groupe est de toute façon remplacé.
Qu'est-ce qui est mieux : M14 ou 1/4" BSP ?
Il n'y a pas de "mieux" universel. Le raccordement doit correspondre à l'installation existante. Le M14 est pertinent pour certaines applications Hafa/Crawford, le 1/4" BSP est utilisé dans de nombreuses applications hydrauliques.
Ai-je besoin d'un kit d'adaptateurs ?
Un kit d'adaptateurs est utile si le nouveau système de tuyaux ou de groupe ne correspond pas directement aux raccords existants. Vérifiez le type de raccordement et le fabricant au préalable.
Puis-je changer un groupe hydraulique moi-même ?
Non, si vous n'êtes pas un professionnel qualifié. Les systèmes hydrauliques et l'alimentation électrique des ponts de chargement sont importants pour la sécurité. Le remplacement doit être effectué par des mains expertes.
Que faire si le pont ne lève que lentement ?
Alors il faut vérifier le niveau d'huile, la pression hydraulique, les tuyaux, les vérins, la pompe, les vannes et la commande. Le groupe est une cause possible, mais pas la seule.
Tormeister24 peut-il aider au choix ?
Oui. Envoyez des photos, la plaque signalétique, le type de rampe et la description du défaut. Cela permet de trouver la solution adaptée plus rapidement et plus sûrement.
Choisissez le groupe hydraulique correctement dès maintenant – au lieu de laisser la rampe à l'arrêt
Choisissez dès maintenant le groupe, le kit de tuyaux ou le kit d'adaptateurs adapté à votre pont de chargement. En cas d'incertitude, Tormeister24 vous aide avec des conseils spécialisés clairs au lieu de mauvaises commandes.
Acheter des groupes hydrauliquesDemander des conseils spécialisés
