ASSA ABLOY CDM9 E09 im Praxisfall: Netzspannung bricht unter Last ein – Wiesbaden-Erbenheim, Rampe 2 (483)

Praxisfall: Reifenlager in Wiesbaden-Erbenheim, Rampe 2

Gemeldet wurde ein Sektionaltor an Verladezone mit ASSA ABLOY CDM9. Das Fehlerbild war klar genug, um es vor Ort nachzustellen: Steuerung meldet E09 direkt beim Start.

Wichtig war: Nicht zuerst Teile bestellen, sondern messen. Bei diesem Einsatz passte der Fehler am Ende zu eigener Stromkreis wurde mit Heizlüfter überlastet.

Messwerte, die den Fehler eindeutig gemacht haben

Prüfpunkt Istwert Sollwert Bewertung
Netzspannung Leerlauf 227.6 V AC 230 V AC ±10 % im Leerlauf unauffällig
Netzspannung beim Start 204 V AC > 207 V AC bei 230 V Netz Spannung bricht unter Last ein
Neutralleiterklemme 2.0 Ω Übergang nahe 0 Ω Übergangswiderstand erzeugt Reset/Fehler
Steuerspannung 21.7 V DC 24 V DC ±10 % Sekundärspannung sackt mit ab

Wichtig war der Messwert im Fehlerzeitpunkt. Ein Wert im Stillstand hätte hier ein falsches Bild geliefert.

Reparatur

Repariert wurde nur der nachgewiesene Fehlerbereich. Konkret: Zuleitungsklemme erneuert, Spannungsfall unter Last gemessen und Anlage auf eigenen abgesicherten Kreis gelegt.

  • Klemmen nachgezogen und Fehlerspeicher nach Probelauf kontrolliert
  • mehrere Fahrten in beide Richtungen unter realer Nutzung getestet
  • Anschlussbild und Klemmenbelegung vor dem Ausbau dokumentiert
  • Bauteil nach Signalart, Spannung und Funktion ausgewählt

Diagnose vor Ort

Der Fehler wurde zuerst reproduziert. Danach wurde vom sperrenden Eingang zurück zum Bauteil gemessen. Die Ursache war am Ende eindeutig: eigener Stromkreis wurde mit Heizlüfter überlastet.

  1. Große Verbraucher am gleichen Stromkreis als Störquelle ausgeschlossen.
  2. Klemmen nachgezogen und den Start unter Last wiederholt.
  3. Netzspannung nicht nur im Leerlauf, sondern beim Motorstart gemessen.
  4. Neutralleiter, Hauptschalter und Vorsicherung auf Übergangswiderstand geprüft.

Dadurch war klar, ob ein Sensor, eine Leitung, ein Parameter oder ein mechanischer Fehler die Anlage stoppt.

Passende Ersatzteile

Aus der Diagnose ergaben sich nur diese sinnvollen Ersatzteile:

  • Hauptschalter
  • Klemmensatz
  • Motorschutzschalter
  • Netzteil

FAQ zu diesem Servicefall

Warum tritt ASSA ABLOY CDM9 E09 nicht bei jeder Fahrt auf?

Weil der Fehler häufig erst unter Bewegung, Feuchte, Vibration oder Last sichtbar wird. In diesem Fall zeigte sich die Ursache: eigener Stromkreis wurde mit Heizlüfter überlastet.

Welche Messung ist bei ASSA ABLOY CDM9 E09 zuerst sinnvoll?

Zuerst wird der Eingang gemessen, der die Fahrt sperrt. Danach folgen Versorgung, Leitung und Bauteil. So wird nicht blind die Steuerung getauscht.

Kann man den Eingang bei ASSA ABLOY CDM9 E09 einfach brücken?

Nur kurzzeitig zur Diagnose durch Fachkräfte. Für den Betrieb muss die Sicherheitseinrichtung korrekt funktionieren.

Welches Ersatzteil passt bei diesem Fehlerbild?

Passend ist das Bauteil, das den falschen Messwert verursacht. Deshalb stehen im Artikel nur die Teile aus der tatsächlichen Diagnose.

Muss nach der Reparatur bei ASSA ABLOY CDM9 neu gelernt werden?

Ja, wenn Endlagen, Signalart, Kraftwerte, Relaisfunktionen oder Referenzfahrten betroffen sind. Bei reinen Kontakt- oder Leitungsfehlern reicht oft die Funktionsprüfung.

Warum ist die Steuerung hier nicht automatisch defekt?

Weil Versorgung und Eingänge gezielt gemessen wurden. Erst wenn der Feldkreis korrekt ist und der Fehler bleibt, wird die Steuerung selbst verdächtig.

Was war im Praxisfall Reifenlager Wiesbaden-Erbenheim der entscheidende Hinweis?

Der Fehler ließ sich reproduzieren und passte zum Messwert. Der entscheidende Hinweis war: eigener Stromkreis wurde mit Heizlüfter überlastet.

Einstellung / Programmierung nach der Reparatur

Programmiert wurde erst, nachdem der Messfehler beseitigt war. Sonst speichert man nur einen defekten Zustand ein.

  1. CDM9: Fehler erst nach Lastmessung quittieren
  2. Parameter nicht verändern, bevor Netzspannung und Neutralleiter sicher sind

Nützliche interne Links für diesen Fehler

Nächster sinnvoller Schritt

Netzspannungsfehler E09 unter Last prüfen: Fotos vom Typenschild, der Steuerung und dem Fehlerdisplay bereithalten. Dann lässt sich das richtige Teil schneller zuordnen. Jetzt passende Hilfe anfragen.

0 commentairesur ASSA ABLOY CDM9 E09 im Praxisfall: Netzspannung bricht unter Last ein – Wiesbaden-Erbenheim, Rampe 2 (483)

1700+

Produits de la gamme

15+

Années d'expérience

40+

Partenaires de marque

1000+

Clients satisfaits

Les meilleurs conseils pour les portes et les motorisations

Des connaissances qui vous font gagner du temps et de l'argent

Évitez les mauvais achats et les problèmes inutiles. Nos experts vous montreront quels produits conviennent, ce à quoi vous devez faire attention et comment utiliser au mieux votre système de portail.

Tout afficher

Garagentor-Handsender funktioniert nicht mehr vor geschlossenem Garagentor – passende Ersatz-Handsender, Funkempfänger und Codeschalter von Tormeister24.

La télécommande de porte de garage ne fonctionne pas | Solution et remplacement

La télécommande de votre porte de garage ne fonctionne pas ? Ce guide vous montre comment identifier rapidement la cause et trouver la télécommande, le récepteur radio, le clavier à code ou le kit radio complet adapté à votre motorisation de porte.

Plussur La télécommande de porte de garage ne fonctionne pas | Solution et remplacement

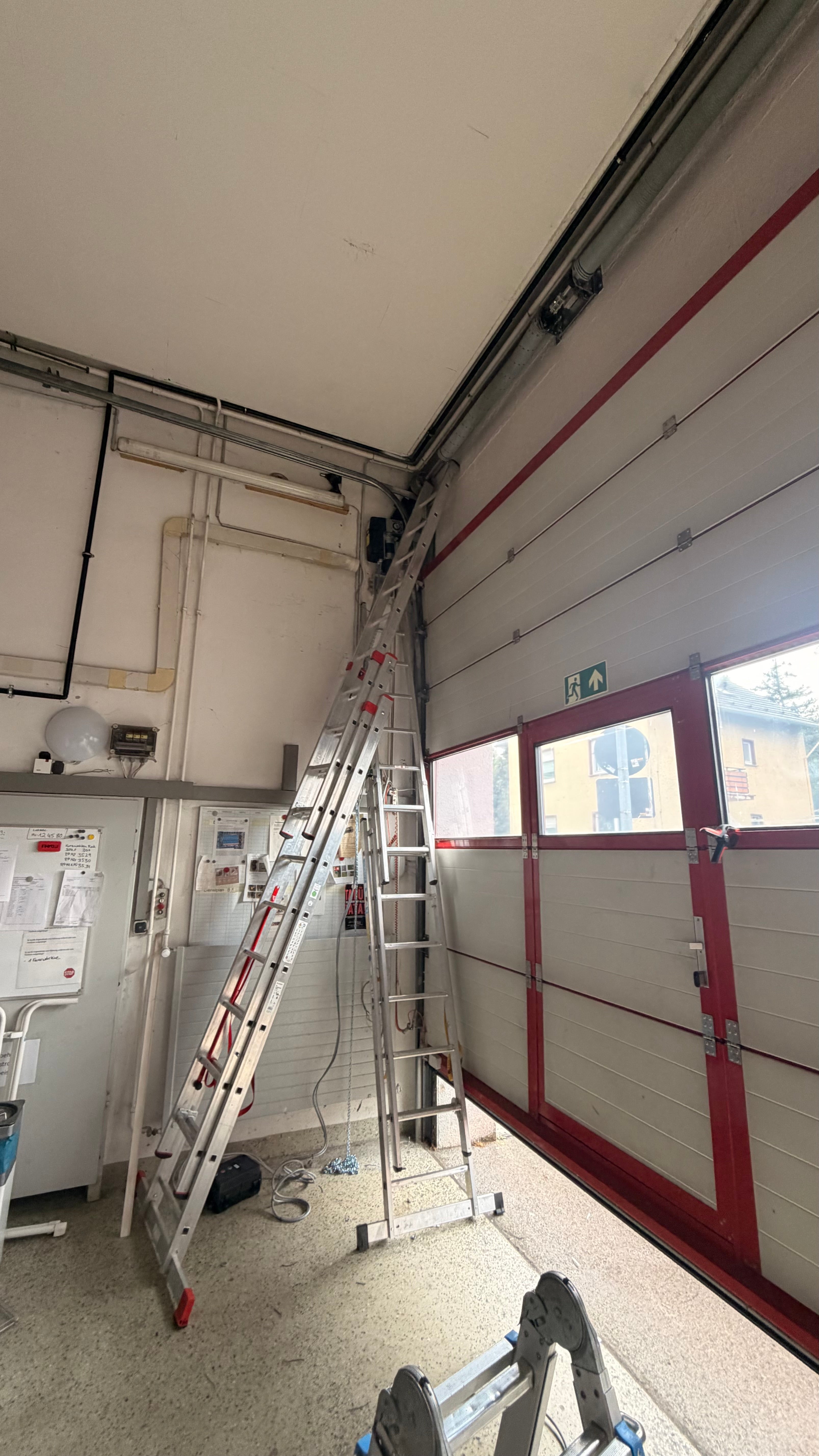

Industrie-Sektionaltor mit modernem Marantec-Industrietorantrieb, CS 320 Steuerung, Lichtschranke und Schließkantensicherung von Tormeister24.
