Kit Marantec pour portes sectionnelles jusqu'à 30 m², moteur 400 V-AC, 110 Nm, 19 min-1, AWG, avec commande par contacteur de charge CS 320

Kit pour portes sectionnelles à ressort jusqu'à 30 m², moteur 400 V-AC, 110 Nm, 19 min-1, AWG, avec commande par contacteur de charge CS 320

Contenu de la livraison :

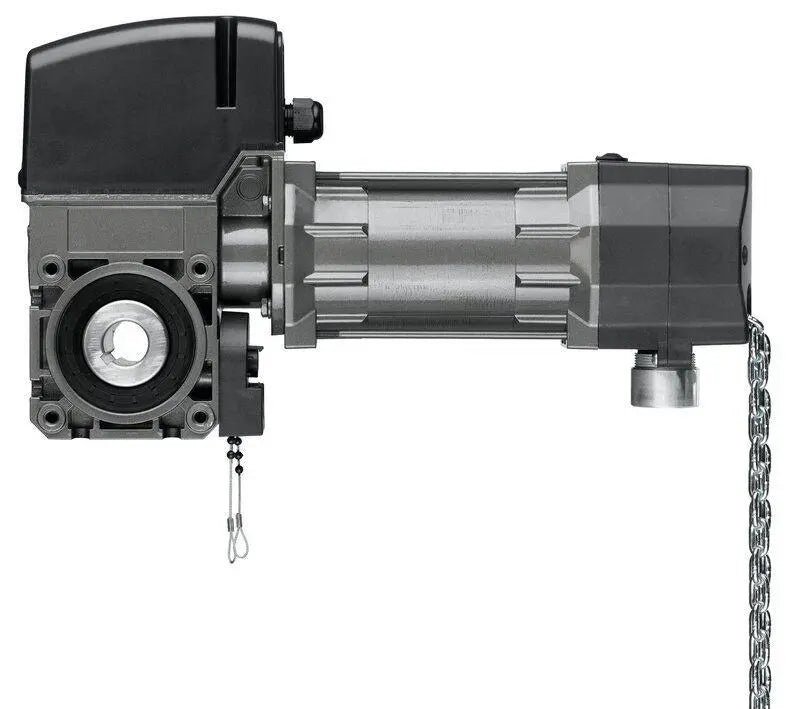

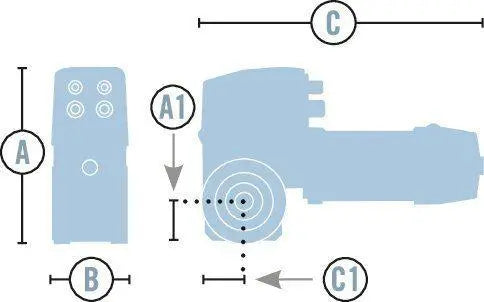

• Entraînement STA 1-11-19 E-KE 400 V/3~ AWG 25,4 mm avec chaîne à bobine de 1 000 mm

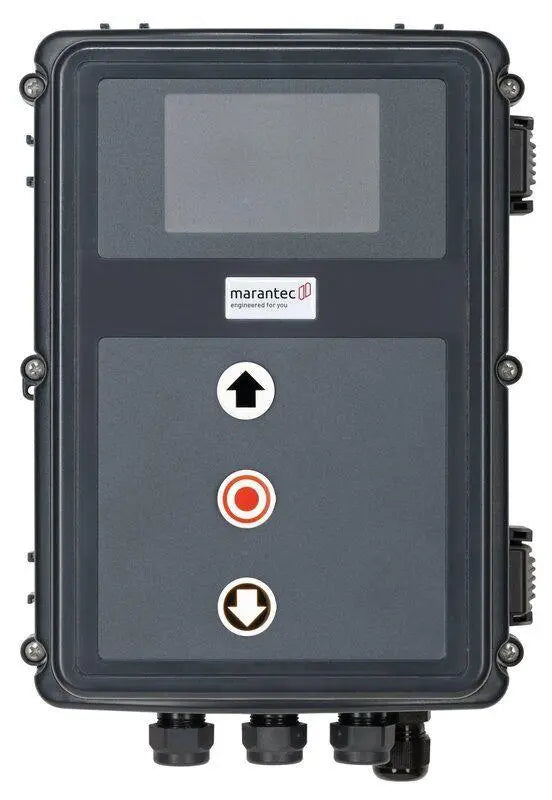

• Unité de commande CS 320 400 V/3~ dans un boîtier standard CS avec bouton 3 voies et écran LCD dans le couvercle, câble de raccordement avec fiche CEE 5 broches, rouge

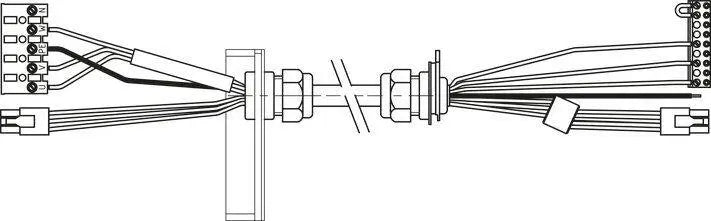

• Jeu de câbles avec bornes de raccordement et presse-étoupes pour la commande et l'entraînement, 9 000 mm

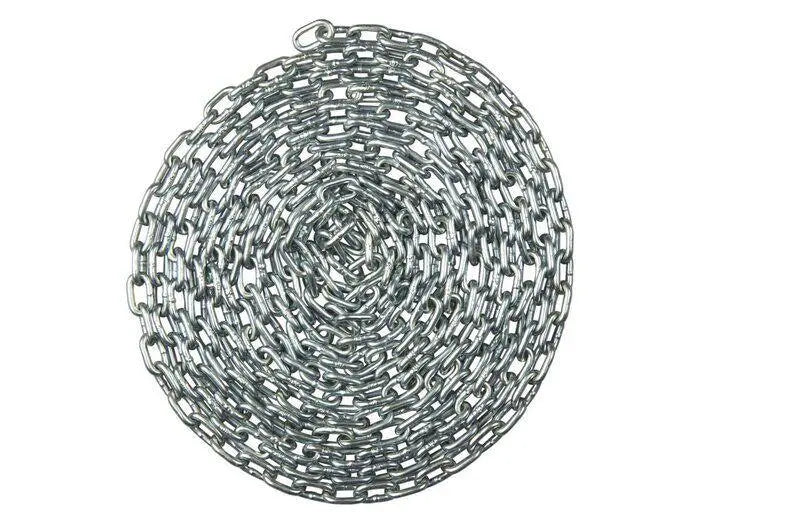

• Chaîne de bobine : 9 000 mm, avec 2 verrous de chaîne
• Support de couple 4 forme ovale

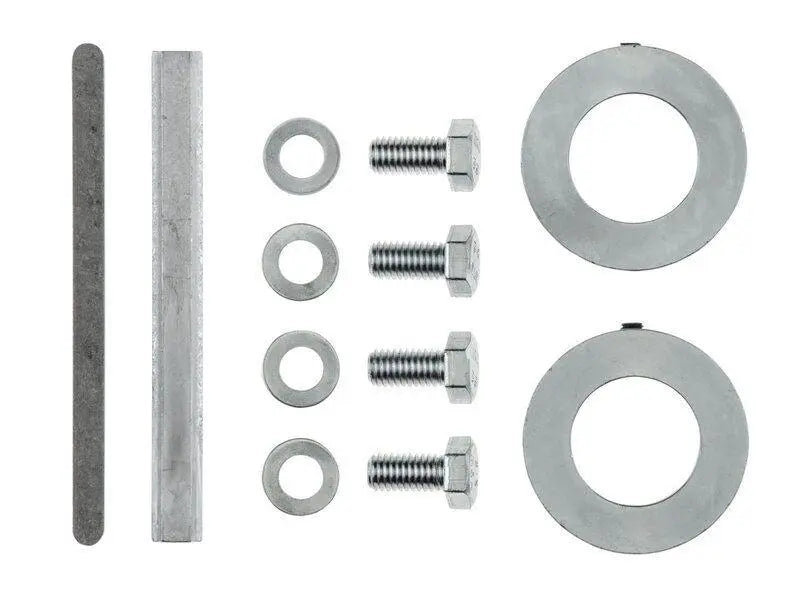

• Sac d'accessoires avec clé pour arbre plein 25,4/31,75 mm (6,35x6,35x105 mm) et bagues de réglage supplémentaires 25,4 mm

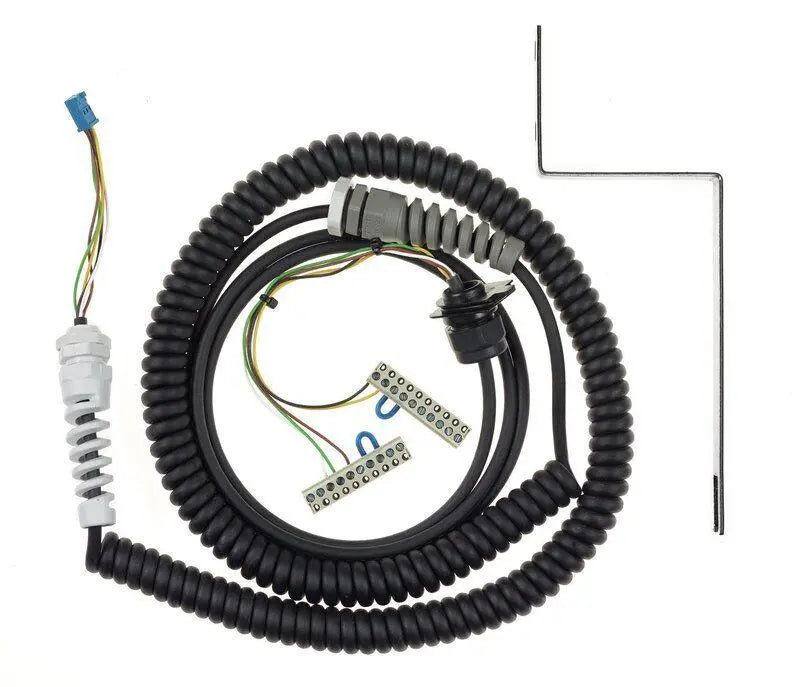

• Câble spiralé 5x0,25 mm² avec support de montage, presse-étoupes, bornes de raccordement pour l'unité de commande et fiche pour le boîtier de raccordement du vantail de porte, longueur de bobine 3 000 mm déroulée/800-3 200 mm

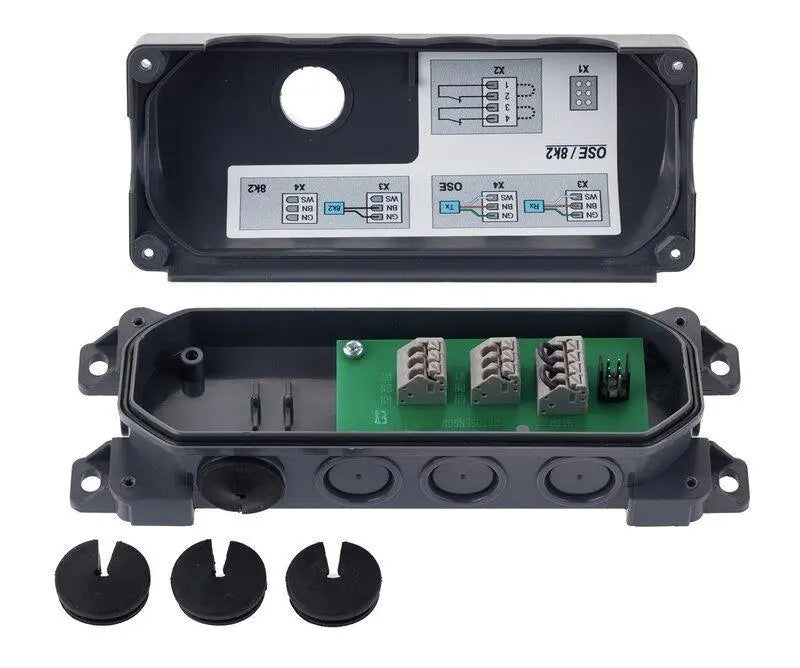

• Boîte de jonction pour vantail de porte avec circuit imprimé, ouverture pour câble spiralé et 4 entrées de câbles

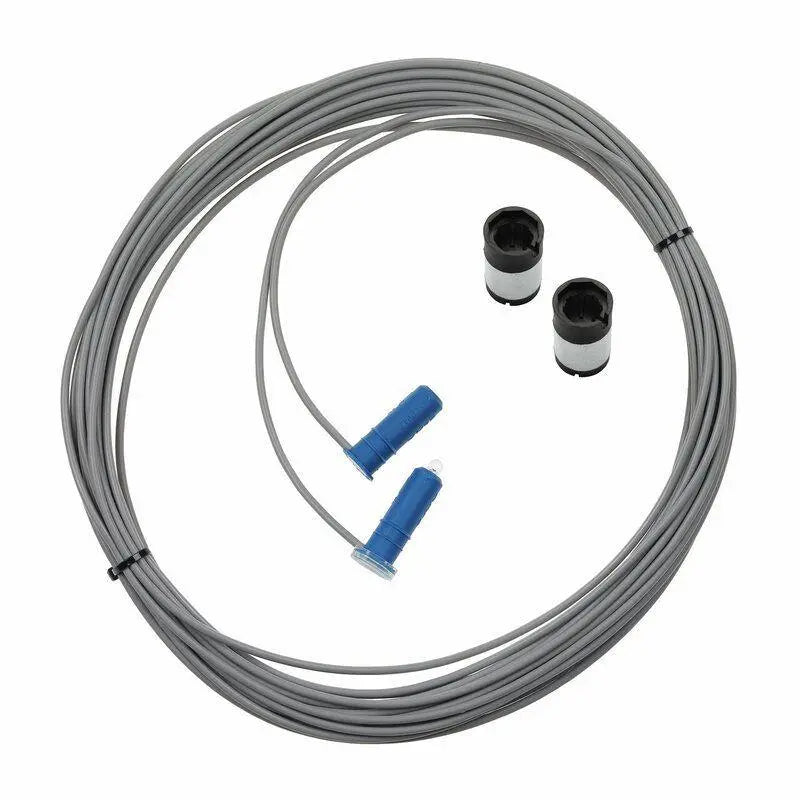

• Barrière lumineuse émetteur 10 500 mm/récepteur 1 000 mm avec 2 manchons d'espacement F 11/22 mm

Drive – Caractéristiques :

• 2 versions disponibles : contrôle externe STA, contrôle intégré STAC
• Boîtier en aluminium moulé sous pression, arbre à vis sans fin roulé et double roulement d'arbre à vis sans fin
• Fonctionnement d'urgence par manivelle de secours (KU), chaîne de secours (KE), déverrouillage d'urgence (E), déverrouillage d'urgence avec rappel par ressort (E-FR) ou déverrouillage de maintenance avec chaîne de secours (E-KE)
• Version de maintenance facultative
• Conversion facile de la manivelle à la chaîne
• Arbre creux 25,4 mm en standard, arbre creux spécial sur demande
• Alimentation : 230/400 V/3~/50 Hz
• Protection thermique dans l'enroulement du moteur
• Pour les systèmes de portail avec des cycles de commutation supérieurs à la moyenne, un entraînement avec un cycle de service moteur (HD) accru doit être sélectionné.
• Connecteurs enfichables
• Réglage de la position finale via un codeur absolu électronique (AWG) ou des interrupteurs de fin de course mécaniques (MEC)
• Conceptions spéciales telles que tensions et fréquences supplémentaires, vitesses de sortie différentes, classes de protection plus élevées et diamètres d'arbre creux sur demande
• Version ATEX disponible (voir chapitre « Actionneurs pour zones potentiellement explosives »)
• Pour les plages de température inférieures à -20 °C, des chauffages au fioul et électriques adaptés sont disponibles sur demande

Contrôle – Fonctions :

• 4 sorties relais programmables avec 44 fonctions
• 2 entrées programmables avec 27 fonctions
• Changement de sens de rotation via le bouton/affichage du circuit imprimé
• Position intermédiaire programmable (uniquement avec AWG)
• Limitation de force réglable dans le sens OUVERT (uniquement avec AWG)
• Surveillance et détection du sens de rotation (uniquement avec AWG)
• Compteur de course de portail intégré
• Alarme de maintenance programmable (protégée par code PIN)
• Mémoire d'erreur intégrée (lecture de tous les messages d'erreur, y compris la fréquence et le cycle de la dernière occurrence) uniquement avec écran LCD

Contrôle – Réglage de la position finale :

• Via des interrupteurs de fin de course mécaniques (MEC) et/ou via des codeurs absolus (AWG)
• Réglage via le bouton du circuit imprimé ou via le moniteur LCD enfichable

Contrôle – Fonctionnement :

• Boutons et LED PCB pour le rapport d'état (standard)
• Écran LCD enfichable avec affichage en texte clair
• Navigation à 3 boutons/messages d'état et de diagnostic

Contrôle – structure et connexion :

• Transformateur commutable de 230 V/1~/3~ à 400 V/3~
• Tension extra-basse résistante aux courts-circuits
• Clavier de couvercle éclairé (éclairage de nuit)
• Protection du boîtier pour les circuits imprimés
• Supports muraux réglables et pré-assemblés
• Connexion pour éléments de circuit de sécurité
• Connexion pour dispositif de sécurité de bord de fermeture (opto, 8,2 kOhm, bande d'ondes de pression ou barrière lumineuse) dans le sens FERMETURE
• Connexion pour dispositif de sécurité de bord de fermeture (8,2 kOhm et opto) dans le sens OUVERT
• Connexion pour 2 barrières lumineuses (2 fils, relais, NPN, PNP) avec/sans test
• Raccordement pour portillon et interrupteur à câble mou PL c Cat. 2 (8,2 kOhm) avec test selon EN 12453:2017
• Connexion pour 2 systèmes de grilles lumineuses avec/sans test
• Connexion pour détecteur de présence radar
• Interface pour connecter un convertisseur de fréquence
• Interface pour la connexion de modules d'extension
• Emplacements pour module radio et minuterie hebdomadaire
• Emplacement pour système de transmission radio à 2 canaux pour la transmission sans fil du signal du système de bord de fermeture et/ou du circuit de sécurité
• Contrôle du frein magnétique via une sortie relais
• Pour les entraînements avec frein à commutation externe, un module de surveillance de frein est également installé (BWM1)
• Alimentation pour appareils externes (24 V DC/500 mA et 230 V AC/1 A)

Contrôle – Facultatif :

• Moniteur LCD avec affichage de texte clair
• Module d'extension MS-Bus pour le contrôle du trafic bidirectionnel
• Protection contre l'arrachement du module d'extension MS-Bus
• Interrupteur principal intégré
• Films d'operculage individuels
• Commande dans une armoire en acier
• Un deuxième CS 320 peut être connecté en fonction DUO via MS-BUS
• Données descriptives du produit
  Type de boîtier CS-Standard

  Classe de protection IP65

  Type d'affichage LCD

  Interrupteur principal dans le couvercle de commande sans interrupteur principal

  Bouton poussoir dans le couvercle de commande bouton électronique à 3 voies CS

  Arrêt d'urgence dans le couvercle de commande sans arrêt d'urgence

  Interrupteur de fonction dans le couvercle de commande sans interrupteur de fonction

  Fiche d'alimentation CEE 5 broches rouge
  Domaine d'application
  Température (min./max.) [°C] -10/45
  Données de performance
  Mode de fonctionnement (contrôle) homme mort
  Données électriques
  Protection par fusible sur site (fonctionnement sur secteur 230 V / 1~) [A] 10

  Alimentation sur site 400 V/3~/50 Hz

  Capacité de charge (max.) [kW] 2,2

  Courant de commutation (max.) [A] 8

  Tension de commande [V] 24 V-DC
  Dimensions et poids
  Dimensions (LxHxP) [mm] 215x275x190
