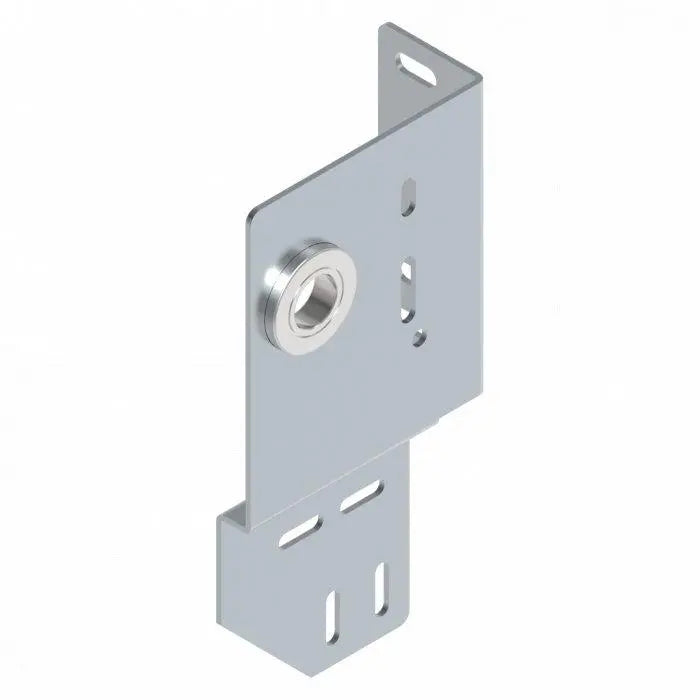

Geschlossene Lagerplatte 45×281 mm rechts – mit Lager & 15 mm Versatz

Name: Geschlossene Lagerplatte 45×281 mm rechts – mit Lager & 15 mm Versatz
Brand: Schweighöfer Tore
SKU: 3283
Price: 24.04 EUR
Availability: InStock

€24,04

inkl. MwSt. Versand wird beim Checkout berechnet.

Einheiten

Beschreibung

Lagerplatte geschlossen 45×281 mm | mit Lager | rechts | 15 mm Versatz | 1" Welle

Die geschlossene Lagerplatte (Art. 3283) ist ein industrietaugliches Bauteil zur sicheren Fixierung von C-Profilen und Führungsschienen. Mit integriertem Lager, 15-mm-Versatz und stabiler, verzinkter Stahlkonstruktion – ideal für anspruchsvolle Sektionaltoranlagen.

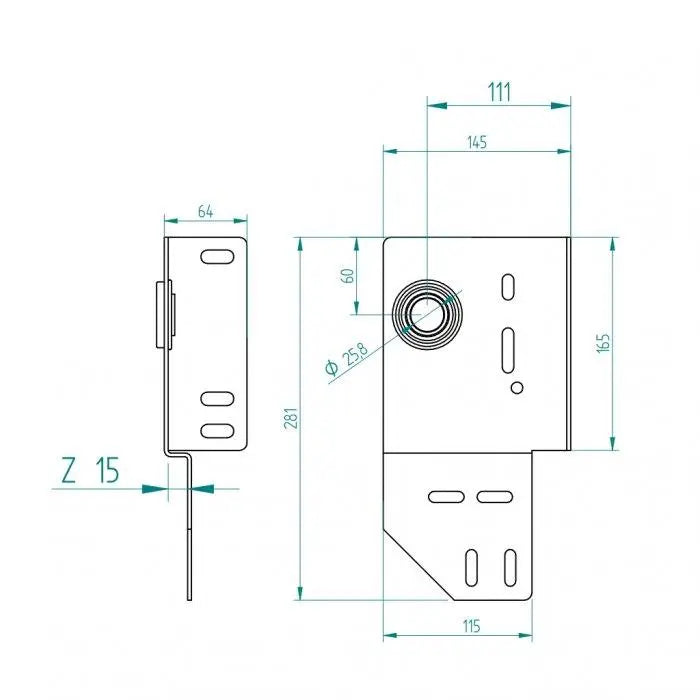

🔧 Technische Daten

Artikel-Nr.:
3283

Seite:
Rechts

Länge:
45 mm

Höhe:
281 mm

Material:
Verzinkter Stahl

Dicke:
4 mm

Wellenaufnahme:
1" (25,4 mm)

Versatz:
15 mm

Herzmaß:
111 mm

Tiefe:
64 mm

Durchmesser Öffnung:
51,2 mm

Ausführung:
Geschlossen mit Lager

Gewicht:
1,13 kg

Einsatzbereich:
Industrie-Sektionaltore, C-Profil Verbindungen

💪 Vorteile & Eigenschaften

Mit integriertem Lager → sofort einsatzbereit
15-mm-Versatz für präzise Fixierung von C-Profilen
Stabile 4-mm-Stahlkonstruktion für Industrieumgebungen
Rechte Ausführung für klare, sichere Einbauposition
Verzinkt → hervorragender Schutz gegen Korrosion
Fixiert vertikale & horizontale Schienen kraftschlüssig
Tormeister 24 garantiert geprüfte Sicherheit & Belastbarkeit

⚙️ Anwendung & Montage

Die Lagerplatte wird in Führungsschienen- und C-Profilkonstruktionen eingesetzt und stabilisiert die gesamte Baugruppe. Der 15-mm-Versatz sorgt für die korrekte Ausrichtung zwischen vertikalen und horizontalen Laufschienen.

Das integrierte Lager unterstützt die 1"-Welle zuverlässig und ermöglicht einen ruhigen, präzisen Lauf des Tors.

Sicherheits-Hinweis: Arbeiten an Lagerstellen, Wellenzapfen und Schienensystemen sind sicherheitskritisch. Nur geschulte Fachkräfte dürfen diese Baugruppe montieren. Falsche Montage kann zu erheblichen Schäden und Unfallgefahren führen.

🏁 Praxisbeispiel

Bei einem industriellen Sektionaltor wurde die geschlossene Lagerplatte 3283 eingesetzt, um ein verbogenes C-Profil und eine beschädigte Lagerführung zu ersetzen. Nach der Montage lief das Tor ruhiger, präziser und vibrationsfrei.

🔗 Passende Kategorien & Zubehör

❓ FAQ

Ist das Lager bereits eingebaut?

Ja, die Lagerplatte wird komplett mit integriertem Lager geliefert.

Warum 15 mm Versatz?

Damit horizontale und vertikale Schienen perfekt ausgerichtet und fest miteinander verbunden werden.

Für welche Seite geeignet?

Für die rechte Seite, von innen auf das Tor blickend.

🛒 Jetzt Lagerplatte 3283 bestellen

Sichern Sie sich die geschlossene Lagerplatte 45×281 mm rechts – mit Lager, verzinkt und ideal für industrielle Schienensysteme.
